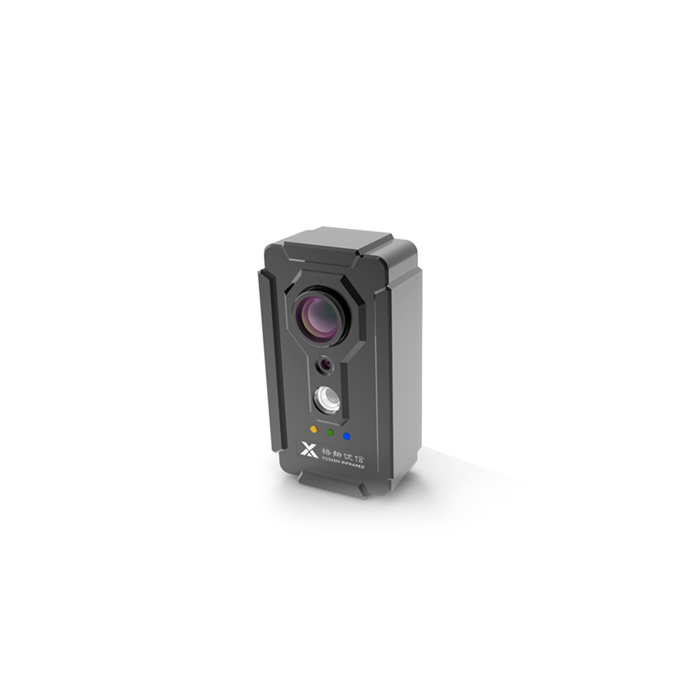

热成像双光谱卡片式摄像机

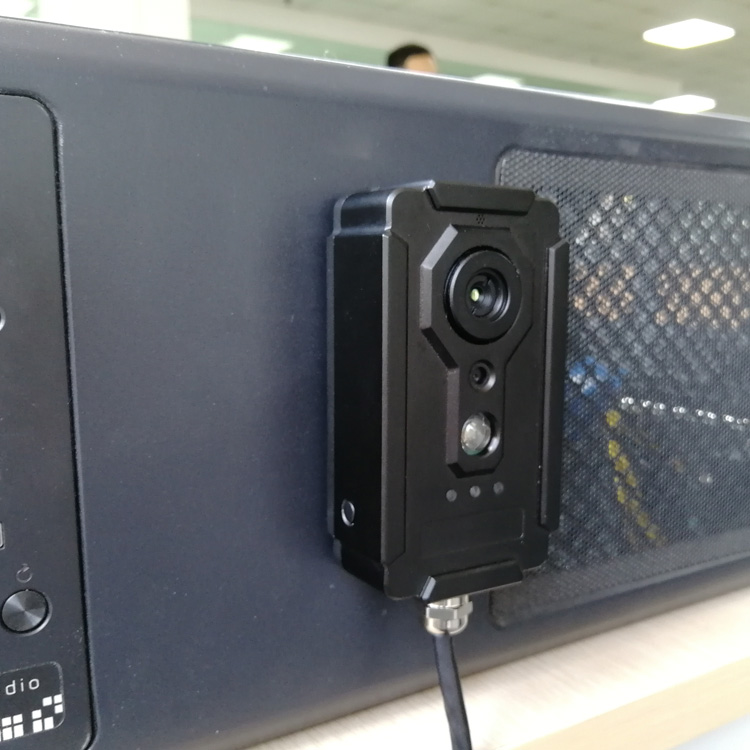

热成像双光谱卡片式摄像机集红外、可见光及智能算法于一体,体积小,低成本、视场角广。产品适用于需要实时预览、自动报警、数据存储与分析等功能的重要安全场合,例如发电厂监控、配电柜监控、仓储监控等。
产品功能特性:
1) 热成像组件测温精确,图像清晰,可见光支持高清传输
2) 运行稳定,自动预警
3)具有双波段图像增强技术
4) 单网线同时传输红外温度和可见光图像,支持主流NVR,网络带宽占用低,组网灵活
5) 各类报警、安全、设备运行状态记录
6) 自带系统软件,方便系统集成
7)体积小,性价比高
8) 完善、丰富的SDK开发包,支持用户快速二次开发
如下为卡片机红外分辨率160*120实拍效果

卡片式热成像摄像机红外分辨率:160*120分辨率拍摄效果
红外热成像参数 | ||
分辨率 | 160×120 | |
热灵敏度 | ≤40mk@30℃ | |
帧频 | 25Hz | |
响应波段 | 8-14um | |
视场角 | 1.8mm:86°x65°;3.1mm:50°x38°;6.2mm:25°x19° | |
测温范围 | -20℃~150℃ | |
测温精度 | ±2℃或±2%读数范围,取大值 | |
测温模式 | 6个可移动区域测温,区域内有最高温度、最低温度和平均温度,可以与其他测温点或测温区域的最高温度、最低温度、平均温度作比较 | |
调焦 | 固定 | |
调色板 | 白热,黑热,铁红,彩虹等12种调色板 | |
视频输出 | 100M以太网+PAL模拟视频输出,待测温区域显示 | |
可见光参数 | ||
图像分辨率 | 1920×1080 | |
分辨率 | 500万像素 | |
视场角 | 70° | |
调焦 | 固定 | |
LED补光灯 | 内置LED补光灯 | |
图像存储 | ||
图像格式 | 1.带温度信息的PNG或BMP或JPG图片格式
2.H.264标准视频格式 |
|
图像存储模式 | 1.红外/可见光图像单独存储
2.红外/可见光图像同时存储 3.红外/可见光融合图像存储 |
|
存储介质 | 内置存储器(可选配) | |
电气接口 | ||
电源 | DC9~15V | |
以太网 | 100M以太网,支持TCP/IP、ONVIF等协议 | |
模拟视频 | NTSC/PAL | |
一般规范 | ||
尺寸 | 104mm×64mm×27mm(L×W×H) | |
防护等级 | IP65 | |
工作温度 | -10℃~50℃ | |
储存温度 | -40℃~70℃ | |
湿度 | ≤95%,非冷凝 | |
抗冲击性 | 25G,(IEC68-2-29) | |
抗振性 | 2G,(IEC68-2-6) | |
二次开发 | ||
SDK | 对外输出原始温度数据,提供SDK开发包,用户可进行二次开发 |
热成像双光谱卡片式摄像机产品物料清单如下:
物料 | 数量 | 备注 |
热成像双光谱卡片式摄像机 | 1台 | |
电源适配器 | 1套 | AC110~240V转DC12V电源适配器 |
线缆 | 1根 | 标配1m长度 |
产品合格证 | 1张 | |
保修卡 | 1张 | |
U盘 | 1个 | 包含软件安装包和软件操作手册 |
