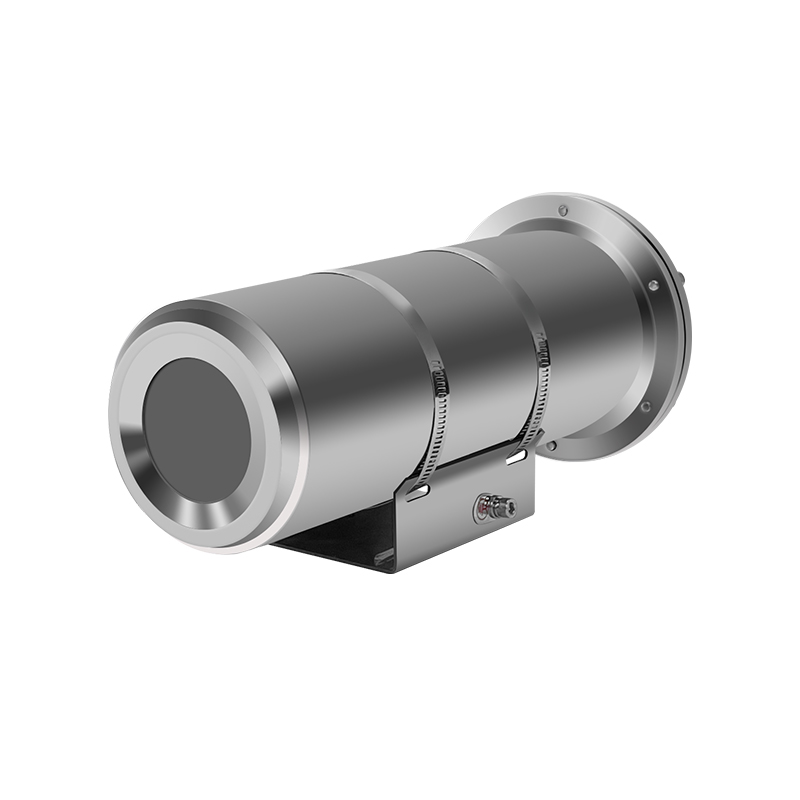

防爆筒型热像仪

防爆筒型红外热像仪是高性能、高准确度的在线式测温型红外热像仪,产品选用进口探测器,工作稳定、性能卓越,配合标准的测温校正算法和易用的用户界面。适用于工厂具有ⅡA、ⅡB、ⅡC级T1~T6组可燃性气体、蒸气与空气形成的爆炸性混合物的0区、1区、2区场所以及可燃性粉尘与空气混合形成的20区、21区、22区爆炸危险场所。如石油、化工、码头、油库、轮船、钻井平台、加油站、矿井、港口、航天、军工、医药、钢铁、花炮生产、机械、粮食加工储存等场所。

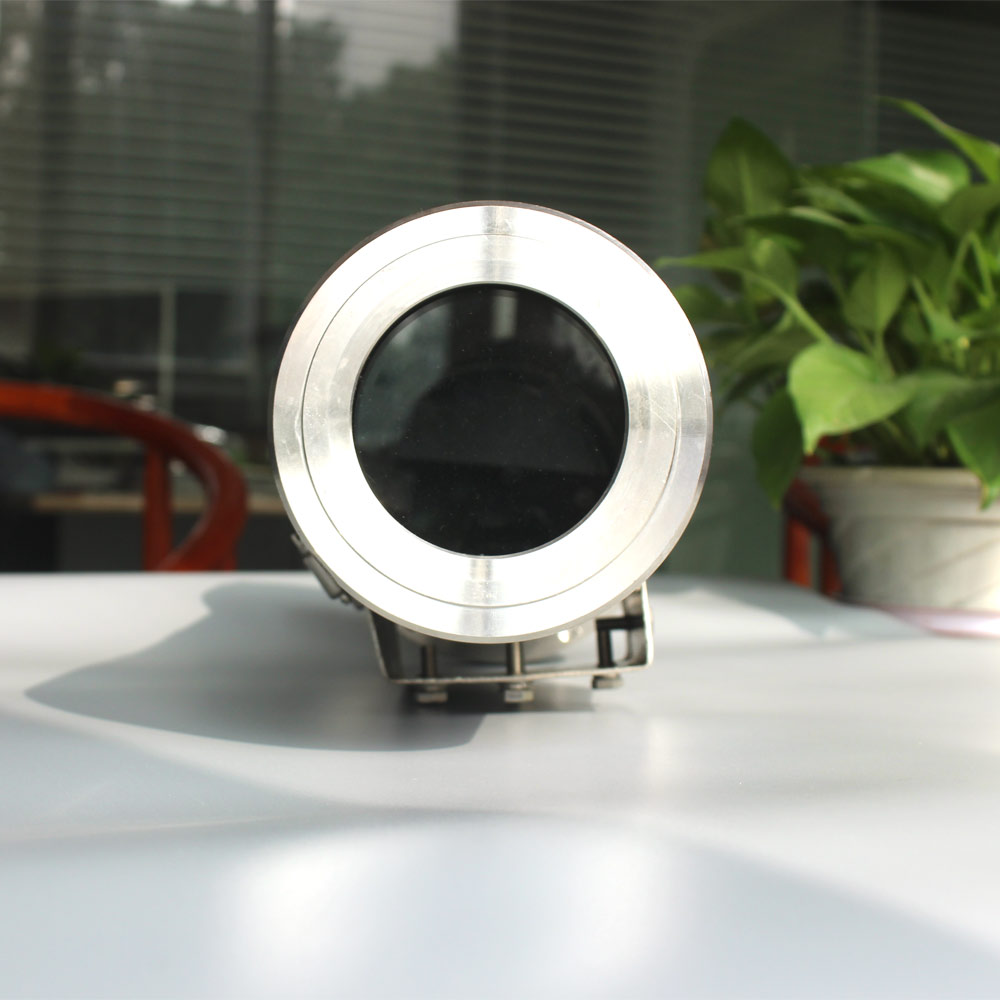

  • 光学级高强度高透光超白防爆玻璃,光通率高于96%;
    纳米隐形雨刷,不粘水,不粘油,排斥灰尘;
    高硬度特种碳钢经氟碳高温喷烤或不锈钢抛光/钝化等工艺处理,防爆,防尘,防水,防锈;
  • 可选配半导体可控硅温控组件,实现自动加热和散热功能;
  • 热成像组件测温精确,图像清晰;
  • 运行稳定,适应恶劣环境;
  • 各类报警、安全、设备运行状态记录;
  • 自带系统软件,方便系统集成;
  • 完善、丰富的SDK开发包,支持用户快速二次开发。支持TF卡存储,实现全辐射温度流数据存储和红外视频录制。
  • 功能丰富拍照、录像、全辐射数据流存储、自动对焦、电子倍焦、OSD叠加、高低温追踪显示等功能均支持。
型号 ES-X640D ES-X384D

X160A

红外分辨率 640×480 384×288
像素尺寸 17um
帧频 30Hz 50Hz
NETD ≤50mK@25℃
工作波段 8~14um
测温范围 多种可选,-20~150℃,10~50℃,0~300℃等
测温精度 ±2℃或±2%

防爆筒型红外热像仪测温范围列表

测温范围 测温精度 NETD
-20~150 ±2℃或±2% 50mK
0~300 ±2℃或±2% 70mK
60~600 ±2℃或±2% 50/90mK
100~1000 ±2%
160~1600 ±2%
客户定制

Ex防爆热像仪

图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪
图像增强 自适应拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和等多种调色板
调焦方式 电动/手动,电动镜头支持自动对焦
数据
单帧温度 带温度信息的PNG或BMP或JPG图片格式
温度流 全辐射温度信息存储,可离线修正温度
视频 H.264标准视频格式,兼容通用视频播放软件
电气接口
电源 DC9~15V,典型功耗2.5W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,

提供SDK开发包

串口 RS485,支持Pelco云台控制协议
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入,1路继电器输出
环境参数
工作温度 -10~+60℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP68
机械参数
重量 ≤8kg
尺寸 385(L)*137(D)(单位:mm)
安装方式 壁装或吊装
材质 碳钢或304不锈钢
表面处理 表面喷涂特殊涂料高温喷烤或不锈钢原色,可选电抛光
认证

防爆筒型红外热像仪镜头列表(以ES-X384D产品为例

焦距 视场角 角分辨率 探测距离

(车辆)/m

探测距离

(人)/m

识别距离(车辆)/m 识别距离(人)/m 辨认距离(车辆)/m 辨认距离(人)/m
3.3mm 89.4° x 73.1° 5.2mrad 298 97 74 24 37 12
8mm 44.4° x 34.0° 2.1mrad 722 235 180 59 90 29
10mm 36.2° x 27.5° 1.7mrad 902 294 225 74 113 37
15mm 24.6° x 18.5° 1.1mrad 1353 441 338 110 169 55
17mm 21.7° x 16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9° x 11.2° 0.68mrad 2255 735 564 184 282 92
40mm 9.3° x 7.0° 0.43mrad 3608 1176 902 294 451 147
50mm 7.5° x 5.6° 0.34mrad 4510 1471 1127 368 564 184
60mm 6.2° x 4.7° 0.28mrad 5412 1765 1353 441 676 221
如需其他焦距请咨询

IRTool

在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富,为用户使用提供便利。

离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

主要功能:

  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 热像仪管理及接口参数设置
  • 测温量程自适应切换、测温量程固定
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 单舱云台运动控制
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。



iTMS软件

格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。

  • 全数字多监测通道实时测温
  • 双视场图像匹配,红外、可见光图像融合,现场全景图
  • 监控预置位设置,时巡检,不间断巡检
  • 热像仪管理及接口参数设置
  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 监测数据库管理和查询
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供SDK软件包供用户自行开发软件,适用不同业务需求。
功能特性
  • 光学级高强度高透光超白防爆玻璃,光通率高于96%;
    纳米隐形雨刷,不粘水,不粘油,排斥灰尘;
    高硬度特种碳钢经氟碳高温喷烤或不锈钢抛光/钝化等工艺处理,防爆,防尘,防水,防锈;
  • 可选配半导体可控硅温控组件,实现自动加热和散热功能;
  • 热成像组件测温精确,图像清晰;
  • 运行稳定,适应恶劣环境;
  • 各类报警、安全、设备运行状态记录;
  • 自带系统软件,方便系统集成;
  • 完善、丰富的SDK开发包,支持用户快速二次开发。支持TF卡存储,实现全辐射温度流数据存储和红外视频录制。
  • 功能丰富拍照、录像、全辐射数据流存储、自动对焦、电子倍焦、OSD叠加、高低温追踪显示等功能均支持。
型号 ES-X640D ES-X384D

X160A

红外分辨率 640×480 384×288
像素尺寸 17um
帧频 30Hz 50Hz
NETD ≤50mK@25℃
工作波段 8~14um
测温范围 多种可选,-20~150℃,10~50℃,0~300℃等
测温精度 ±2℃或±2%

防爆筒型红外热像仪测温范围列表

测温范围 测温精度 NETD
-20~150 ±2℃或±2% 50mK
0~300 ±2℃或±2% 70mK
60~600 ±2℃或±2% 50/90mK
100~1000 ±2%
160~1600 ±2%
客户定制

Ex防爆热像仪

通用参数
图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪
图像增强 自适应拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和等多种调色板
调焦方式 电动/手动,电动镜头支持自动对焦
数据
单帧温度 带温度信息的PNG或BMP或JPG图片格式
温度流 全辐射温度信息存储,可离线修正温度
视频 H.264标准视频格式,兼容通用视频播放软件
电气接口
电源 DC9~15V,典型功耗2.5W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,

提供SDK开发包

串口 RS485,支持Pelco云台控制协议
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入,1路继电器输出
环境参数
工作温度 -10~+60℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP68
机械参数
重量 ≤8kg
尺寸 385(L)*137(D)(单位:mm)
安装方式 壁装或吊装
材质 碳钢或304不锈钢
表面处理 表面喷涂特殊涂料高温喷烤或不锈钢原色,可选电抛光
认证
其他参数

防爆筒型红外热像仪镜头列表(以ES-X384D产品为例

焦距 视场角 角分辨率 探测距离

(车辆)/m

探测距离

(人)/m

识别距离(车辆)/m 识别距离(人)/m 辨认距离(车辆)/m 辨认距离(人)/m
3.3mm 89.4° x 73.1° 5.2mrad 298 97 74 24 37 12
8mm 44.4° x 34.0° 2.1mrad 722 235 180 59 90 29
10mm 36.2° x 27.5° 1.7mrad 902 294 225 74 113 37
15mm 24.6° x 18.5° 1.1mrad 1353 441 338 110 169 55
17mm 21.7° x 16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9° x 11.2° 0.68mrad 2255 735 564 184 282 92
40mm 9.3° x 7.0° 0.43mrad 3608 1176 902 294 451 147
50mm 7.5° x 5.6° 0.34mrad 4510 1471 1127 368 564 184
60mm 6.2° x 4.7° 0.28mrad 5412 1765 1353 441 676 221
如需其他焦距请咨询
应用软件

IRTool

在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富,为用户使用提供便利。

离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

主要功能:

  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 热像仪管理及接口参数设置
  • 测温量程自适应切换、测温量程固定
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 单舱云台运动控制
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。



iTMS软件

格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。

  • 全数字多监测通道实时测温
  • 双视场图像匹配,红外、可见光图像融合,现场全景图
  • 监控预置位设置,时巡检,不间断巡检
  • 热像仪管理及接口参数设置
  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 监测数据库管理和查询
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供SDK软件包供用户自行开发软件,适用不同业务需求。
