红外热成像测温模组

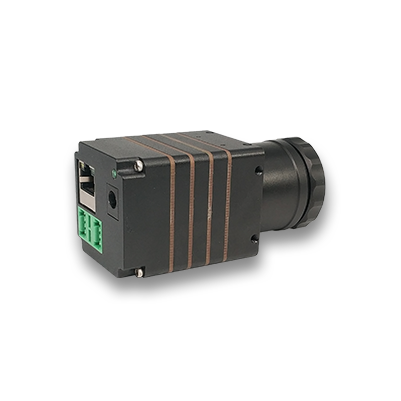

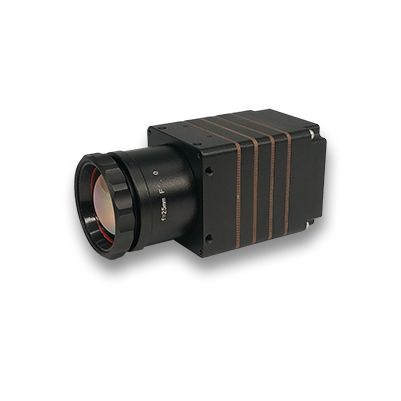

Yoseen M系列红外热像仪是小尺寸、通用型的在线式测温型红外热像仪。Yoseen M系列红外热像仪选用进口探测器,工作稳定、性能卓越,配合独有的测温校正算法和易用的用户界面,同时M系列体积小巧、重量轻、接口丰富的特点,使得M系列红外热像仪成为机器视觉安全巡检智能制造设备维护无人机机载等应用领域的首选产品。

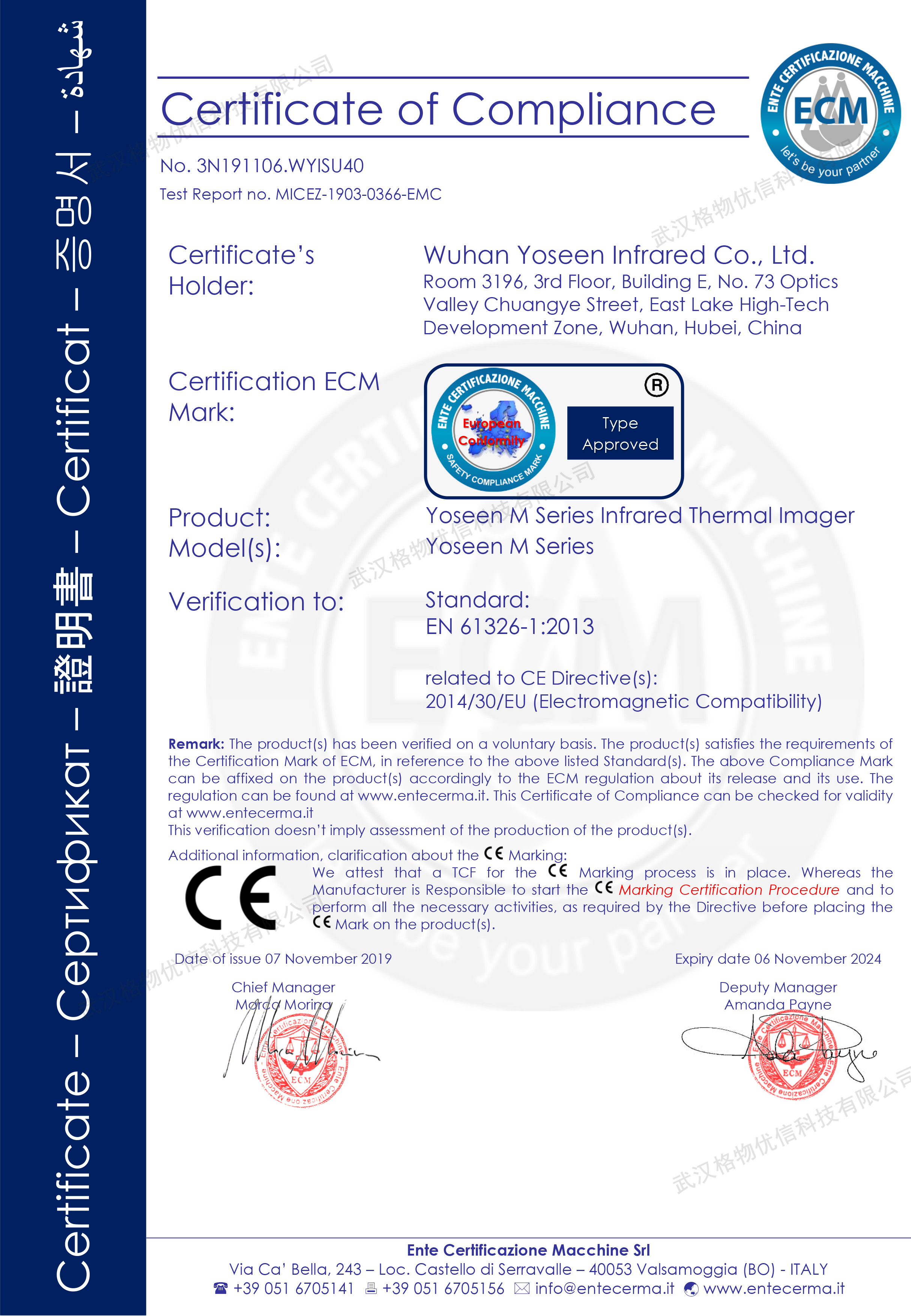

产品说明

Yoseen M系列红外热像仪是小尺寸、通用型的在线式测温型红外热像仪。Yoseen M系列红外热像仪选用进口探测器,工作稳定、性能卓越,配合独有的测温校正算法和易用的用户界面,同时M系列体积小巧、重量轻、接口丰富的特点,使得M系列红外热像仪成为机器视觉安全巡检智能制造设备维护无人机机载等应用领域的首选产品。

M系列红外热像仪配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求。

红外热成像测温模组

产品及软件功能

为帮助用户快速使用Yoseen M 系列红外热像仪产品,我司特配备IRTool Pro专业红外分析软件,支持红外画面与测温的预览和设备管理。

  • 体积小巧,重量轻便:重量约82g 、体积42*42*56mm。方寸之间,盈手可握
  • 功能丰富,经济实用:标准机芯接口,方便集成,高性价比,经济实用
  • 高性能探测器:采用17微米非制冷焦平面探测器,提供160*120,384*288,640*480等多种分辨率以及不同焦距镜头选择,满足您的差异化应用需求
  • 数字流媒体输出,支持ONVIF等协议:无损压缩算法,支持模拟视频、单帧温度、网络视频流、网络温度流等多种数据传输方式。
  • 专利算法,专业红外体验:采用精准测温技术的同时,优异的图像算法更能协助展现场景细微差异。同时支持温度标记,支持铁红、白热、高对比度等多种调色板,为您打造不一样的温度“视界”

Yoseen M系列产品技术参数

型号参数

型号 M640D M384D M160A
红外分辨率 640×480 384×288 160×120
像素尺寸 17um
帧频 30Hz 50Hz
NETD ≤50mK@25℃
工作波段 8~14um
视场角 详见“Yoseen M系列热像仪镜头列表”
角分辨率
测温范围 详见“Yoseen M系列热像仪测温范围列表”
测温精度 ±2℃或±2%,可提升至±0.4℃



 通用参数

图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪,支持点、线、多边形测温模板,支持模板内高低温追踪
图像增强 自适应拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和等多种调色板
调焦方式 电动/手动,电动镜头支持自动对焦
数据
单帧温度 带温度信息的JPG图片格式
温度流 全辐射温度信息存储
视频 H.264标准视频格式,支持RTSP流媒体协议,兼容通用视频播放软件

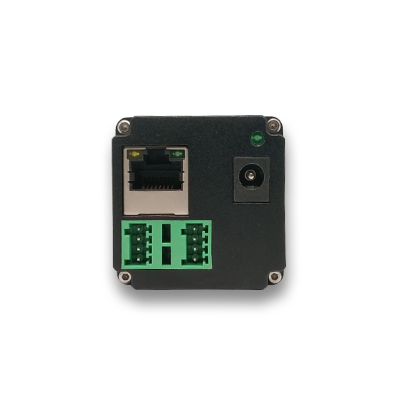

电气接口
电源 DC9~15V,典型功耗2.5W@25℃
模拟视频 NTSC/PAL
以太网 标准100/1000M以太网接口,支持TCP、UDP、IP、RTSP、ONVIF等协议,提供SDK开发包
串口 RS485
电动镜头 支持3.3 V电动镜头
GPIO 1路磁隔离输入,1路继电器输出
环境参数
工作温度 -10~+60℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP54
抗冲击性 25G
抗振动性 2G
机械参数
重量 100g(不含镜头)
尺寸 56(L)×42(W)×42(H)mm(不含镜头)
安装 4个M2正面螺纹安装孔,2*4个M3侧面螺纹安装孔



红外热成像测温模组

应用领域

Yoseen M系列红外热像仪体积小巧,支持ONVIF,软硬件接口方便,可广泛应用于机器视觉、安全巡检、智能制造等二次及集成应用。

红外热成像测温模组

Yoseen M系列热像仪测温范围列表

测温范围 测温精度 NETD
-20~150℃ ±2℃或±2% 50mK
0~300℃ ±2℃或±2% 70mK
60~600℃ ±2℃或±2% 50/90mK
更多测温范围请来电垂询





Yoseen M系列热像仪镜头列表(以M384D产品为例

焦距 视场角 角分辨率 探测距离

(车辆)/m

探测距离

(人)/m

识别距离(车辆)/m 识别距离(人)/m 辨认距离(车辆)/m 辨认距离(人)/m
4mm 97° x 71° 4.25mrad 361 117 90 29 45 15
5mm 67° x 50° 3.4mrad 451 147 113 37 56 18
7mm 51.2° x 38.5° 2.4mrad 639 208 160 52 80 26
10mm 36° x 27° 1.7mrad 902 294 225 74 113 37
15mm 24.6° x 18.6° 1.1mrad 1353 441 338 110 169 55
17mm 21.7° x 16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9° x 11.2° 0.68mrad 2255 735 564 184 282 92
40mm 9.3° x 7.0° 0.43mrad 3608 1176 902 294 451 147
50mm 7.5° x 5.6° 0.34mrad 4510 1471 1127 368 564 184
60mm 6.2° x 4.7° 0.28mrad 5412 1765 1353 441 676 221
更多焦距镜头请来电垂询



Yoseen M系列热像仪           型号参数
型号 M384A M384D M640A
红外分辨率 384×288 384×288 640×480
像素尺寸 25um 17um
帧频 30Hz 50Hz 30Hz
NETD 50mK@25℃
工作波段 8~14um
视场角 详见“ Yoseen M系列热像仪测温范围列表”和

“Yoseen M系列热像仪镜头列表”

角分辨率
测温范围
Yoseen M系列热像仪          测温范围列表
测温范围 测温精度 NETD
-20~150℃ ±2℃或±2% 50mK
-20~300℃ ±2℃或±2% 70mK
-20~600℃ ±2℃或±2% 90mK
150~1000℃ ±2%
300~1600℃ ±2%
客户定制
Yoseen M系列热像仪             镜头列表

(以X384B产品为列)

焦距 视场角 角分辨率
8mm 46.8° x 34.8° 2.1mrad
15mm 24.8° x 19.6° 1.1mrad
25mm 14.8° x 11.2° 0.68mrad
40mm 9.3° x 7.0° 0.43mrad
60mm 6.3° x 4.7° 0.28mrad
客户定制

IRTool

在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富强大,为用户使用提供便利。

离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

主要功能:

  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 热像仪管理及接口参数设置
  • 测温量程自适应切换、测温量程固定
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 单舱云台运动控制
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。



iTMS软件

格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。

  • 全数字多监测通道实时测温
  • 双视场图像匹配,红外、可见光图像融合,现场全景图
  • 监控预置位设置,时巡检,不间断巡检
  • 热像仪管理及接口参数设置
  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 监测数据库管理和查询
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。
