防爆型红外热像仪
YOSEEN DS-EX系列热像仪测温准确、性能卓越,适用于工厂具有ⅡA、ⅡB、ⅡC级T1~T6组可燃性气体、蒸气与空气形成的爆炸性混合物的0区、1区、2区场所以及可燃性粉尘与空气混合形成的20区、21区、22区爆炸危险场所。如石油、化工、码头、油库、轮船、钻井平台、加油站、矿井、港口、航天、军工、医药、钢铁、花炮生产、机械、粮食加工储存等场所。
带防爆证:Ex d IIC T6Gb/Ex tD A21 IP68 T80°C
证书查询网址:国家防爆电气产品质量监督检验中心
产品说明
格物优信双光防爆云台热像仪集高稳定性红外热像仪、高清可见光网络摄像机、防爆云台于一体,可对多种易燃易爆高危场所的关键设备、贵重资产进行监控,帮助工厂或平台提前发现问题,防患于未然。红外热像仪可对关键设备的温度变化进行实时监控,最大帧率50Hz,测温准确、性能卓越;可见光摄像机可呈现高清的现场情景,采用1/2.8″英寸高性能传感器,图像清晰,最大分辨率可达1920*1080。云台可水平360°连续旋转,无监视盲区。
整体采用不锈钢材料一体化结构设计,带有Ex d IIC T6Gb/Ex tD A21 IP68 T80℃防爆证。抗冲击,具有良好屏蔽、散热作用,适用于工厂具有ⅡA、ⅡB、ⅡC级T1~T6组可燃性气体、蒸汽与空气形成的爆炸性混合物的0区、1区、2区场所,以及可燃性粉尘与空气形成的20区、21区、22区爆炸危险场所。如石油、化工、码头、油库、钻井平台、加油站、矿井、港口、航天、军工、医药、钢铁、花炮生产、机械、粮食加工储存等,全天候守护您的设备及资产安全。
产品外观

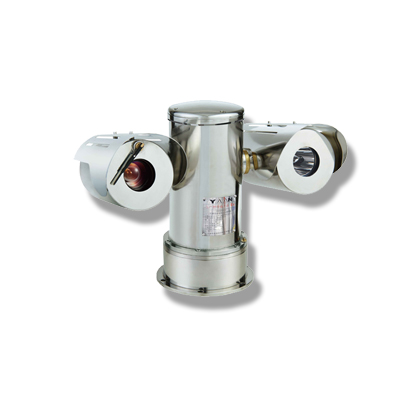

双光防爆云台热像仪外观如图所示。壳体采用不锈钢材料制造,双侧载结构,视窗采用双面镀防水膜钢化玻璃和锗玻璃。高度集成防爆云台、防爆红外热像仪和防爆解码器,防爆,防尘,防水,防锈。
产品参数
特点/性能 | DS-ES-SG-2007-X384D | DS-ES-SG-2007-X640D |
红外热成像参数 | ||
分辨率 | 384×288 | 640×480 |
热灵敏度 | ≤50mk@25℃ | |
帧频 | 50Hz | 30Hz |
响应波段 | 8~14μm | |
测温范围 | 支持多种测温范围,详见“双光防爆云台热像仪测温范围列表” | |
镜头 | 支持多种红外镜头,详见“双光防爆云台热像仪红外镜头列表” | |
测温方式 | 点测温、区域测温 | |
温度显示 | 支持全局高低温追踪,全局平均温度,点/线/多边形等多种测温模式,可添加多个测温对象。所有测温对象可独立设报警阈值范围,采样周期,绘制历史温度曲线图 | |
调焦 | 定焦,电动调焦,自动对焦 | |
调色板 | 白热,黑热,铁红,彩虹等 | |
视频输出 | 100M以太网,带测温区域显示 | |
可见光参数 | ||
图像分辨率 | 1920×1080 | |
分辨率 | 200万像素 | |
传感器类型 | 1/2.8″ Progressive Scan CMOS | |
镜头 | 20倍光学变焦,f=4.7~94mm | |
水平视角 | 61.4°~2.9°(广角-望远) | |
近摄距 | 10mm~1500mm(广角-望远) | |
业务功能 | 支持WEB配置,支持OSD;支持实时视频传输,支持后端存储回放;支持JPG抓图,视频录制;支持统一客户端远程监控; | |
云台性能 | ||
控制 | 支持自主平台软件,RS485控制 | |
云台通信接口 | 网络输出 | |
云台指令控制 | 云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制 | |
预置点 | 可设置256个预置点 | |
巡航扫描 | Pelco-P,Pelco-D协议时1条;使用OSD菜单操作时,所有协议均可设置8条,每条巡航线可添加80个巡航点
8条 |
|
水平范围及速度 | 360°连续旋转,无监视盲区;水平旋转速度:0.1°~30°/s | |
垂直范围及速度 | -90°(俯视)~+90°(仰视);垂直旋转速度:0.1°~30°/s | |
网络功能处理 | ||
数据接口 | 100M网络输出 | |
视频处理 | H.264 | |
网络协议 | TCP/IP, HTTP, RTP, RTSP, ONVIF | |
一般规范 | ||
整机重量 | 35Kg | |
产品尺寸 | 507mm(L)×283mm(W)×397(H) | |
交换机 | 内置交换机模块后,单网线 | |
出线方式 | 侧出线 | |
护罩材质 | 不锈钢304 | |
承载方式 | 双侧载 | |
视窗 | 纳米双面镀膜钢化玻璃、锗玻璃 | |
电源 | DC24V,整机功耗≤80W | |
防爆认证 | Ex d IIC T6 Gb/Ex tD A21 IP68 T80℃ | |
防护等级 | IP68。防爆、防尘、防水、防锈 | |
工作温度 | -20℃~45℃,湿度小于95% | |
二次开发 | ||
软件支持 | 提供完善的云台控制、可见光、红外热像的相关软件或者SDK开发包(部分包含JAVA的开发包) |
应用领域
格物优信双光防爆云台热像仪广泛应用于危险品运输、油田油库监控、化工、煤矿等各个领域,可适用于粉尘浓度较高、工业过程控制、防火及安全检测等各个防爆应用场景。更多详细应用欢迎来电垂询。
双光防爆云台热像仪测温范围列表
测温范围 | 测温精度 | NETD |
-20~150℃ | ±2℃或±2% | 50mK |
0~300℃ | ±2℃或±2% | 70mK |
60~600℃ | ±2℃或±2% | 50/90mK |
更多测温范围请来电垂询 |
双光防爆云台热像仪红外镜头列表(以384产品为例)
焦距 | 视场角 | 角分辨率 | 探测距离
(车辆)/m |
探测距离
(人)/m |
识别距离(车辆)/m | 识别距离(人)/m | 辨认距离(车辆)/m | 辨认距离(人)/m |
4mm | 97° x 71° | 4.25mrad | 361 | 117 | 90 | 29 | 45 | 15 |
5mm | 67° x 50° | 3.4mrad | 451 | 147 | 113 | 37 | 56 | 18 |
7mm | 51.2° x 38.5° | 2.4mrad | 639 | 208 | 160 | 52 | 80 | 26 |
10mm | 36° x 27° | 1.7mrad | 902 | 294 | 225 | 74 | 113 | 37 |
15mm | 24.6° x 18.6° | 1.1mrad | 1353 | 441 | 338 | 110 | 169 | 55 |
17mm | 21.7° x 16.4° | 1.0mrad | 1533 | 500 | 383 | 125 | 192 | 63 |
25mm | 14.9° x 11.2° | 0.68mrad | 2255 | 735 | 564 | 184 | 282 | 92 |
40mm | 9.3° x 7.0° | 0.43mrad | 3608 | 1176 | 902 | 294 | 451 | 147 |
50mm | 7.5° x 5.6° | 0.34mrad | 4510 | 1471 | 1127 | 368 | 564 | 184 |
60mm | 6.2° x 4.7° | 0.28mrad | 5412 | 1765 | 1353 | 441 | 676 | 221 |
更多焦距镜头请来电垂询 |
球机性能 | |
云台通信数据 | 可通过指令获取云台水平、俯仰角度数据 |
云台通信接口 | 热成像、可见光双路通过内置交换机百兆网络输出(红外和可见光) |
云台指令控制 | 云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制 |
预置点 | 256个预置点 |
巡航扫描 | 6条,每条科设置16个预置点,预置时间可调 |
垂直角度 | -60°~+60° |
水平角度 | 360°连续旋转,无监视盲区 |
安装方式 | 出厂默认:吊装 |
一般规范 | |
整机重量 | ≤30Kg |
球体材质 | 不锈钢,Ex d IIC T6 Gb/Ex tD A21 IP66 |
电源 | AC220v,≤75W |
对外接口 | 航空插座连接,(供电,可见光和红外线同一个网线输出) |
防护等级 | IP66,TVS 3000V防雷、防浪涌、防突波、符合EMC四级标准 |
工作温度 | -40℃~65℃,湿度小于90% |
辅助功能 | 带常开风扇,便于散热 |
二次开发 | |
软件支持 | 提供完善的云台控制、可见光的SDK开发包 |
IRTool
在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富强大,为用户使用提供便利。
离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。
主要功能:
- 实时拍照、温度流录制、视频录制、温度曲线录制
- 带温度数据的热图像实时抓拍和录像
- 热像仪管理及接口参数设置
- 测温量程自适应切换、测温量程固定
- 等温分析、温度高温/低温/区间报警
- 手动调焦、测温校正、电动调焦
- 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
- 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
- 测温对象测温参数差异化设置
- 单舱云台运动控制
- 温度数据后分析,报告模板创建,自动生成报告
- 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。
iTMS软件
格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。
- 全数字多监测通道实时测温
- 双视场图像匹配,红外、可见光图像融合,现场全景图
- 监控预置位设置,时巡检,不间断巡检
- 热像仪管理及接口参数设置
- 实时拍照、温度流录制、视频录制、温度曲线录制
- 带温度数据的热图像实时抓拍和录像
- 等温分析、温度高温/低温/区间报警
- 手动调焦、测温校正、电动调焦
- 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
- 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
- 测温对象测温参数差异化设置
- 监测数据库管理和查询
- 温度数据后分析,报告模板创建,自动生成报告
- 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。
- 功能特性
-
