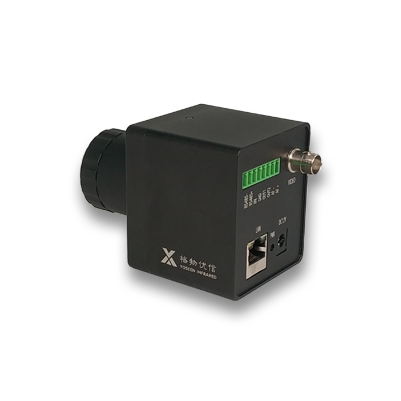

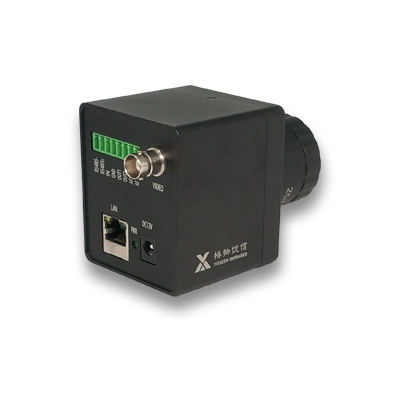

在线测温型红外热像仪

YOSEEN X系列热像仪测温精准、性能卓越,适用于各种复杂恶劣使用环境,是红外热像仪高端应用的首选产品。

在线测温型红外热像仪

  • 全幅、高速、精准测温

格物优信基于微测热辐计特性设计的专有测温校正算法,实现全天候实时精确温度测量。常规测量精度超过国家标准(±2℃或±2%取大者),甚至于针对人体测温,精度更是小于0.4℃。



  • 适应复杂、恶劣工作环境

针对高温、户外、防爆等特殊行业工作环境,我司提供改进型的子类产品以适应复杂、恶劣工作环境。产品在保证产品性能和稳定性的同时,我们还提供专有软件业务对接服务,帮助客户加快产品开发进度。



  • 数字流媒体输出,支持ONVIF等协议

格物优信X系列在线式热像仪完美兼容现有安防监控系统,无缝接入海康威视等安防企业NVR产品。内置Web Server,方便进行管理和配置,提供SDK开发包,支持ONVIF及测温报警扩展协议,便于二次开发和系统集成。



  • 千/百兆以太网数据流输出

在高速、高分辨率传输全辐射16位温度数据时,需要硬件支持千兆网带宽;在传输数字流媒体时,带宽需求低;二者混合传输时,带宽会随业务需求波动。热像仪产品根据当前数据带宽自适应切换当前网络状态,保证传输延迟和带宽均达到要求。



  • 专用软件提供数据分析和管理

格物优信X系列在线式热像仪产品可使用IRTool作为红外数据管理软件。所有红外数据格式统一,以便用户数据调用和分析。当同时使用多台在线式产品时,采用iTMS软件作为终端管理软件,可实现更加复杂的业务应用。

Yoseen X系列热像仪           型号参数
型号 X384A X384B X640A
红外分辨率 384×288 384×288 640×480
像素尺寸 25um 17um
帧频 30Hz 50Hz 30Hz
NETD 50mK@25℃
工作波段 8~14um
视场角 详见“ Yoseen X系列热像仪测温范围列表”和

“Yoseen X系列热像仪镜头列表”

角分辨率
测温范围
Yoseen X系列热像仪          测温范围列表
测温范围 测温精度 NETD
-20~150℃ ±2℃或±2% 50mK
-20~300℃ ±2℃或±2% 50mK
-20~600℃ ±2℃或±2% 50mK
150~1000℃ ±2%
300~1600℃ ±2%
客户定制 ~2000℃
Yoseen X系列热像仪             镜头列表

(以X384B产品为列)

焦距 视场角 角分辨率
8mm 46.8° x 34.8° 2.1mrad
15mm 24.8° x 19.6° 1.1mrad
25mm 14.8° x 11.2° 0.68mrad
40mm 9.3° x 7.0° 0.43mrad
60mm 6.3° x 4.7° 0.28mrad
客户定制

在线测温型红外热像仪

通用参数
图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪
图像增强 自适应 拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和等多种调色板
调焦方式 电动/手动,电动镜头支持自动对焦
数据
图像 带温度信息的PNG图片格式
温度流 全辐射温度信息存储,可离线修正温度
数字视频 H.264标准视频格式,兼容通用视频播放软件

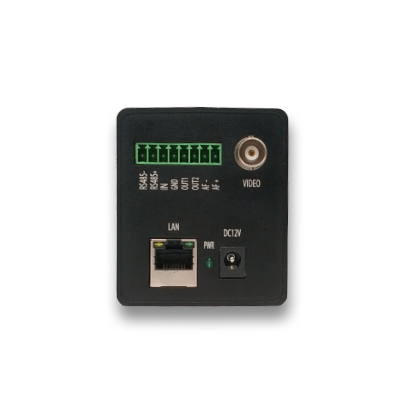

电气接口
电源 DC9~15V,典型功耗2.8W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、IGMP、RTSP等协议
串口 RS485,支持Pelco云台控制协议
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入:0,输入电压1V以下;1,输入电压1~3.3V

1路继电器输出:0,继电器打开;1,继电器闭合

环境参数
工作温度 -20~+70℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP54
抗冲击性 25G
抗振动性 2G
机械参数
重量 240g(不含镜头)
尺寸 59(L)*58(W)*67(H)mm(不含镜头)
机械安装 1个1/4 UNC-20、2个M3螺纹安装孔
Yoseen X系列热像仪           型号参数
型号 X384A X384B X640A
红外分辨率 384×288 384×288 640×480
像素尺寸 25um 17um
帧频 30Hz 50Hz 30Hz
NETD 50mK@25℃
工作波段 8~14um
视场角 详见“ Yoseen X系列热像仪测温范围列表”和

“Yoseen X系列热像仪镜头列表”

角分辨率
测温范围
Yoseen X系列热像仪          测温范围列表
测温范围 测温精度 NETD
-20~150℃ ±2℃或±2% 50mK
-20~300℃ ±2℃或±2% 70mK
-20~600℃ ±2℃或±2% 90mK
150~1000℃ ±2%
300~1600℃ ±2%
客户定制
Yoseen X系列热像仪             镜头列表

(以X384B产品为列)

焦距 视场角 角分辨率
8mm 46.8° x 34.8° 2.1mrad
15mm 24.8° x 19.6° 1.1mrad
25mm 14.8° x 11.2° 0.68mrad
40mm 9.3° x 7.0° 0.43mrad
60mm 6.3° x 4.7° 0.28mrad
客户定制

网站数据仅供参考,如遇变更或调整恕不另行通知,以实际产品为准。

IRTool

在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富强大,为用户使用提供便利。

离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

主要功能:

  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 热像仪管理及接口参数设置
  • 测温量程自适应切换、测温量程固定
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 单舱云台运动控制
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。



iTMS软件

格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。

  • 全数字多监测通道实时测温
  • 双视场图像匹配,红外、可见光图像融合,现场全景图
  • 监控预置位设置,时巡检,不间断巡检
  • 热像仪管理及接口参数设置
  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 监测数据库管理和查询
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。
功能特性

在线测温型红外热像仪

  • 全幅、高速、精准测温

格物优信基于微测热辐计特性设计的专有测温校正算法,实现全天候实时精确温度测量。常规测量精度超过国家标准(±2℃或±2%取大者),甚至于针对人体测温,精度更是小于0.4℃。



  • 适应复杂、恶劣工作环境

针对高温、户外、防爆等特殊行业工作环境,我司提供改进型的子类产品以适应复杂、恶劣工作环境。产品在保证产品性能和稳定性的同时,我们还提供专有软件业务对接服务,帮助客户加快产品开发进度。



  • 数字流媒体输出,支持ONVIF等协议

格物优信X系列在线式热像仪完美兼容现有安防监控系统,无缝接入海康威视等安防企业NVR产品。内置Web Server,方便进行管理和配置,提供SDK开发包,支持ONVIF及测温报警扩展协议,便于二次开发和系统集成。



  • 千/百兆以太网数据流输出

在高速、高分辨率传输全辐射16位温度数据时,需要硬件支持千兆网带宽;在传输数字流媒体时,带宽需求低;二者混合传输时,带宽会随业务需求波动。热像仪产品根据当前数据带宽自适应切换当前网络状态,保证传输延迟和带宽均达到要求。



  • 专用软件提供数据分析和管理

格物优信X系列在线式热像仪产品可使用IRTool作为红外数据管理软件。所有红外数据格式统一,以便用户数据调用和分析。当同时使用多台在线式产品时,采用iTMS软件作为终端管理软件,可实现更加复杂的业务应用。

Yoseen X系列热像仪           型号参数
型号 X384A X384B X640A
红外分辨率 384×288 384×288 640×480
像素尺寸 25um 17um
帧频 30Hz 50Hz 30Hz
NETD 50mK@25℃
工作波段 8~14um
视场角 详见“ Yoseen X系列热像仪测温范围列表”和

“Yoseen X系列热像仪镜头列表”

角分辨率
测温范围
Yoseen X系列热像仪          测温范围列表
测温范围 测温精度 NETD
-20~150℃ ±2℃或±2% 50mK
-20~300℃ ±2℃或±2% 50mK
-20~600℃ ±2℃或±2% 50mK
150~1000℃ ±2%
300~1600℃ ±2%
客户定制 ~2000℃
Yoseen X系列热像仪             镜头列表

(以X384B产品为列)

焦距 视场角 角分辨率
8mm 46.8° x 34.8° 2.1mrad
15mm 24.8° x 19.6° 1.1mrad
25mm 14.8° x 11.2° 0.68mrad
40mm 9.3° x 7.0° 0.43mrad
60mm 6.3° x 4.7° 0.28mrad
客户定制

在线测温型红外热像仪

通用参数
通用参数
图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪
图像增强 自适应 拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和等多种调色板
调焦方式 电动/手动,电动镜头支持自动对焦
数据
图像 带温度信息的PNG图片格式
温度流 全辐射温度信息存储,可离线修正温度
数字视频 H.264标准视频格式,兼容通用视频播放软件
电气接口
电源 DC9~15V,典型功耗2.8W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、IGMP、RTSP等协议
串口 RS485,支持Pelco云台控制协议
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入:0,输入电压1V以下;1,输入电压1~3.3V

1路继电器输出:0,继电器打开;1,继电器闭合

环境参数
工作温度 -20~+70℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP54
抗冲击性 25G
抗振动性 2G
机械参数
重量 240g(不含镜头)
尺寸 59(L)*58(W)*67(H)mm(不含镜头)
机械安装 1个1/4 UNC-20、2个M3螺纹安装孔
其他参数
Yoseen X系列热像仪           型号参数
型号 X384A X384B X640A
红外分辨率 384×288 384×288 640×480
像素尺寸 25um 17um
帧频 30Hz 50Hz 30Hz
NETD 50mK@25℃
工作波段 8~14um
视场角 详见“ Yoseen X系列热像仪测温范围列表”和

“Yoseen X系列热像仪镜头列表”

角分辨率
测温范围
Yoseen X系列热像仪          测温范围列表
测温范围 测温精度 NETD
-20~150℃ ±2℃或±2% 50mK
-20~300℃ ±2℃或±2% 70mK
-20~600℃ ±2℃或±2% 90mK
150~1000℃ ±2%
300~1600℃ ±2%
客户定制
Yoseen X系列热像仪             镜头列表

(以X384B产品为列)

焦距 视场角 角分辨率
8mm 46.8° x 34.8° 2.1mrad
15mm 24.8° x 19.6° 1.1mrad
25mm 14.8° x 11.2° 0.68mrad
40mm 9.3° x 7.0° 0.43mrad
60mm 6.3° x 4.7° 0.28mrad
客户定制

网站数据仅供参考,如遇变更或调整恕不另行通知,以实际产品为准。

应用软件

IRTool

在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富强大,为用户使用提供便利。

离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

主要功能:

  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 热像仪管理及接口参数设置
  • 测温量程自适应切换、测温量程固定
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 单舱云台运动控制
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。



iTMS软件

格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。

  • 全数字多监测通道实时测温
  • 双视场图像匹配,红外、可见光图像融合,现场全景图
  • 监控预置位设置,时巡检,不间断巡检
  • 热像仪管理及接口参数设置
  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 监测数据库管理和查询
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。
