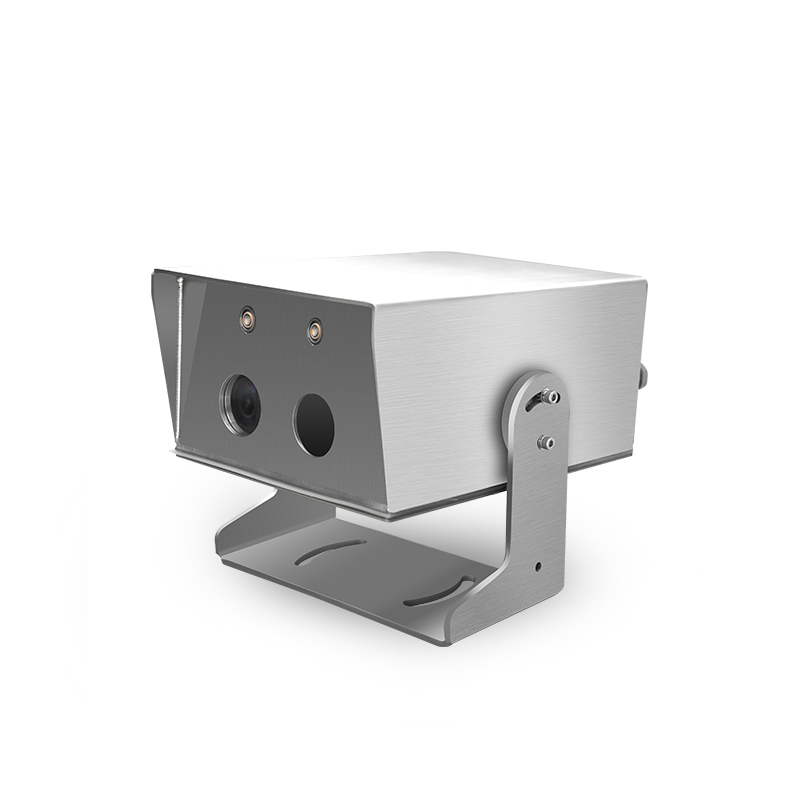

本安双光固定式热像仪

双光本安固定式热像仪(防爆等级Ex ib I Mb)带煤矿防爆设备合格证书和煤矿安全标志证书,可适用于有爆炸性气体和煤尘、完全漆黑及微光的煤矿井下环境中。该热像仪集高稳定性红外热像仪、高清可见光网络摄像机、智能云台于一体,可对矿井下采煤工作面、掘进工作面、回风巷、皮带机、水泵房、瓦斯泵站、煤仓、中央变电所等场景进行实时双光监控。

双光本安固定式热像仪性能稳定,功能强大,可广泛应用于矿井下采煤工作面、掘进工作面、回风巷、皮带机、水泵房、瓦斯泵站、煤仓、中央变电所等场景。

设备参数

特点/性能 YRH600B YRH600A
红外热像仪参数
类型 非制冷焦平面微测热辐射计
分辨率 384×288 640×480
像元尺寸 17μm
帧频 50Hz 30Hz
工作波段 8~14μm
热灵敏度(NETD) ≤50mK@25℃
镜头焦距 10mm 17mm
调焦 定焦
可见光
分辨率 400万像素
传感器类型 1/2.8″ Progressive Scan CMOS
镜头 定焦6mm,带白光补光灯
业务功能 支持JPG抓图,视频录制;支持统一客户端远程监测;支持存储功能、TF卡
测温
测温模式 支持全局高低温追踪,全局平均温度,点/线/多边形等多种测温模式,可添加多个测温对象。所有测温对象可独立设报警阈值范围,采样周期,绘制历史温度曲线图
测温精度 ±1.5℃或±2%(两者取大值)
测温范围 支持-20℃~150℃,60℃~600℃双档测温
测温方式 点测温、线测温、区域测温
图像
调色板 白热,黑热,铁红,彩虹等12种调色板
图像增强 自适应增强、手动增强、细节增强
数据
数据接口 双百兆以太网输出
网络协议 TCP/IP、HTTP、RTP、RTSP
单帧温度 带温度信息的JPG或BMP图片格式
温度流 全辐射温度信息存储,可离线修正温度
视频 H.264/MJPEG
物理特性
外型尺寸 280mm*240mm*213mm(含挂架)

280mm*200mm*130mm(不含挂架)

材质 304不锈钢
防爆等级 Ex ib I Mb
防护等级 IP65
重量 ≤10kg
安装方式 正装/倒装,螺丝固定
环境参数
工作温度 0℃~+40℃
工作湿度 0~95%,无凝结
存储温度 -40℃~+60℃
电气接口
电源
DC5V
功率 ≤10W
网口 2个百兆网口

本安型固定式双光红外热像仪

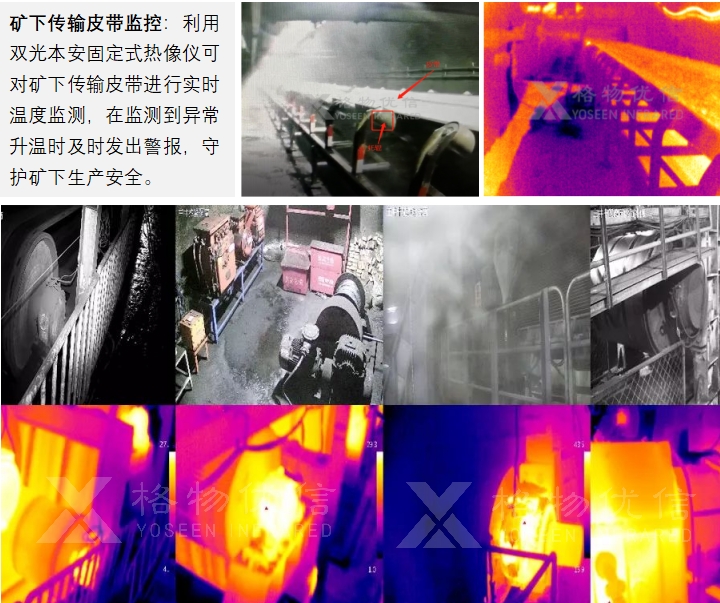

  • 矿下机电设备温度监控矿井中有很多如电机、大型液压泵站、变电站、反复运转的轴承、绞车等大功率电气设备,长时间运转后会产生高温,肉眼和普通监控很难发现,采用格物优信双光本安固定式热像仪,可通过双光监测,直观地检查设备发热、超温和事故隐患,大大提高矿下作业安全性和科学性。
客户端
实时温度显示 支持
多种测温对象 支持
告警功能 支持
录像/拍照/回放 支持
二次开发
软件支持 提供完善的可见光、红外热像相关软件或者SDK开发包

为帮助用户快速使用双光本安固定式热像仪产品,我司特配备IRTool Pro专业红外分析软件,支持红外画面与测温的预览和设备管理。

  • 安全可靠:带防爆证、煤安证,为井下有爆炸性气体和煤尘的煤矿井下环境而生,在矿井下不会引起火花。
  • 精准测温、优质成像:红外高拟合精准测温算法,实现宽幅、全量程、高精度精准测温;高感低噪图像算法无损压缩,探索双光成像新境界。
  • 高性能探测器:采用17微米非制冷焦平面探测器,提供384*288,640*480等多种分辨率以及不同焦距镜头选择,满足您的差异化应用需求
  • 人性化管理软件:记录各类设备安全、设备运行状态、温度报警等信息,供信息的整理与回看。
  • 本安型固定式双光红外热像仪配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求。
功能特性

双光本安固定式热像仪性能稳定,功能强大,可广泛应用于矿井下采煤工作面、掘进工作面、回风巷、皮带机、水泵房、瓦斯泵站、煤仓、中央变电所等场景。

设备参数

特点/性能 YRH600B YRH600A
红外热像仪参数
类型 非制冷焦平面微测热辐射计
分辨率 384×288 640×480
像元尺寸 17μm
帧频 50Hz 30Hz
工作波段 8~14μm
热灵敏度(NETD) ≤50mK@25℃
镜头焦距 10mm 17mm
调焦 定焦
可见光
分辨率 400万像素
传感器类型 1/2.8″ Progressive Scan CMOS
镜头 定焦6mm,带白光补光灯
业务功能 支持JPG抓图,视频录制;支持统一客户端远程监测;支持存储功能、TF卡
测温
测温模式 支持全局高低温追踪,全局平均温度,点/线/多边形等多种测温模式,可添加多个测温对象。所有测温对象可独立设报警阈值范围,采样周期,绘制历史温度曲线图
测温精度 ±1.5℃或±2%(两者取大值)
测温范围 支持-20℃~150℃,60℃~600℃双档测温
测温方式 点测温、线测温、区域测温
图像
调色板 白热,黑热,铁红,彩虹等12种调色板
图像增强 自适应增强、手动增强、细节增强
数据
数据接口 双百兆以太网输出
网络协议 TCP/IP、HTTP、RTP、RTSP
单帧温度 带温度信息的JPG或BMP图片格式
温度流 全辐射温度信息存储,可离线修正温度
视频 H.264/MJPEG
物理特性
外型尺寸 280mm*240mm*213mm(含挂架)

280mm*200mm*130mm(不含挂架)

材质 304不锈钢
防爆等级 Ex ib I Mb
防护等级 IP65
重量 ≤10kg
安装方式 正装/倒装,螺丝固定
环境参数
工作温度 0℃~+40℃
工作湿度 0~95%,无凝结
存储温度 -40℃~+60℃
电气接口
电源
DC5V
功率 ≤10W
网口 2个百兆网口

本安型固定式双光红外热像仪

  • 矿下机电设备温度监控矿井中有很多如电机、大型液压泵站、变电站、反复运转的轴承、绞车等大功率电气设备,长时间运转后会产生高温,肉眼和普通监控很难发现,采用格物优信双光本安固定式热像仪,可通过双光监测,直观地检查设备发热、超温和事故隐患,大大提高矿下作业安全性和科学性。
通用参数
客户端
实时温度显示 支持
多种测温对象 支持
告警功能 支持
录像/拍照/回放 支持
二次开发
软件支持 提供完善的可见光、红外热像相关软件或者SDK开发包
其他参数
应用软件

为帮助用户快速使用双光本安固定式热像仪产品,我司特配备IRTool Pro专业红外分析软件,支持红外画面与测温的预览和设备管理。

  • 安全可靠:带防爆证、煤安证,为井下有爆炸性气体和煤尘的煤矿井下环境而生,在矿井下不会引起火花。
  • 精准测温、优质成像:红外高拟合精准测温算法,实现宽幅、全量程、高精度精准测温;高感低噪图像算法无损压缩,探索双光成像新境界。
  • 高性能探测器:采用17微米非制冷焦平面探测器,提供384*288,640*480等多种分辨率以及不同焦距镜头选择,满足您的差异化应用需求
  • 人性化管理软件:记录各类设备安全、设备运行状态、温度报警等信息,供信息的整理与回看。
  • 本安型固定式双光红外热像仪配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求。
