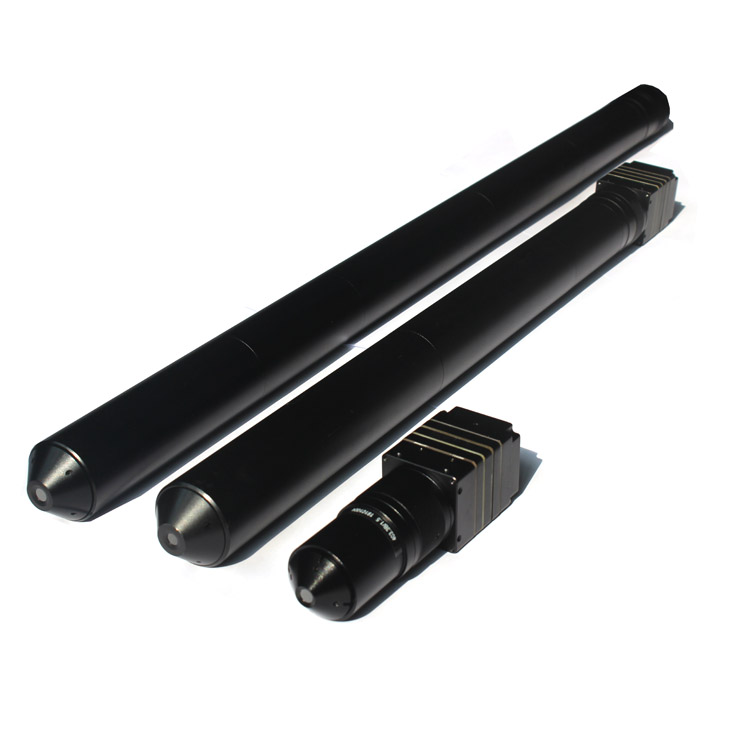

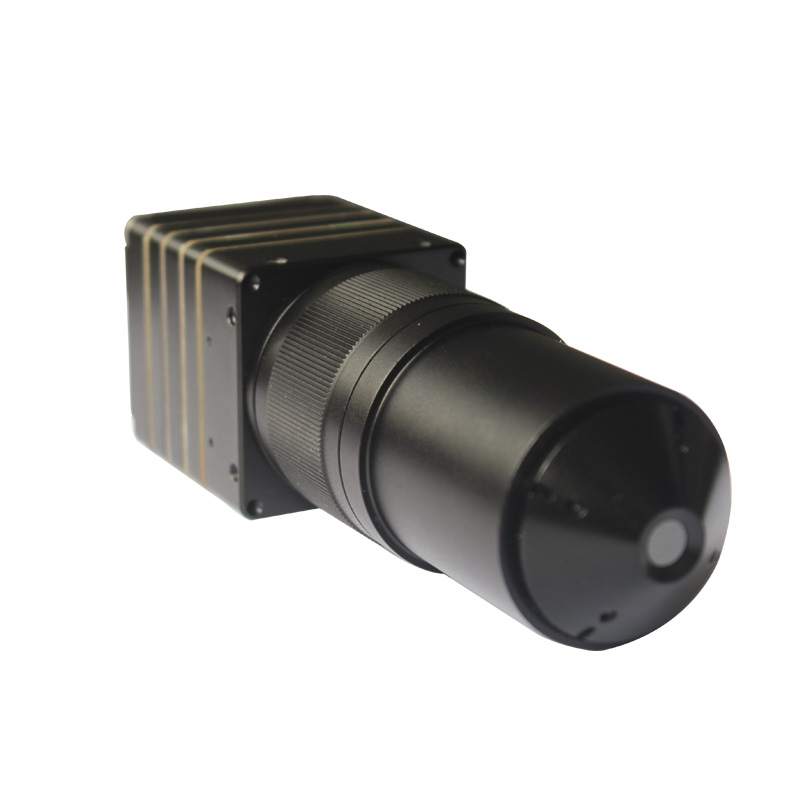

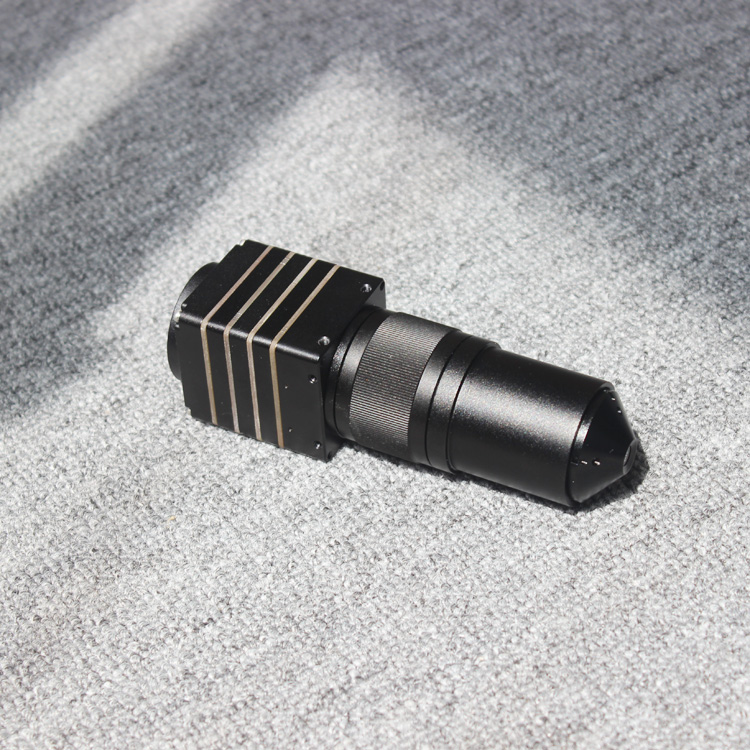

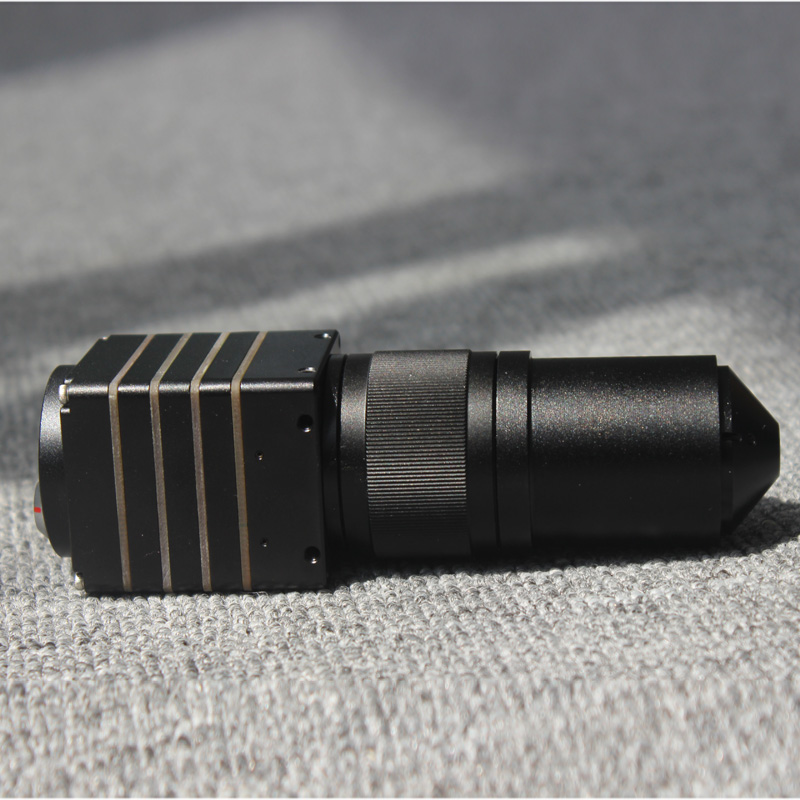

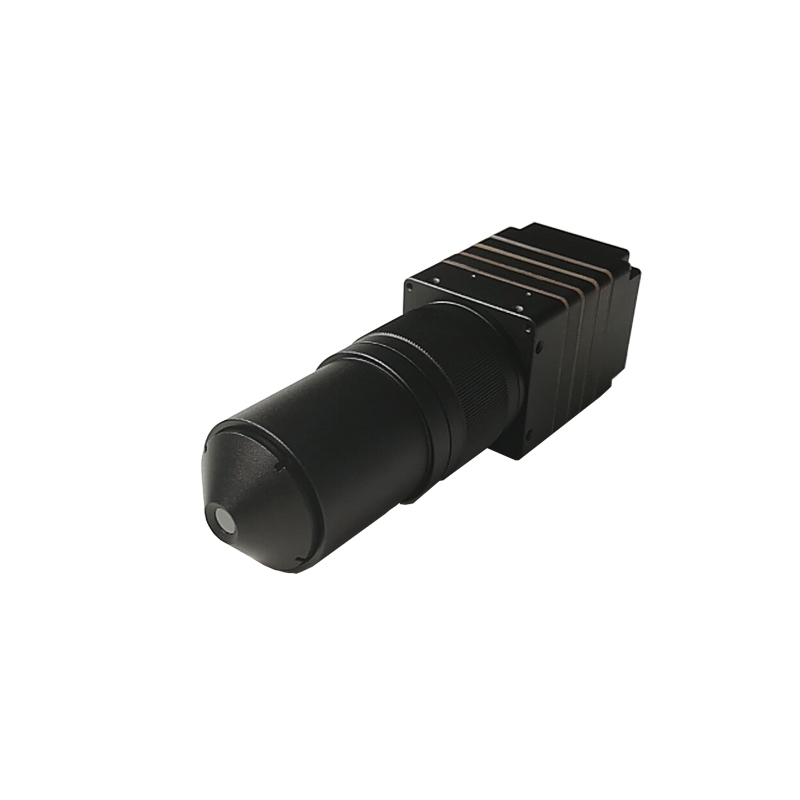

冶金监控红外热成像测温仪
冶金监控红外热成像测温仪尺寸小,安装方便,视场角广,测温精准,成像清晰,测温范围广,主要用于高炉炉况监控。
产品说明
高炉监控红外热像仪是小尺寸、专用型的在线式测温型红外热像仪,专业用于高炉冶金行业等高温工业应用场景。高炉监控红外热像仪是高炉监控的升级型号,产品选用进口探测器,搭配专用的针孔镜头使用工作稳定、性能卓越,配合独有的测温校正算法和易用的用户界面,为金属冶炼、高炉炉况监控提供先进、可靠的测温技术支持。同时该款热像仪具有体积小巧、安装方便、成像清晰、测温范围广以及开窗小,易损部件可更换等优点。高炉监控红外热像仪配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求。
产品及软件功能
为帮助用户快速使用高炉监控红外热像仪产品,我司特配备IRTool Pro专业红外分析软件,支持红外画面与测温的预览和设备管理。
- 体积小巧,安装方便且采用针孔镜头,防止飞溅
- 成像清晰,测温范围广:针对行业的算法优化,解决烟尘气流干扰,成像清晰,测温精准,测温范围可达60-1600℃。
- 灵敏度高,运行稳定:温度分辨率高,细微变化及时反应;适应复杂环境,性能稳定。
- 开窗小,易损部件可更换:超小的红外开窗尺寸,降低高温炉渣溅射概率;溅射损坏后,只需更换部件,降低维护成本。
- 专业软件提供数据分析和管理:配套专业软件,助力用户更便捷地实现复杂业务应用。
- 支持快速二次开发:提供简单易用的SDK开发包,无论是单独使用还是二次集成开发,都能满足用户差异化的需求。
型号参数
型号 | M384D |
像素尺寸 | 17um |
分辨率 | 384*288 |
帧频 | 50Hz |
NETD | ≤50mK@25℃ |
工作波段 | 8~14um |
镜头焦距 | 3.3mm |
视场角 | 100°×79° |
测温范围 | 详见“高炉监控红外热像仪测温范围列表” |
测温精度 | ±2℃或±2% |
图像 | |
成像距离 | 约20倍焦距至无穷远 |
测温模板 | 支持全局高低温追踪,支持点、线、多边形测温模板,支持模板内高低温追踪 |
图像增强 | 自适应增强、手动增强、细节增强、电子倍焦 |
调色板 | 白热、黑热、铁红、红饱和等多种调色板 |
调焦方式 | 手动 |
数据 | |
单帧温度 | 带温度信息的JPG图片格式 |
温度流 | 全辐射温度信息存储 |
视频 | H.264标准视频格式,支持RTSP流媒体协议,兼容通用视频播放软件 |
电气接口 | |
电源 | DC9~15V,典型功耗2.5W@25℃ |
模拟视频 | NTSC/PAL |
以太网 | 标准100/1000M以太网接口,支持TCP、UDP、IP、RTSP、ONVIF等协议,提供SDK开发包 |
串口 | RS485 |
GPIO | 1路磁隔离输入,1路继电器输出 |
环境参数 | |
工作温度 | -10~+60℃ |
储存温度 | -40ºC~+85℃ |
湿度 | 非冷凝10%~95% |
外壳防护 | IP54 |
抗冲击性 | 25G |
抗振动性 | 2G |
机械参数 | |
重量 | 300g(含镜头) |
尺寸 | 195(L)×42(W)×42(H)mm,安装圆孔内径需大于59mm(含镜头) |
安装 | 4个M2正面螺纹安装孔,2×4个M3侧面螺纹安装孔 |
应用领域
高炉监控红外热像仪具有测温速度快,温度分辨率高,测温范围广,非接触、不干扰被测目标工作等特点,可用于高炉料面监控,高炉内衬水冷壁缺陷的检测与诊断,高炉炉瘤的诊断,钢水包、铁水包内衬腐蚀程度诊断及烤包状态监控,热风炉、转炉、回转窑、鱼雷罐车内衬损坏及缺陷诊断等等。
格物优信经过多年累积及结合现场复杂的工况,针对高炉成像做了大量优化工作,目前图像算法在国内处于领先水平。
高炉监控红外热像仪测温范围列表
范围代码 | 测温精度 | 测温范围 |
800 | ±2℃或±2% | 80℃~800℃ |
1000 | ±2℃或±2% | 100℃~1000℃ |
1600 | ±2℃或±2% | 160℃~1600℃ |
客户定制 |
型号 | M384A | M384B | M640A |
---|---|---|---|
红外分辨率 | 384×288 | 384×288 | 640×480 |
像素尺寸 | 25um | 17um | |
帧频 | 30Hz | 50Hz | 30Hz |
NETD | 50mK@25℃ | ||
工作波段 | 8~14um | ||
视场角 | 详见“ Yoseen X系列热像仪测温范围列表”和
“Yoseen M系列热像仪镜头列表” |
||
角分辨率 | |||
测温范围 |
Yoseen X系列热像仪 测温范围列表 | ||
测温范围 | 测温精度 | NETD |
-20~150℃ | ±2℃或±2% | 50mK |
-20~300℃ | ±2℃或±2% | 70mK |
-20~600℃ | ±2℃或±2% | 90mK |
150~1000℃ | ±2% | – |
300~1600℃ | ±2% | – |
客户定制 | ||
Yoseen X系列热像仪 镜头列表
(以X384B产品为列) |
||
焦距 | 视场角 | 角分辨率 |
8mm | 46.8° x 34.8° | 2.1mrad |
15mm | 24.8° x 19.6° | 1.1mrad |
25mm | 14.8° x 11.2° | 0.68mrad |
40mm | 9.3° x 7.0° | 0.43mrad |
60mm | 6.3° x 4.7° | 0.28mrad |
客户定制 |
IRTool
在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富强大,为用户使用提供便利。
离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。
主要功能:
- 实时拍照、温度流录制、视频录制、温度曲线录制
- 带温度数据的热图像实时抓拍和录像
- 热像仪管理及接口参数设置
- 测温量程自适应切换、测温量程固定
- 等温分析、温度高温/低温/区间报警
- 手动调焦、测温校正、电动调焦
- 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
- 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
- 测温对象测温参数差异化设置
- 单舱云台运动控制
- 温度数据后分析,报告模板创建,自动生成报告
- 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。
iTMS软件
格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。
- 全数字多监测通道实时测温
- 双视场图像匹配,红外、可见光图像融合,现场全景图
- 监控预置位设置,时巡检,不间断巡检
- 热像仪管理及接口参数设置
- 实时拍照、温度流录制、视频录制、温度曲线录制
- 带温度数据的热图像实时抓拍和录像
- 等温分析、温度高温/低温/区间报警
- 手动调焦、测温校正、电动调焦
- 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
- 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
- 测温对象测温参数差异化设置
- 监测数据库管理和查询
- 温度数据后分析,报告模板创建,自动生成报告
- 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。
