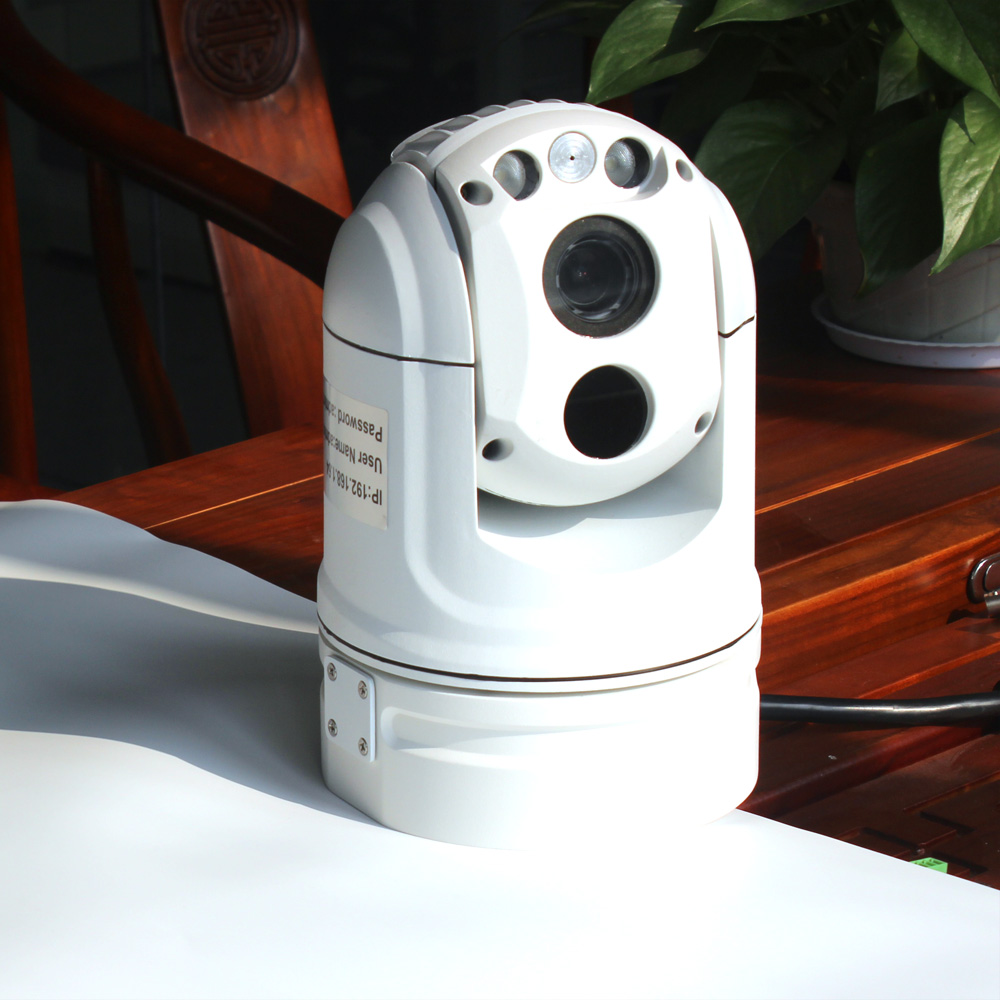

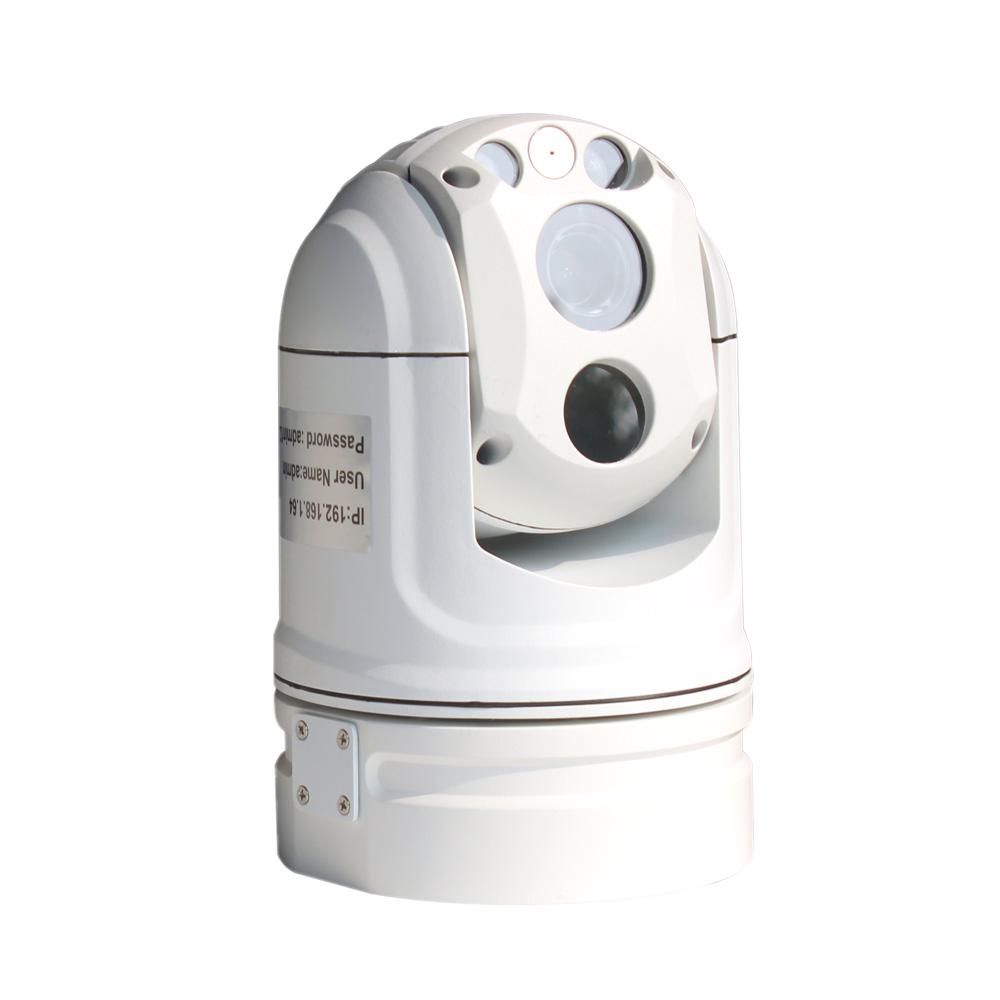

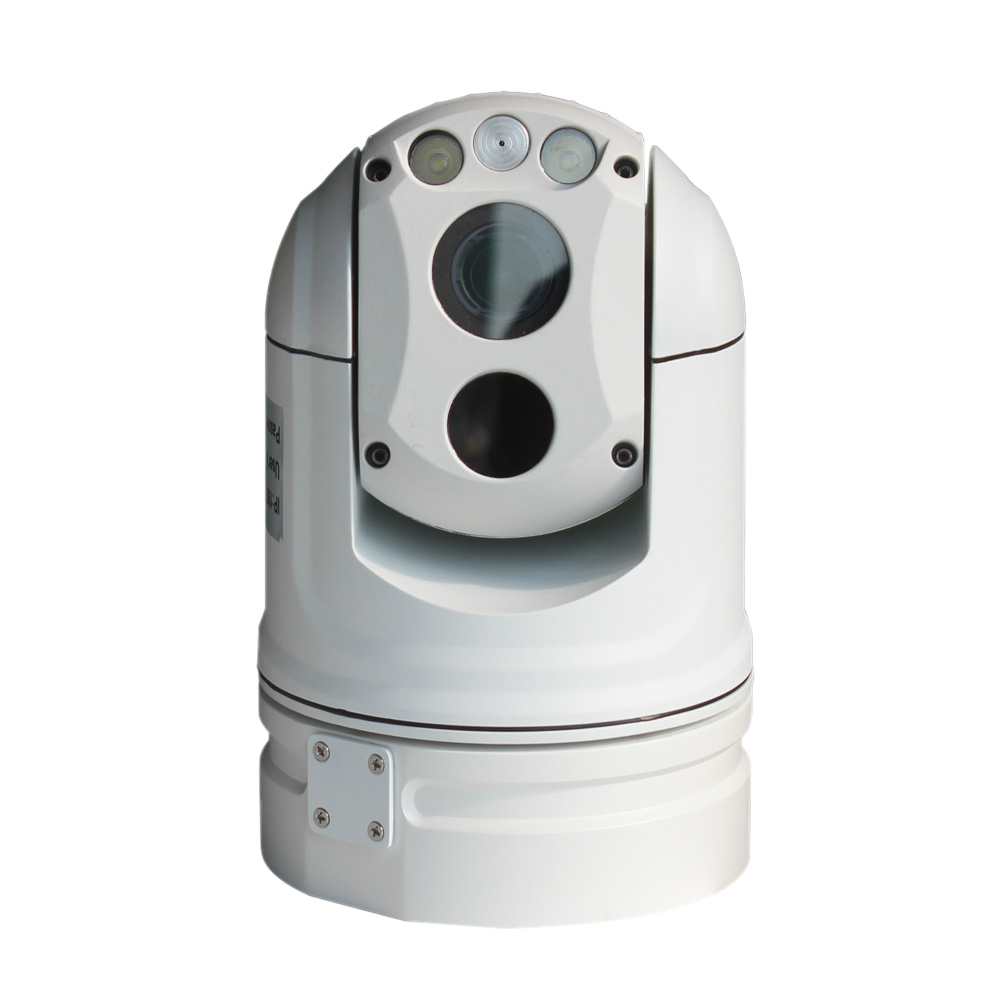

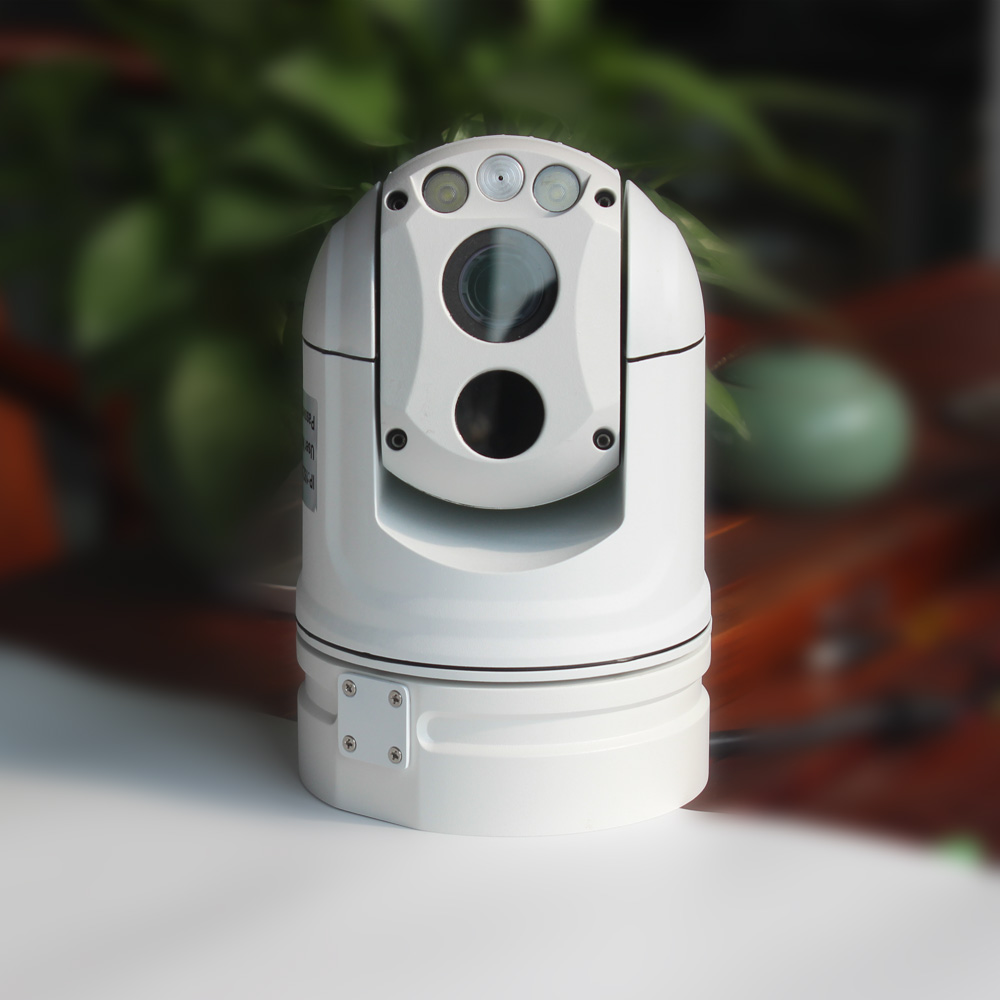

小型测温型热成像双光谱球机
Yoseen 双光球型云台(小)热像仪是集高稳定性红外热像仪、高清可见光网络摄像机、高性能智能云台于一体的在线式测温型红外热像仪。设备测温准确,图像清晰,运行稳定,IP 防护等级达到 IP66,适应恶劣天气,防雷、防浪涌、防突波、电磁兼容符合 CE/FCC 标准,可适用于有多个待测目标或多个待测区域的规模性场所,例如安防监测、电力监测、危废料坑、仓库监测、消防监测、机器人巡检等。
Yoseen 双光球型云台(小)热像仪体积小巧、重量轻便,整机功耗小于 25W。热成像组件可在完全漆黑及微光的条件下提供清晰的红外图像,可同时监测大范围内的所有温度,出现高于预设温度时,立即报警提示;25 倍变焦的高清可见光摄像机和双 LED 补光灯,可进一步扩大目标识别范围,辅助进行分析诊断;高精度云台保证热像仪运行平稳,定位精确,支持水平、垂直两个方向的自动巡航扫描,布控灵活,360°随心监测;配有功能丰富的终端软件和简单易用的 SDK 包,助力用户便捷实现复杂业务应用,满足用户差异化的应用需求。
应用领域格物优信双光球型云台热像仪(小)广泛应用于安防、电力监控、危废料坑、消防监控、机器人开发等各个领域,可适用于有多个检测目标或多块检测区域的仓库、厂房、料坑、森林海事等各个应用场景。更多详细应用欢迎来电垂询。
产品参数
型号 | DS-SM系列 | ||
探测器 | |||
类型 | 非制冷焦平面微测热辐射计 | ||
像元尺寸 | 17μm | ||
分辨率 | 384×288 | 640×480 | |
帧频 | 50Hz | 30Hz | |
热灵敏度 | ≤50mk@25℃ | ||
工作波段 | 8-14μm | ||
镜头焦距 | 10mm、17mm、19mm(可定制) | ||
可见光参数 | |||
分辨率 | 200万像素 | ||
传感器类型 | 1/2.8″ Progressive Scan CMOS | ||
镜头 | 默认 25 倍光学变焦 | ||
水平视场角 | 57.6°~2.5°(广角-望远) | ||
近摄距 | 100mm~1500mm(广角-望远) | ||
变倍速度 | 大约 3.6 秒 | ||
最低照度 | 彩色:0.05Lux @ (F1.6,AGC ON);黑白:0.01Lux @ (F1.6,AGC ON) | ||
业务功能 | 支持 WEB 配置,支持 OSD;支持实时视频传输,支持后端存储回放; 支持 JPG 抓图,视频录制,温度流录制;支持统一客户端远程监控软件;提供完善的 SDK 开发包(包含 JAVA 的开发包) |
||
智能云台 | |||
云台控制 | 支持自主平台软件,RS485 控制 | ||
云台通信接口 | 网络输出 | ||
云台指令控制 | 云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制 | ||
预置点 | 256个预置点,预制精度<0.05° | ||
巡航扫描 | 6条,每条可设置16个预置点,预置时间可调 | ||
焦距速度自动控制 | 控制速度根据白光焦距的长短自动调节 | ||
垂直角度 | -20°(俯视)~+90°(仰视) | ||
水平角度 | 360°连续旋转,无监视盲区 | ||
垂直旋转速度 | 键控100°/s ,手动0.5°~80°/s | ||
水平旋转速度 | 键控100°/s ,手动0.5°~80°/s | ||
上电动作 | 可设置球机的上电初始动作(上电后自动走到247号预置点) | ||
安装方式 | 支持直立式安装(设置 251 号预置点正装) | ||
补光灯 | 支持双LED补光灯 | ||
测温 | |||
测温模式 | 支持全局高低温追踪,支持点、线、多边形等多种测温模式;支持多 个测温对象的添加及其报警阈值范围的独立设置 | ||
测温精度 | ±2℃或±2% | ||
测温范围 | 支持-20℃~150℃,0℃~300℃,60℃~600℃,0~1600℃多种测温 范围(更多测温范围请来电垂询) | ||
测温方式 | 点测温、线测温、区域测温 | ||
图像 | |||
成像距离 | 约 20 倍焦距至无穷远 | ||
调色板 | 白热、黑热、铁红、彩虹等多种调色板 | ||
图像增强 | 自适应增强、手动增强、细节增强 | ||
数据 | |||
数据接口 | 100M网络输出 | ||
网络协议 | TCP/IP、HTTP、RTP、RTSP、ONVIF | ||
单帧温度 | 带温度信息的 JPG或 BMP 图片格式 | ||
温度流 | 全辐射温度信息存储,可离线修正温度 | ||
视频 | H.264 标准视频格式 | ||
物理特性 | |||
外型尺寸 | 147*228mm | ||
球体材质 | 铝合金 | ||
防护等级 | IP66,TVS 6000V 防雷、防浪涌、防突波、电磁兼容符合 CE/FCC 标准 | ||
重量 | ≤2.6kg | ||
环境参数 | |||
工作温度 | -40℃~+65℃ | ||
工作湿度 | 非冷凝<90% | ||
存储温度 | -40℃~+85℃ | ||
电气接口 | |||
电源 | DC12V,不高于 DC24V,整机功耗<25W | ||
交换机 | 内置交换机,可见光和红外一个网线输出 | ||
出线方式 | 侧出线(2.5 米),或者底部出线(出线长度 45 厘米或者 1.5 米) |
客户端 | |
实时温度显示 | 支持 |
多种测温对象 | 支持 |
告警功能 | 支持 |
录像/拍照/回放 | 支持 |
二次开发 | |
软件支持 | 提供完善的云台控制、可见光、红外热像的相关软件或者 SDK 开发包(包含 JAVA 的开发包) |
测温范围及镜头
Yoseen 双光球型云台(小)热像仪测温范围列表
测温范围 | 测温精度 | NETD |
-20~150℃ | ±2℃或±2% | 50mK |
0~300℃ | ±2℃或±2% | 70mK |
60~600℃ | ±2℃或±2% | 50/90mK |
更多测温范围请来电垂询 |
Yoseen 双光球型云台(小)热像仪(以384产品为例)
焦距 | 视场角 | 角分辨率 | 探测距离
(车辆)/m |
探测距离
(人)/m |
识别距离(车辆)/m | 识别距离(人)/m | 辨认距离(车辆)/m | 辨认距离(人)/m |
10mm | 36° x 27° | 1.7mrad | 902 | 294 | 225 | 74 | 113 | 37 |
17mm | 21.7°x 16.4° | 1.0mrad | 1533 | 500 | 383 | 125 | 192 | 63 |
更多镜头请来电垂询 |
为帮助用户快速使用 Yoseen 双光球型云台(小)热像仪产品,我司特配备 IRTool Pro 专业红外分析软件,具有红外温度数据采集、显示、记录、分析等功能,同时具有多种红外图像、报警类型、测温对象、温度曲线的自定义设置,满足不同用户
不同场景的应用需求。软件可实现功能特点如下:
1) 实时显示:可全天候实时显示全辐射热像图。可通过红外热图像直观地看到画面中温度分布。
2) 灵活布控:6 条巡航扫描路径,256 个预置点,预制点精度<0.05°,云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作皆可自由设置。
3) 温度追踪:支持高低温追踪功能,自动分析热像图整个画面或特定区域温度变化趋势,自动捕捉最高/最低温度点,提早发现隐患区域。
4) 温度曲线:软件可绘制全局或特定测温对象的实时温度曲线,从而帮助用户进行温度趋势判定。
5) 数据回放:可离线查询及回放历史图像。
6) 自定义报警类型和阈值:有 5 种不同的报警类型供用户选择与设定。根据待测对象的温度变化不同,分为超温报警、高温区间报警、低温报警、温度区间报警、温度区间外报警 5 种类型。帮助用户快速掌握待测对象的温度变化,做到提早预警,提早处理。
7) 报警抓拍:当有报警事件发生时,软件会自动抓拍当前监测画面。
8) 数据存储:监测数据、异常数据和报警信息可存储在对应的数据文件夹中,供用户快速调用分析,也可离线查看。
9) 网络通信:软件支持通过 TCP/IP 网络协议获取热像图温度值,支持通过 RTSP协议获取热像仪视频流。
10) 自动恢复:支持断电重启后自动恢复,包括自动重连、自动载入模板,自动保存上一次的设备连接属性等功能。
11) 图像调节:支持设置画面显示效果,包括色彩、细节对比、对比度等,满足不同行业应用需求。
12) 测温修正:当测温精度出现偏移时,可手动设置温度偏移值,修正测温精度。
