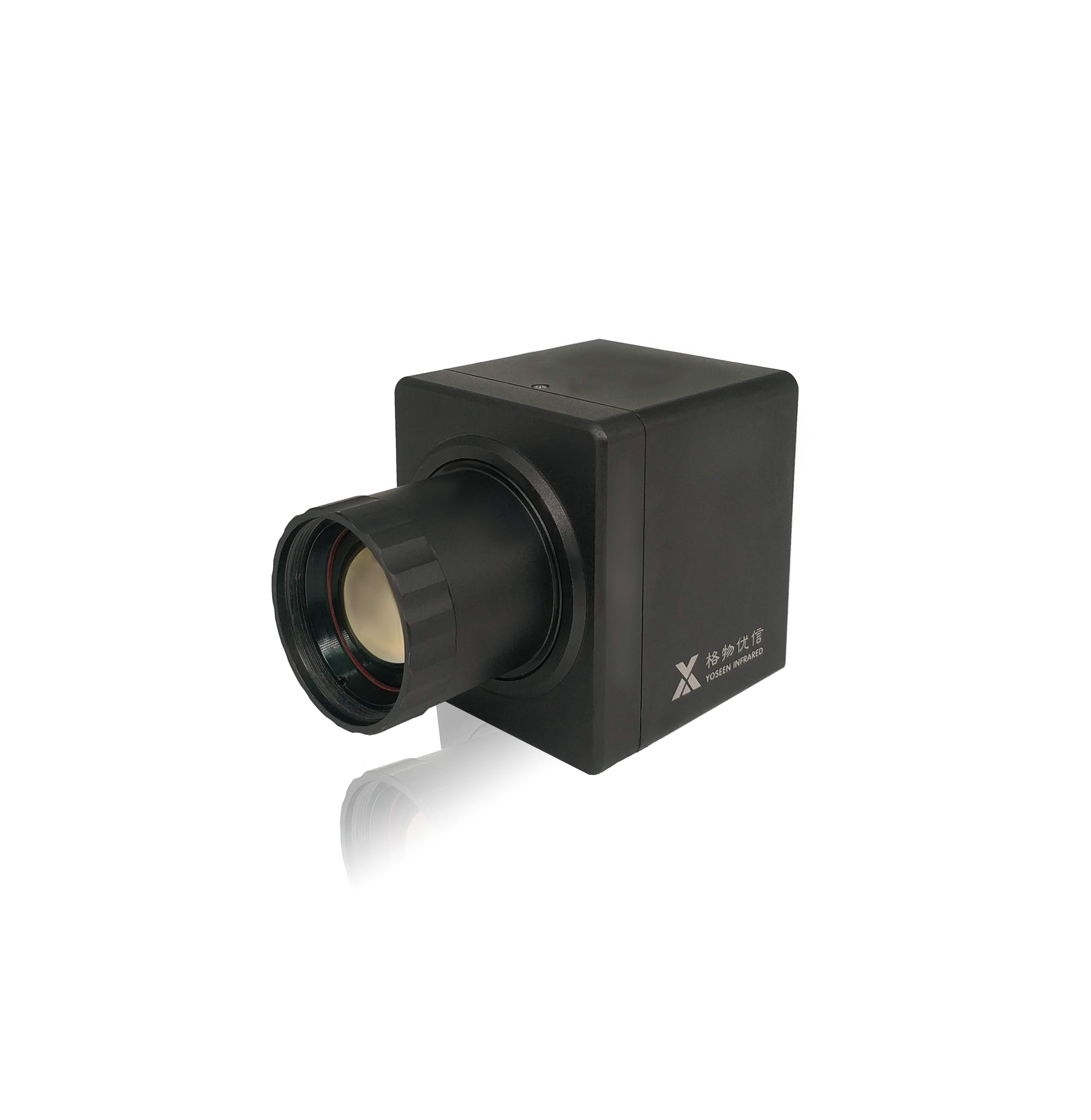

非制冷高速红外热像仪
非制冷高速红外热像仪
YOSEEN T系列热像仪热响应时间短,测温精准、成像清晰,适用于测量高速运动物体,是红外热像仪中的高端产品。,画面清晰流畅,测温精准,带完整的SKD包,支持二次开发。
- 反应速度快
热响应时间短,反应快,画面无拖影,适用于高速测温。
- 测温精准,成像清晰
采用专有测温技术和图像算法,测温准确,图像优质。
- 性能稳定,功能丰富
运行稳定,方便集成,使用方便,性价比高。
如下图为手快速摆动时,高速红外热像仪拍摄和普通红外拍摄, 普通红外拍摄易产生拖尾
- 专业软件提供数据分析和管理
配套专业软件,助力用户更便捷地实现复杂业务应用。
型号 | T640A | T384A |
红外分辨率 | 640×480 | 384×288 |
像素尺寸 | 17um | |
帧频 | 50Hz | |
热响应时间 | 2ms | |
NETD | 60mK@25℃ | |
工作波段 | 8~14um | |
视场角 | 详见“Yoseen T系列热像仪镜头列表” | |
角分辨率 | ||
测温范围 | -20℃~150℃ | |
测温精度 | ±2℃或±2% ,可提升至±0.4℃ | |
图像 | ||
成像距离 | 约20倍焦距至无穷远 | |
测温模板 | 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪。 | |
图像增强 | 自适应拉伸、手动增强、电子倍焦 | |
调色板 | 白热、黑热、铁红、红饱和等多种调色板 | |
调焦方式 | 电动/手动,电动镜头支持自动对焦 | |
数据 | ||
图像 | 带温度信息的PNG或BMP图片格式 | |
温度流 | 全辐射温度信息存储,可离线修正温度 | |
视频 | H.264标准视频格式,兼容通用视频播放软件 | |
电气接口 | ||
电源 | DC9~15V,典型功耗2.5W@25℃ | |
模拟视频 | NTSC/PAL | |
以太网 | 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,内置Web Server,兼容主流NVR产品,提供SDK开发包 | |
串口 | RS485,支持Pelco云台控制协议 | |
电动镜头 | 支持12V电动镜头 | |
GPIO | 1路磁隔离输入,1路继电器输出 | |
环境参数 | ||
工作温度 | -20~+70℃ | |
储存温度 | -40ºC~+85℃ | |
湿度 | 非冷凝10%~95% | |
外壳防护 | IP54 | |
抗冲击性 | 25G | |
抗振动性 | 2G | |
机械参数 | ||
重量 | 240g(不含镜头) | |
尺寸 | 63(L)*58(W)*67(H)mm(不含镜头) | |
安装 | 1个1/4 UNC-20、4个M3螺纹安装孔 |
图像 | |
成像距离 | 约20倍焦距至无穷远 |
测温模板 | 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪 |
图像增强 | 自适应拉伸、手动增强、电子倍焦 |
调色板 | 白热、黑热、铁红、红饱和、用户自定义等多种调色板 |
调焦方式 | 电动/手动,电动镜头支持自动对焦 |
数据 | |
单帧温度 | 带温度信息的PNG或BMP图片格式 |
温度流 | 全辐射温度信息存储 |
数字视频 | H.264,支持RTSP流媒体协议,MP4文件,支持HDMI输出接口 |
模拟视频 | NTSC/PAL |
数据存储 | 支持TF卡扩展和存储,最大32GB |
热像仪镜头列表(以M384B-sp产品为例)
焦距 | 视场角 | 角分辨率 | 探测距离
(车辆)/m |
探测距离
(人)/m |
识别距离(车辆)/m | 识别距离(人)/m | 辨认距离(车辆)/m | 辨认距离(人)/m |
3.3mm | 89.4° x 73.1° | 5.2mrad | 298 | 97 | 74 | 24 | 37 | 12 |
8mm | 44.4° x 34.0° | 2.1mrad | 722 | 235 | 180 | 59 | 90 | 29 |
10mm | 36.2° x 27.5° | 1.7mrad | 902 | 294 | 225 | 74 | 113 | 37 |
15mm | 24.6° x 18.5° | 1.1mrad | 1353 | 441 | 338 | 110 | 169 | 55 |
17mm | 21.7° x 16.4° | 1.0mrad | 1533 | 500 | 383 | 125 | 192 | 63 |
25mm | 14.9° x 11.2° | 0.68mrad | 2255 | 735 | 564 | 184 | 282 | 92 |
40mm | 9.3° x 7.0° | 0.43mrad | 3608 | 1176 | 902 | 294 | 451 | 147 |
50mm | 7.5° x 5.6° | 0.34mrad | 4510 | 1471 | 1127 | 368 | 564 | 184 |
60mm | 6.2° x 4.7° | 0.28mrad | 5412 | 1765 | 1353 | 441 | 676 | 221 |
如需其他焦距请咨询 |
- 功能特性
-
- 反应速度快
热响应时间短,反应快,画面无拖影,适用于高速测温。
- 测温精准,成像清晰
采用专有测温技术和图像算法,测温准确,图像优质。
- 性能稳定,功能丰富
运行稳定,方便集成,使用方便,性价比高。
如下图为手快速摆动时,高速红外热像仪拍摄和普通红外拍摄, 普通红外拍摄易产生拖尾
- 专业软件提供数据分析和管理
配套专业软件,助力用户更便捷地实现复杂业务应用。
- 通用参数
-
型号 T640A T384A 红外分辨率 640×480 384×288 像素尺寸 17um 帧频 50Hz 热响应时间 2ms NETD 60mK@25℃ 工作波段 8~14um 视场角 详见“Yoseen T系列热像仪镜头列表” 角分辨率 测温范围 -20℃~150℃ 测温精度 ±2℃或±2% ,可提升至±0.4℃ 图像 成像距离 约20倍焦距至无穷远 测温模板 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪。 图像增强 自适应拉伸、手动增强、电子倍焦 调色板 白热、黑热、铁红、红饱和等多种调色板 调焦方式 电动/手动,电动镜头支持自动对焦 数据 图像 带温度信息的PNG或BMP图片格式 温度流 全辐射温度信息存储,可离线修正温度 视频 H.264标准视频格式,兼容通用视频播放软件 电气接口 电源 DC9~15V,典型功耗2.5W@25℃ 模拟视频 NTSC/PAL 以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,内置Web Server,兼容主流NVR产品,提供SDK开发包 串口 RS485,支持Pelco云台控制协议 电动镜头 支持12V电动镜头 GPIO 1路磁隔离输入,1路继电器输出 环境参数 工作温度 -20~+70℃ 储存温度 -40ºC~+85℃ 湿度 非冷凝10%~95% 外壳防护 IP54 抗冲击性 25G 抗振动性 2G 机械参数 重量 240g(不含镜头) 尺寸 63(L)*58(W)*67(H)mm(不含镜头) 安装 1个1/4 UNC-20、4个M3螺纹安装孔 - 其他参数
-
图像 成像距离 约20倍焦距至无穷远 测温模板 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪 图像增强 自适应拉伸、手动增强、电子倍焦 调色板 白热、黑热、铁红、红饱和、用户自定义等多种调色板 调焦方式 电动/手动,电动镜头支持自动对焦 数据 单帧温度 带温度信息的PNG或BMP图片格式 温度流 全辐射温度信息存储 数字视频 H.264,支持RTSP流媒体协议,MP4文件,支持HDMI输出接口 模拟视频 NTSC/PAL 数据存储 支持TF卡扩展和存储,最大32GB 热像仪镜头列表(以M384B-sp产品为例)
焦距 视场角 角分辨率 探测距离 (车辆)/m
探测距离 (人)/m
识别距离(车辆)/m 识别距离(人)/m 辨认距离(车辆)/m 辨认距离(人)/m 3.3mm 89.4° x 73.1° 5.2mrad 298 97 74 24 37 12 8mm 44.4° x 34.0° 2.1mrad 722 235 180 59 90 29 10mm 36.2° x 27.5° 1.7mrad 902 294 225 74 113 37 15mm 24.6° x 18.5° 1.1mrad 1353 441 338 110 169 55 17mm 21.7° x 16.4° 1.0mrad 1533 500 383 125 192 63 25mm 14.9° x 11.2° 0.68mrad 2255 735 564 184 282 92 40mm 9.3° x 7.0° 0.43mrad 3608 1176 902 294 451 147 50mm 7.5° x 5.6° 0.34mrad 4510 1471 1127 368 564 184 60mm 6.2° x 4.7° 0.28mrad 5412 1765 1353 441 676 221 如需其他焦距请咨询 - 应用软件
-
