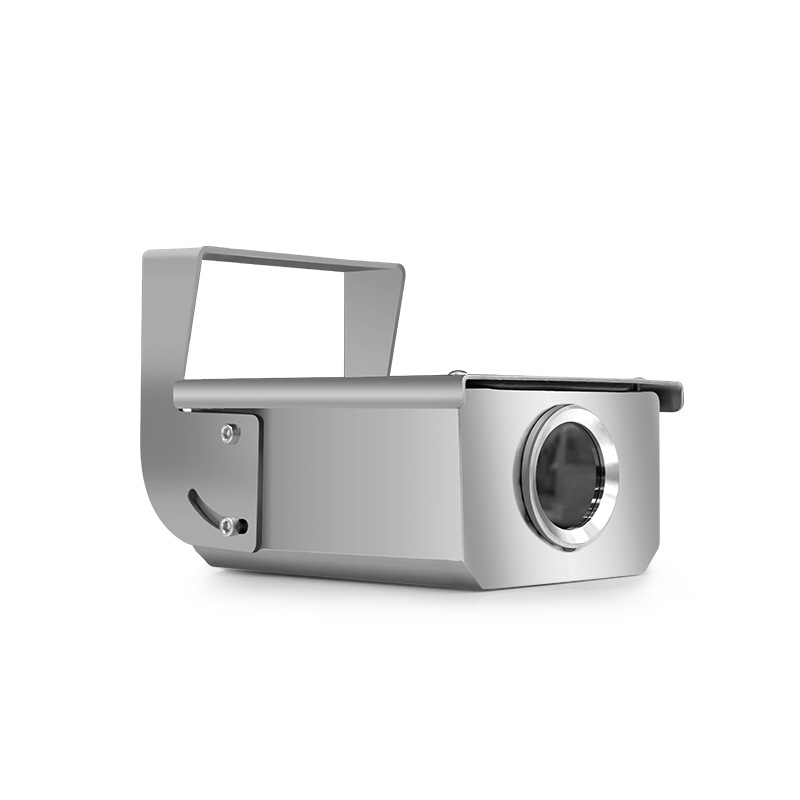

煤安防爆型红外热像仪

煤安防爆型红外热像仪集本安型红外热成像机芯、防爆护罩和智能算法于一体,产品选用进口探测器,工作稳定、性能卓越,配合专有的测温校正算法和易用的用户界面,同时具有体积小巧、重量轻、接口丰富的特点,适用于多种可燃性气体或粉尘存在的危险恶劣环境。适用于工厂具有IA、IB、IC级T1 ~ T6组可燃性气体、蒸气与空气形成的爆炸性混合物的0区、1区、2区场所以及可燃性粉尘与空气混合形成的20区、21区、22区爆炸危险场所。(煤安证正在认证中)

  • 产品功能特性:
    • 集红外热成像、防爆护罩和智能算法于一体,体积小、重量轻;

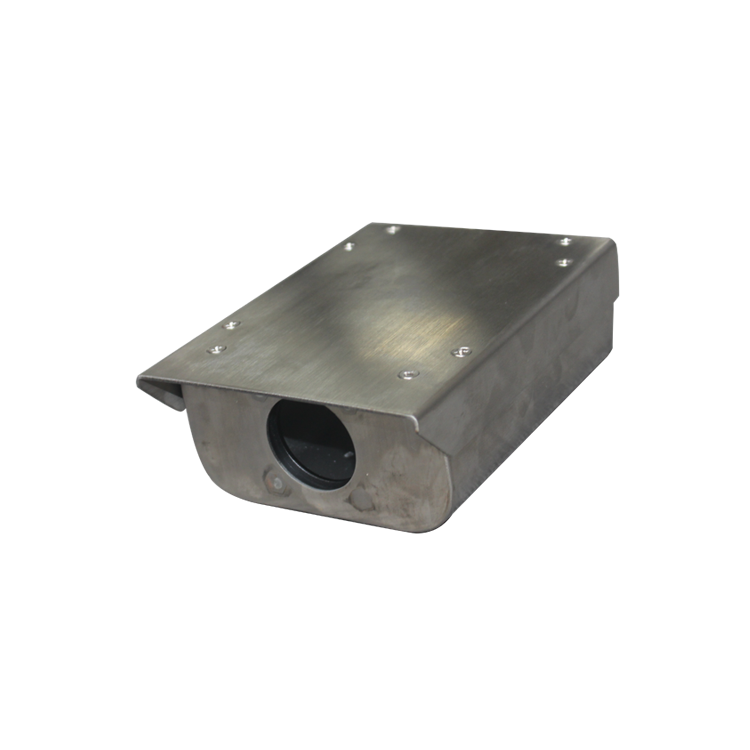

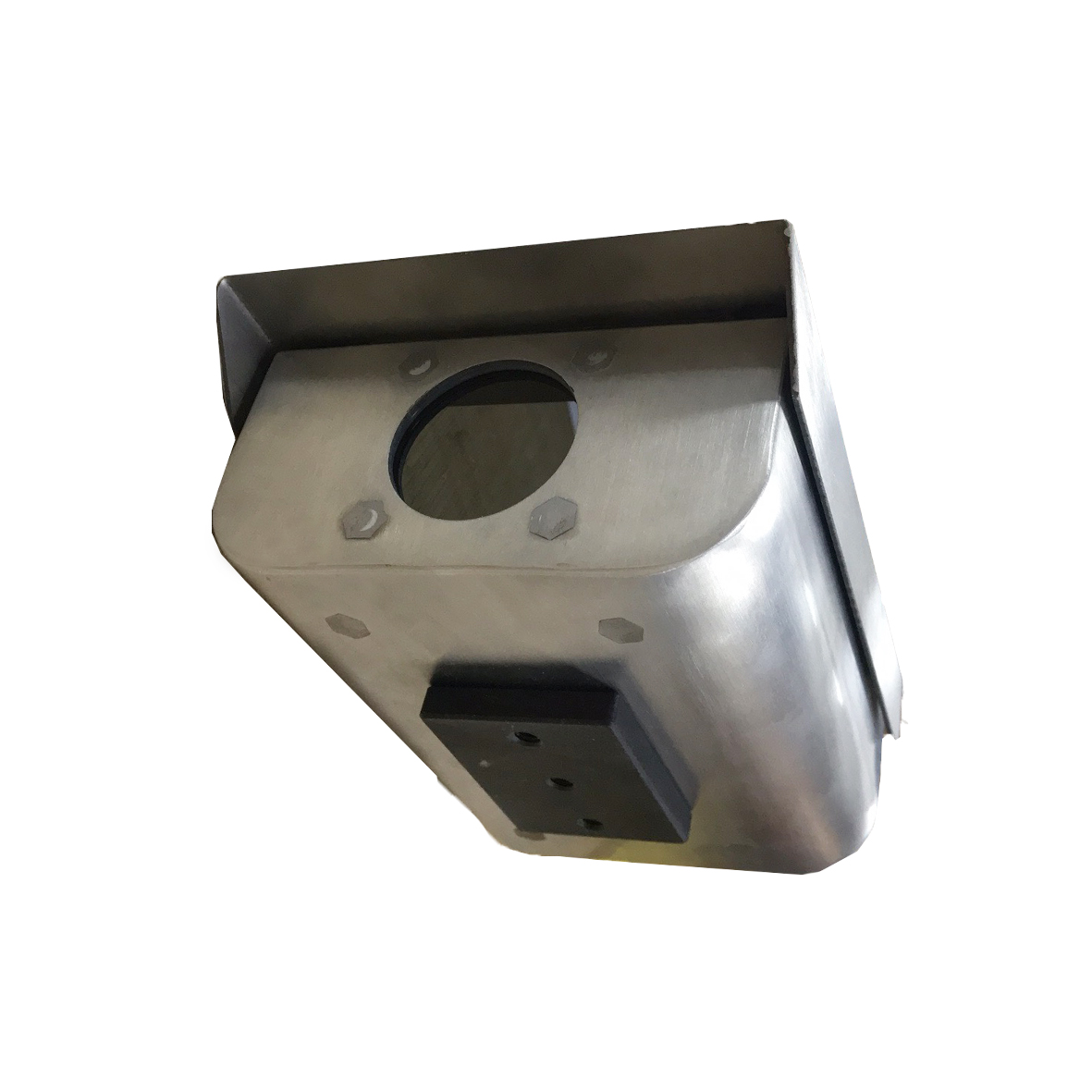

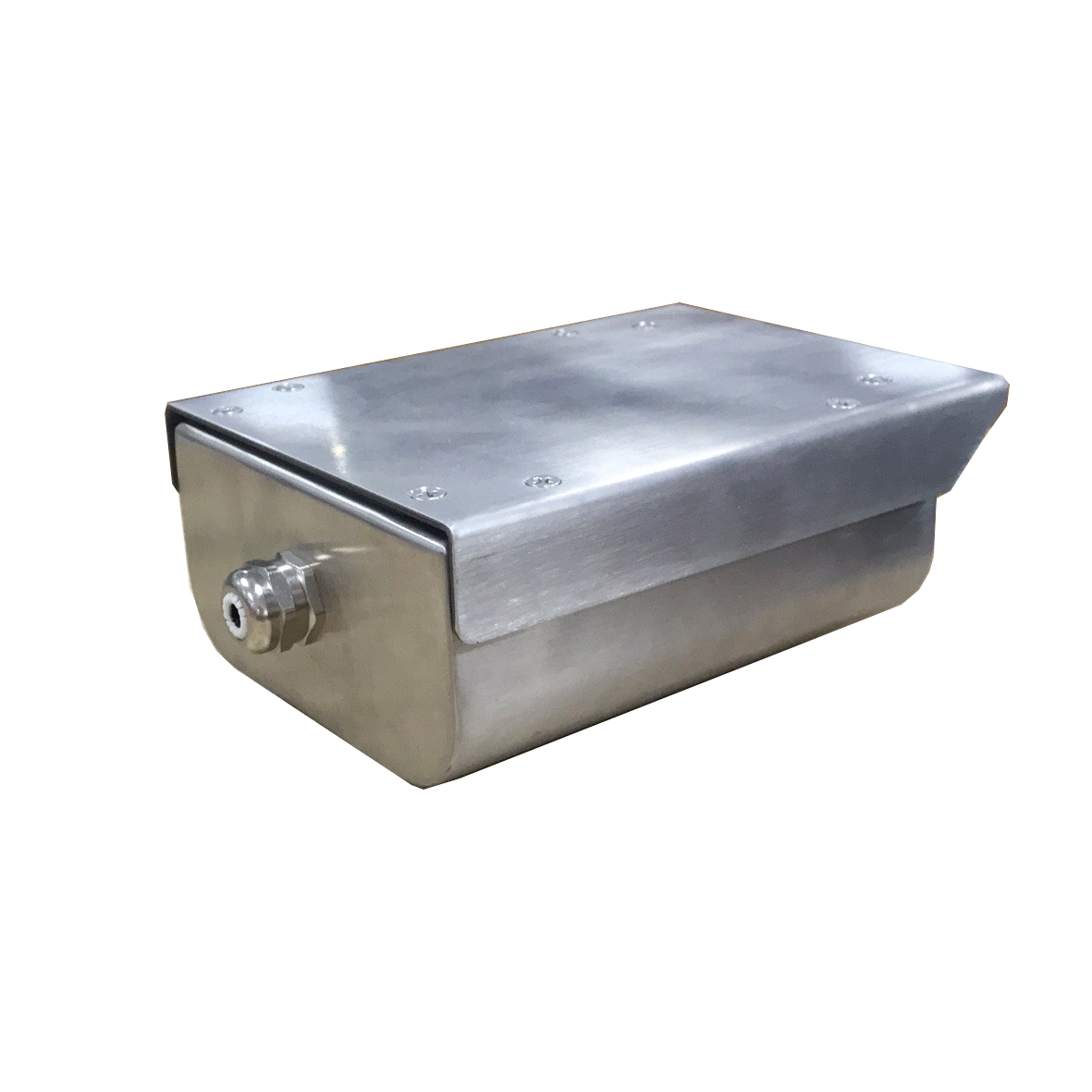

    • 采用不锈钢材质的防爆护罩,本安型机芯,视窗采用锗玻璃,危险恶劣环境适用;
    • 穿越粉尘,探明深处隐患,采用精准测温技术、成像清晰;
    • 无需接触即可精准探测,多点热源追踪,联动消防报警系统;
    • 支持CVBS和HDMI接口视频输出,方便集成,高性价比,经济实用;
    • 配套专业软件,提供数据分析和管理,各类报警、安全、设备运行状态记录;
    • 完善、丰富的SDK开发包,支持用户快速二次开发。

    型号参数

    型号 YS-BM640D YS-BM384D
    红外分辨率 640×480 384×288
    像素尺寸 17um
    帧频 30Hz 50Hz
    NETD ≤50mK@25℃
    工作波段 8~14um
    视场角 详见“Yoseen BM系列热像仪镜头列表”
    角分辨率
    测温范围 -20~150℃(可定制)
    测温精度 ±2℃或±2%,可提升至±0.4℃

     煤安防爆型红外热像仪

通用参数

图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪,支持点、线、多边形测温模板,支持模板内高低温追踪,支持设置多个屏蔽区
图像增强 自适应拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和、用户自定义等多种调色板
调焦方式 电动/手动,电动镜头支持自动对焦
数据
单帧温度 带温度信息的PNG或BMP或JPG图片格式
温度流 全辐射温度信息存储
视频 H.264,支持RTSP流媒体协议,MP4文件,支持HDMI输出接口
数据存储 支持TF卡扩展和存储,最大32GB
电气接口
电源 DC9~15V,典型功耗2.5W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,提供SDK开发包
串口 RS485/RS232-TTL
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入:0,输入电压1V以下;1,输入电压1~3.3V
环境参数
工作温度 -10~+60℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP68
抗冲击性 25G
抗振动性 2G
机械参数
重量
尺寸 170(L)*126.4(w)*74.2(H)mm(不含镜头)
安装 安装 3个1/4UNC底部螺纹孔(适配1/4UNC-20转接件)

oseen BM系列热像仪测温范围列表

测温范围 测温精度 NETD
-20~150 ±2℃或±2% 50mK
0~300 ±2℃或±2% 70mK
客户定制

IRTool

在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富,为用户使用提供便利。

离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

主要功能:

  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 热像仪管理及接口参数设置
  • 测温量程自适应切换、测温量程固定
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 单舱云台运动控制
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。



iTMS软件

格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。

  • 全数字多监测通道实时测温
  • 双视场图像匹配,红外、可见光图像融合,现场全景图
  • 监控预置位设置,时巡检,不间断巡检
  • 热像仪管理及接口参数设置
  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 监测数据库管理和查询
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供SDK软件包供用户自行开发软件,适用不同业务需求。
功能特性
  • 产品功能特性:
    • 集红外热成像、防爆护罩和智能算法于一体,体积小、重量轻;
    • 采用不锈钢材质的防爆护罩,本安型机芯,视窗采用锗玻璃,危险恶劣环境适用;
    • 穿越粉尘,探明深处隐患,采用精准测温技术、成像清晰;
    • 无需接触即可精准探测,多点热源追踪,联动消防报警系统;
    • 支持CVBS和HDMI接口视频输出,方便集成,高性价比,经济实用;
    • 配套专业软件,提供数据分析和管理,各类报警、安全、设备运行状态记录;
    • 完善、丰富的SDK开发包,支持用户快速二次开发。

    型号参数

    型号 YS-BM640D YS-BM384D
    红外分辨率 640×480 384×288
    像素尺寸 17um
    帧频 30Hz 50Hz
    NETD ≤50mK@25℃
    工作波段 8~14um
    视场角 详见“Yoseen BM系列热像仪镜头列表”
    角分辨率
    测温范围 -20~150℃(可定制)
    测温精度 ±2℃或±2%,可提升至±0.4℃

     煤安防爆型红外热像仪

通用参数

通用参数

图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪,支持点、线、多边形测温模板,支持模板内高低温追踪,支持设置多个屏蔽区
图像增强 自适应拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和、用户自定义等多种调色板
调焦方式 电动/手动,电动镜头支持自动对焦
数据
单帧温度 带温度信息的PNG或BMP或JPG图片格式
温度流 全辐射温度信息存储
视频 H.264,支持RTSP流媒体协议,MP4文件,支持HDMI输出接口
数据存储 支持TF卡扩展和存储,最大32GB
电气接口
电源 DC9~15V,典型功耗2.5W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,提供SDK开发包
串口 RS485/RS232-TTL
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入:0,输入电压1V以下;1,输入电压1~3.3V
环境参数
工作温度 -10~+60℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP68
抗冲击性 25G
抗振动性 2G
机械参数
重量
尺寸 170(L)*126.4(w)*74.2(H)mm(不含镜头)
安装 安装 3个1/4UNC底部螺纹孔(适配1/4UNC-20转接件)
其他参数

oseen BM系列热像仪测温范围列表

测温范围 测温精度 NETD
-20~150 ±2℃或±2% 50mK
0~300 ±2℃或±2% 70mK
客户定制
应用软件

IRTool

在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富,为用户使用提供便利。

离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

主要功能:

  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 热像仪管理及接口参数设置
  • 测温量程自适应切换、测温量程固定
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 单舱云台运动控制
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。



iTMS软件

格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。

  • 全数字多监测通道实时测温
  • 双视场图像匹配,红外、可见光图像融合,现场全景图
  • 监控预置位设置,时巡检,不间断巡检
  • 热像仪管理及接口参数设置
  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 监测数据库管理和查询
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供SDK软件包供用户自行开发软件,适用不同业务需求。
