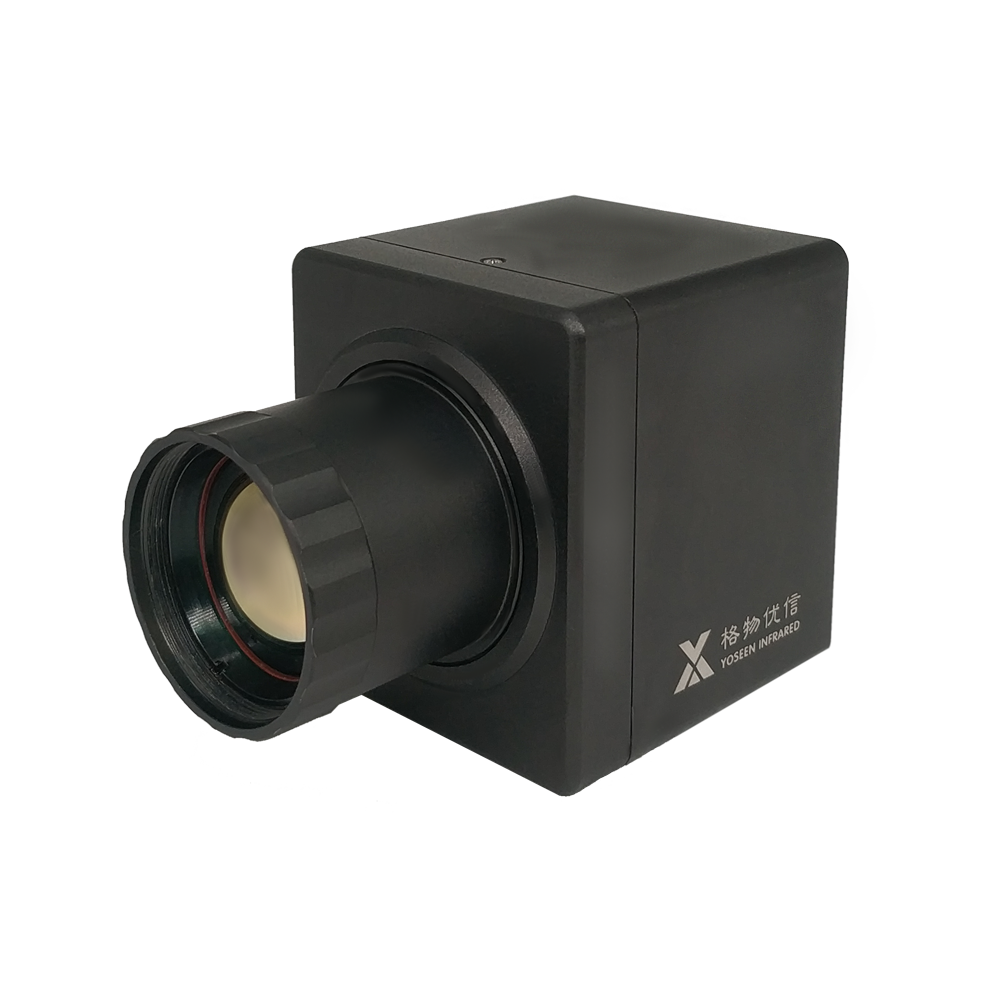

人体测温红外热像仪

采用非接触式区域性的高效温度测量监控系统。 它能够在人流密集的公共场所进行大面积监测,快速找出并对体温较高的人员进行标记并报警,如快速排查SARS、寨卡和埃博拉等引起的人体发热症状。 自动校正,无须人工干涉,内置参考黑体,彻底消除温度漂移,可长年稳定可靠工作,不受环境温度等因素干扰精度可达±0.4℃。同时可外置黑体测温精度可达±0.3℃ 该产品是机场口岸,检验检疫,卫生防疫等部门安全防护的理想设备。

产品功能

快速找出并标记发热人群,同时自动报警 利用先进的红外热图像技术,YS-X384D系列可以同时监测大范围人群的体温,毫秒级响应、快速找出体温较高的人群并对其进行红色标记(支持快速多个体标记),同时马上发出警报信号,轻松实现全天候监控。

人体测温红外热像仪

产品特点

测温范围

0℃~50℃ 测温范围越大时,温度灵敏度就会越低。对于普通的工业红外热像仪,测温范围是-20℃ 到+600℃,但是YOSEEN-X384D测温范围0℃~50℃保证了它拥有高温度灵敏度的特点。

测温精度 ±0.4℃(带黑体 ±0.3℃)

YS-X384D的测温精度是±0.4℃,而其他的工业用红外热像精度一般是± 2℃。这代表如果用工业红外热像仪测量一个体温为38℃的发烧病人,有可能测量结果是36℃,这对于紧急医疗检测来说是一个致命错误。

模块化设计,便于装配和维护

产品采用模块化设计,集成度高,测试简单,装配快捷,维护方便。

产品优势

精准的单点&多目标高温智能标记报警

YS-X384D可实现精准的单点&多目标高温自动标记报警,可设置多个隔离区域可有效防止错误报警和其他干扰。可设置区域报警范围,对温度较高的人进行报警和记录,而不会对其他的高温物体进行报警,比如烟头和食物。

软件系统功能强大,操作简单

YS-X384D软件系统功能强大,人机界面友好,支持多台同时显示,简单易用。操作员只需要接受短时间培训之后,就可以非常娴熟的操作整个机器。同时软件终身免费升级和维护。

丰富的应用经验和高可靠性

格物优信是一家专注于做红外测温技术的企业,YS-X384D是格物优信一款高精度专用于人体测温的高精度红外热像仪,产品投产多年拥有标准批量化的生产线,保证设备的高可靠性和稳定性。

产品参数

型号 X640A X384D
红外分辨率 640×480 384×288
像素尺寸 17um
帧频 50Hz
NETD ≤50mK@25℃
工作波段 8~14um
角分辨率
测温范围 20~50℃
测温精度 ±0.4℃(带黑体精度为±0.3℃()
电气接口
电源 DC9~15V,典型功耗2.5W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,

内置Web Server,兼容主流NVR产品,提供SDK开发包

串口 RS485,支持Pelco云台控制协议
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入,1路继电器输出
环境参数
工作温度 -20~+60℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP54
抗冲击性 25G
抗振动性 2G
机械参数
重量 240g(不含镜头)
尺寸 59(L)*58(W)*67(H)mm(不含镜头)
安装 1个1/4 UNC-20、4个M3螺纹安装孔
探测器性能
探测器类型 非晶硅红外微测辐射热计(无TEC)
分辨率/像元距离  640*480  384X288/17um(gen2)
灵敏度 ≤50mK at f/1.0 300K
帧频 50Hz
响应波段 8~14um



热像调节
极兴反转 黑热/白热
图像放大 X2 、X4
亮度 自动+手动
对比度 自动+手动
图像翻转 水平/垂直
光标分化 带十字分化光标



电源
工作电压范围 DC:+2.5V~+5.5V
典型工作电压 DC:3.7V
功耗 <0.7W(带伪彩功能);<0.6W(黑白)
反接保护
过欠电压保护





图像处理
非均匀校正技术 自适应非均匀性校正
开机时间 <3s
图像增强 DDE
图像显示分辨率 768×576
图像帧频 50Hz(PAL)
镜头(选配) 可选配镜头12mm/19mm/35mm/40mm/50mm



环境参数
工作温度范围 商用:-20℃~+60℃ 特殊用途:-40℃~60℃
存储温度范围 -45℃~+65℃
湿度 5%~95%无结露
抗震动冲击 振动:GJB 150-16 2.3.1
GJB 150-18 试验7 100g/6ms
抗温度冲击 -5℃/min (-40℃~+60℃)
功能特性

产品功能

快速找出并标记发热人群,同时自动报警 利用先进的红外热图像技术,YS-X384D系列可以同时监测大范围人群的体温,毫秒级响应、快速找出体温较高的人群并对其进行红色标记(支持快速多个体标记),同时马上发出警报信号,轻松实现全天候监控。

人体测温红外热像仪

产品特点

测温范围

0℃~50℃ 测温范围越大时,温度灵敏度就会越低。对于普通的工业红外热像仪,测温范围是-20℃ 到+600℃,但是YOSEEN-X384D测温范围0℃~50℃保证了它拥有高温度灵敏度的特点。

测温精度 ±0.4℃(带黑体 ±0.3℃)

YS-X384D的测温精度是±0.4℃,而其他的工业用红外热像精度一般是± 2℃。这代表如果用工业红外热像仪测量一个体温为38℃的发烧病人,有可能测量结果是36℃,这对于紧急医疗检测来说是一个致命错误。

模块化设计,便于装配和维护

产品采用模块化设计,集成度高,测试简单,装配快捷,维护方便。

产品优势

精准的单点&多目标高温智能标记报警

YS-X384D可实现精准的单点&多目标高温自动标记报警,可设置多个隔离区域可有效防止错误报警和其他干扰。可设置区域报警范围,对温度较高的人进行报警和记录,而不会对其他的高温物体进行报警,比如烟头和食物。

软件系统功能强大,操作简单

YS-X384D软件系统功能强大,人机界面友好,支持多台同时显示,简单易用。操作员只需要接受短时间培训之后,就可以非常娴熟的操作整个机器。同时软件终身免费升级和维护。

丰富的应用经验和高可靠性

格物优信是一家专注于做红外测温技术的企业,YS-X384D是格物优信一款高精度专用于人体测温的高精度红外热像仪,产品投产多年拥有标准批量化的生产线,保证设备的高可靠性和稳定性。

产品参数

型号 X640A X384D
红外分辨率 640×480 384×288
像素尺寸 17um
帧频 50Hz
NETD ≤50mK@25℃
工作波段 8~14um
角分辨率
测温范围 20~50℃
测温精度 ±0.4℃(带黑体精度为±0.3℃()
电气接口
电源 DC9~15V,典型功耗2.5W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,

内置Web Server,兼容主流NVR产品,提供SDK开发包

串口 RS485,支持Pelco云台控制协议
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入,1路继电器输出
环境参数
工作温度 -20~+60℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP54
抗冲击性 25G
抗振动性 2G
机械参数
重量 240g(不含镜头)
尺寸 59(L)*58(W)*67(H)mm(不含镜头)
安装 1个1/4 UNC-20、4个M3螺纹安装孔
通用参数
探测器性能
探测器类型 非晶硅红外微测辐射热计(无TEC)
分辨率/像元距离  640*480  384X288/17um(gen2)
灵敏度 ≤50mK at f/1.0 300K
帧频 50Hz
响应波段 8~14um



热像调节
极兴反转 黑热/白热
图像放大 X2 、X4
亮度 自动+手动
对比度 自动+手动
图像翻转 水平/垂直
光标分化 带十字分化光标



电源
工作电压范围 DC:+2.5V~+5.5V
典型工作电压 DC:3.7V
功耗 <0.7W(带伪彩功能);<0.6W(黑白)
反接保护
过欠电压保护





图像处理
非均匀校正技术 自适应非均匀性校正
开机时间 <3s
图像增强 DDE
图像显示分辨率 768×576
图像帧频 50Hz(PAL)
镜头(选配) 可选配镜头12mm/19mm/35mm/40mm/50mm



环境参数
工作温度范围 商用:-20℃~+60℃ 特殊用途:-40℃~60℃
存储温度范围 -45℃~+65℃
湿度 5%~95%无结露
抗震动冲击 振动:GJB 150-16 2.3.1
GJB 150-18 试验7 100g/6ms
抗温度冲击 -5℃/min (-40℃~+60℃)
其他参数
应用软件
