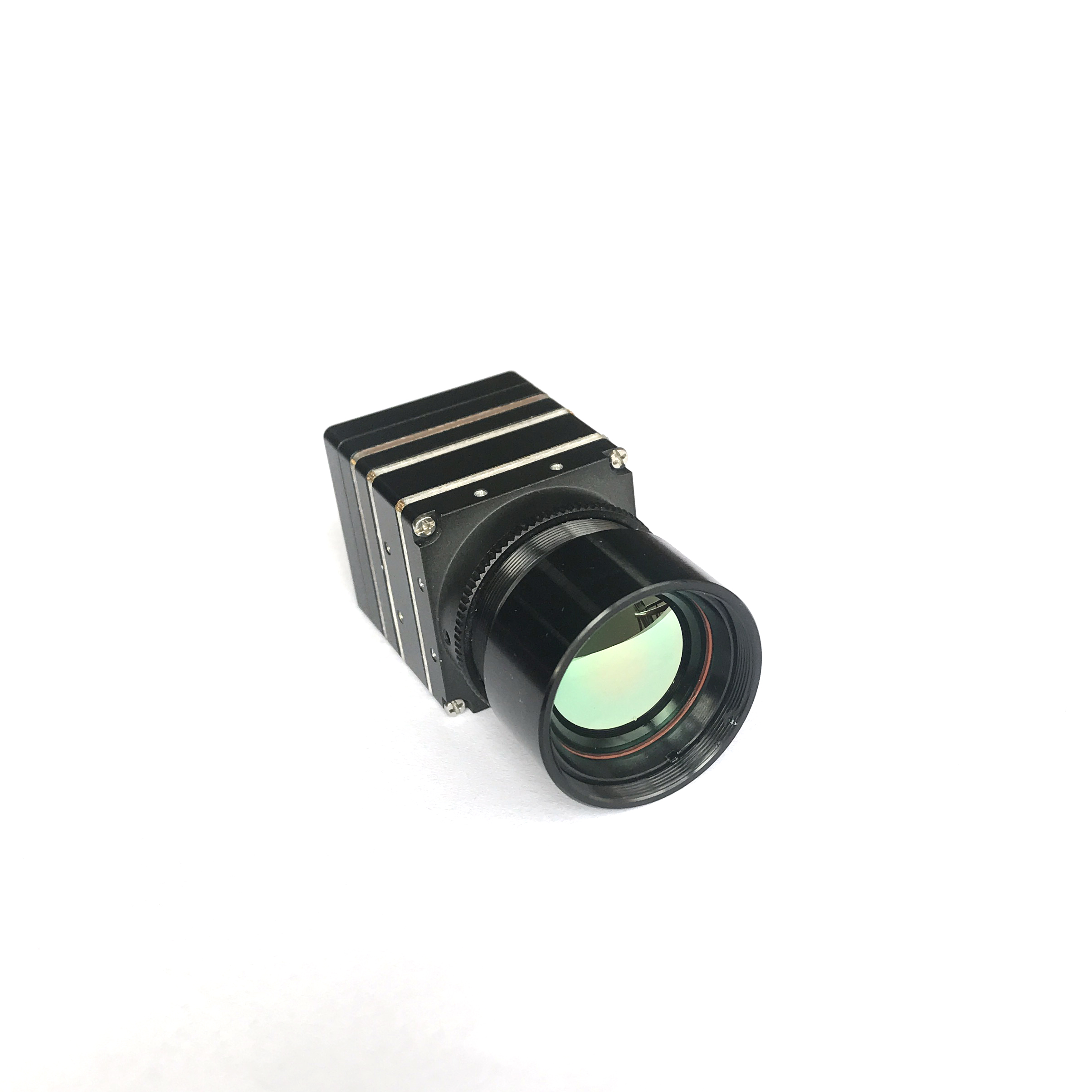

红外人体测温热像仪模组
采用非接触式区域性的高效温度测量监控系统。 它能够在人流密集的公共场所进行大面积监测,快速找出并对体温较高的人员进行标记并报警,如快速排查SARS、寨卡和埃博拉等引起的人体发热症状。 自动校正,无须人工干涉,内置参考黑体,彻底消除温度漂移,可长年稳定可靠工作,不受环境温度等因素干扰精度可达±0.4℃。同时可外置黑体测温精度可达±0.3℃ 该产品是机场口岸,检验检疫,卫生防疫等部门安全防护的理想设备。
产品功能
快速找出并标记发热人群,同时自动报警 利用先进的红外热图像技术,YS-X384D系列可以同时监测大范围人群的体温,毫秒级响应、快速找出体温较高的人群并对其进行红色标记(支持快速多个体标记),同时马上发出警报信号,轻松实现全天候监控。
产品特点
测温范围
0℃~50℃测温范围越大时,温度灵敏度就会越低。对于普通的工业红外热像仪,测温范围是-20℃ 到+600℃,但是YOSEEN-X384D测温范围0℃~50℃保证了它拥有高温度灵敏度的特点。
测温精度 ±0.4℃(带黑体 ±0.3℃)
YS-X384D的测温精度是±0.4℃,而其他的工业用红外热像精度一般是± 2℃。这代表如果用工业红外热像仪测量一个体温为38℃的发烧病人,有可能测量结果是36℃,这对于紧急医疗检测来说是一个致命错误。
模块化设计,便于装配和维护
产品采用模块化设计,集成度高,测试简单,装配快捷,维护方便。
产品优势
精准的单点&多目标高温智能标记报警
YS-X384D可实现精准的单点&多目标高温自动标记报警,可设置多个隔离区域可有效防止错误报警和其他干扰。可设置区域报警范围,对温度较高的人进行报警和记录,而不会对其他的高温物体进行报警,比如烟头和食物。
软件系统功能强大,操作简单
YS-X384D软件系统功能强大,人机界面友好,支持多台同时显示,简单易用。操作员只需要接受短时间培训之后,就可以非常娴熟的操作整个机器。同时软件终身免费升级和维护。
丰富的应用经验和高可靠性
格物优信是一家专注于做红外测温技术的企业,YS-X384D是格物优信一款高精度专用于人体测温的高精度红外热像仪,产品投产多年拥有标准批量化的生产线,保证设备的高可靠性和稳定性。
产品参数
型号 | X640A | X384D | ||
红外分辨率 | 640×480 | 384×288 | ||
像素尺寸 | 17um | |||
帧频 | 50Hz | |||
NETD | ≤50mK@25℃ | |||
工作波段 | 8~14um | |||
角分辨率 | ||||
测温范围 | 20~50℃ | |||
测温精度 | ±0.4℃(带黑体精度为±0.3℃() |
电气接口 | |
电源 | DC9~15V,典型功耗2.5W@25℃ |
模拟视频 | NTSC/PAL |
以太网 | 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,
内置Web Server,兼容主流NVR产品,提供SDK开发包 |
串口 | RS485,支持Pelco云台控制协议 |
电动镜头 | 支持12V电动镜头 |
GPIO | 1路磁隔离输入,1路继电器输出 |
环境参数 | |
工作温度 | -20~+60℃ |
储存温度 | -40ºC~+85℃ |
湿度 | 非冷凝10%~95% |
外壳防护 | IP54 |
抗冲击性 | 25G |
抗振动性 | 2G |
机械参数 | |
重量 | 240g(不含镜头) |
尺寸 | 59(L)*58(W)*67(H)mm(不含镜头) |
安装 | 1个1/4 UNC-20、4个M3螺纹安装孔 |
探测器性能 | |
探测器类型 | 非晶硅红外微测辐射热计(无TEC) |
分辨率/像元距离 | 640*480 384X288/17um(gen2) |
灵敏度 | ≤50mK at f/1.0 300K |
帧频 | 50Hz |
响应波段 | 8~14um |
热像调节 | |
极兴反转 | 黑热/白热 |
图像放大 | X2 、X4 |
亮度 | 自动+手动 |
对比度 | 自动+手动 |
图像翻转 | 水平/垂直 |
光标分化 | 带十字分化光标 |
电源 | |
工作电压范围 | DC:+2.5V~+5.5V |
典型工作电压 | DC:3.7V |
功耗 | <0.7W(带伪彩功能);<0.6W(黑白) |
反接保护 | 有 |
过欠电压保护 | 有 |
图像处理 | |
非均匀校正技术 | 自适应非均匀性校正 |
开机时间 | <3s |
图像增强 | DDE |
图像显示分辨率 | 768×576 |
图像帧频 | 50Hz(PAL) |
镜头(选配) | 可选配镜头12mm/19mm/35mm/40mm/50mm |
环境参数 | |
工作温度范围 | 商用:-20℃~+60℃ 特殊用途:-40℃~60℃ |
存储温度范围 | -45℃~+65℃ |
湿度 | 5%~95%无结露 |
抗震动冲击 | 振动:GJB 150-16 2.3.1 |
GJB 150-18 试验7 100g/6ms | |
抗温度冲击 | -5℃/min (-40℃~+60℃) |
- 功能特性
-
产品功能
快速找出并标记发热人群,同时自动报警 利用先进的红外热图像技术,YS-X384D系列可以同时监测大范围人群的体温,毫秒级响应、快速找出体温较高的人群并对其进行红色标记(支持快速多个体标记),同时马上发出警报信号,轻松实现全天候监控。
产品特点
测温范围
0℃~50℃测温范围越大时,温度灵敏度就会越低。对于普通的工业红外热像仪,测温范围是-20℃ 到+600℃,但是YOSEEN-X384D测温范围0℃~50℃保证了它拥有高温度灵敏度的特点。
测温精度 ±0.4℃(带黑体 ±0.3℃)
YS-X384D的测温精度是±0.4℃,而其他的工业用红外热像精度一般是± 2℃。这代表如果用工业红外热像仪测量一个体温为38℃的发烧病人,有可能测量结果是36℃,这对于紧急医疗检测来说是一个致命错误。
模块化设计,便于装配和维护
产品采用模块化设计,集成度高,测试简单,装配快捷,维护方便。
产品优势
精准的单点&多目标高温智能标记报警
YS-X384D可实现精准的单点&多目标高温自动标记报警,可设置多个隔离区域可有效防止错误报警和其他干扰。可设置区域报警范围,对温度较高的人进行报警和记录,而不会对其他的高温物体进行报警,比如烟头和食物。
软件系统功能强大,操作简单
YS-X384D软件系统功能强大,人机界面友好,支持多台同时显示,简单易用。操作员只需要接受短时间培训之后,就可以非常娴熟的操作整个机器。同时软件终身免费升级和维护。
丰富的应用经验和高可靠性
格物优信是一家专注于做红外测温技术的企业,YS-X384D是格物优信一款高精度专用于人体测温的高精度红外热像仪,产品投产多年拥有标准批量化的生产线,保证设备的高可靠性和稳定性。
产品参数
型号 X640A X384D 红外分辨率 640×480 384×288 像素尺寸 17um 帧频 50Hz NETD ≤50mK@25℃ 工作波段 8~14um 角分辨率 测温范围 20~50℃ 测温精度 ±0.4℃(带黑体精度为±0.3℃() 电气接口 电源 DC9~15V,典型功耗2.5W@25℃ 模拟视频 NTSC/PAL 以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议, 内置Web Server,兼容主流NVR产品,提供SDK开发包
串口 RS485,支持Pelco云台控制协议 电动镜头 支持12V电动镜头 GPIO 1路磁隔离输入,1路继电器输出 环境参数 工作温度 -20~+60℃ 储存温度 -40ºC~+85℃ 湿度 非冷凝10%~95% 外壳防护 IP54 抗冲击性 25G 抗振动性 2G 机械参数 重量 240g(不含镜头) 尺寸 59(L)*58(W)*67(H)mm(不含镜头) 安装 1个1/4 UNC-20、4个M3螺纹安装孔 - 通用参数
-
探测器性能 探测器类型 非晶硅红外微测辐射热计(无TEC) 分辨率/像元距离 640*480 384X288/17um(gen2) 灵敏度 ≤50mK at f/1.0 300K 帧频 50Hz 响应波段 8~14um 热像调节 极兴反转 黑热/白热 图像放大 X2 、X4 亮度 自动+手动 对比度 自动+手动 图像翻转 水平/垂直 光标分化 带十字分化光标 电源 工作电压范围 DC:+2.5V~+5.5V 典型工作电压 DC:3.7V 功耗 <0.7W(带伪彩功能);<0.6W(黑白) 反接保护 有 过欠电压保护 有 图像处理 非均匀校正技术 自适应非均匀性校正 开机时间 <3s 图像增强 DDE 图像显示分辨率 768×576 图像帧频 50Hz(PAL) 镜头(选配) 可选配镜头12mm/19mm/35mm/40mm/50mm 环境参数 工作温度范围 商用:-20℃~+60℃ 特殊用途:-40℃~60℃ 存储温度范围 -45℃~+65℃ 湿度 5%~95%无结露 抗震动冲击 振动:GJB 150-16 2.3.1 GJB 150-18 试验7 100g/6ms 抗温度冲击 -5℃/min (-40℃~+60℃) - 其他参数
-
