测温型双光谱红外球机

DS系列双光谱球机集可见光、红外热成像、智能云台和智能算法于一体,产品适用于实时预览、自动检测、自动报警、数据存储与分析等重要安全场合。

产品说明

双光球型云台热像仪(大)集高稳定性红外热像仪、高清可见光网络摄像机、智能云台于一体,可对有多个待测目标或多个待测区域的森林、厂房、边境等大规模性场所进行实时双光监控。红外热像仪可在完全漆黑及微光的条件下提供清晰的红外图像,可同时监测大范围内的所有温度,出现高于预设温度时,立即报警提示;20倍变焦的高清可见光摄像机LED补光灯,可进一步扩大目标识别范围,辅助进行分析诊断。具有360°智能巡航功能,布控灵活。

双光球型云台热像仪(大)护罩内部空间大,可内置电动红外镜头及定制化配件,如加热装置、散热装置等。坚固耐用的防水护罩保证设备在恶劣环境下仍具有出色的环境感知能力。高精度云台保证热像仪运行平稳,定位精确,配合格物优信专利算法及智能化目标分析和管理软件,为您的设备和资产安全提供24小时、360°全天候全范围的守护。设备适用于需要实时预览、预置位检测、自动报警、数据存储与分析等功能的重要安全场合,例如安防电力监控海事监控消防监控等。

产品及软件功能

为帮助用户快速使用双光球型云台热像仪产品,我司特配备IRTool Pro专业红外分析软件,支持红外与可见光双光画面预览以及测温和设备管理。

  • 测温准确,图像清晰

采用精准测温技术的同时,优异的图像算法更能协助展现场景细微差异。支持温度标记,支持铁红、白热、高对比度等多种调色板,为您打造不一样的温度“视界”

  • 运行稳定,适应恶劣天气

设备IP防护等级达到IP67,防雷、防浪涌、防突波、符合EMC 四级标准,可用于室外

  • 自由巡航,随心监测

6条巡航扫描路径,256个预置点,预制点精度<0.05°,云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作皆可自由设置。

  • 人性化管理软件

记录各类设备安全、设备运行状态、温度报警等信息,供信息的整理与回看

  • 双光球型云台热像仪(大)配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求



产品外观及尺寸

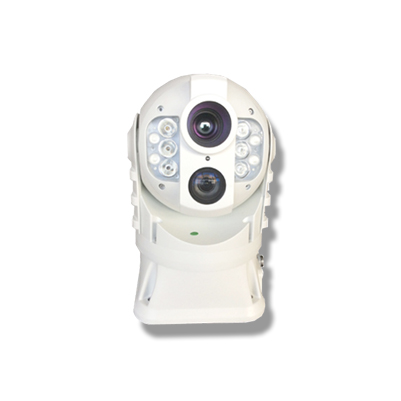

双光球型云台热像仪(大)产品外观双光球型云台热像仪(大)外观如图所示。外观美观,球机漆面平整均匀、表面光滑无掉漆。

测温型双光谱红外球机双光球型云台热像仪(大)的机械安装尺寸如图所示。热像仪底部有4个螺纹安装孔。支持正装或倒装(倒装不防水),可直接固定在支架上。安装时建议使用全部4个安装孔作为固定。

测温型双光谱红外球机

 产品参数

特点/性能 DS-BM-2007-X384D DS-BM-2007-X640D
红外热成像参数
分辨率 384×288 640×480
热灵敏度 ≤50mk@25℃
帧频 50Hz 30Hz
响应波段 8~14μm
测温范围 支持多种测温范围,详见“双光球型云台热像仪(大)测温范围列表”
镜头 支持多种红外镜头,最大支持35mm无热化镜头,25mm电动镜头,详见“双光球型云台热像仪(大)红外镜头列表”
测温方式 点测温、区域测温
温度显示 支持全局高低温追踪,全局平均温度,点/线/多边形等多种测温模式,可添加多个测温对象。所有测温对象可独立设报警阈值范围,采样周期,绘制历史温度曲线图
调焦 定焦,手动调焦,电动调焦,自动对焦
调色板 白热,黑热,铁红,彩虹等
视频输出 100M以太网+PAL模拟视频,带测温区域显示
可见光参数
图像分辨率 1920×1080
分辨率 200万像素
传感器类型 1/2.8″ Progressive Scan CMOS
镜头 20倍光学变焦,f=4.7~94mm
水平视角 61.4°~2.9°(广角-望远)
近摄距 10mm~1500mm(广角-望远)
最低照度 彩色:0.05Lux @ (F1.6,AGC ON);黑白:0.01Lux @ (F1.6,AGC ON)
业务功能 支持WEB配置,支持OSD;支持实时视频传输,支持后端存储回放;支持JPG抓图,视频录制;支持统一客户端远程监控;
球机性能
控制 支持自主平台软件,RS485控制
云台通信接口 内置交换机模块,热成像、可见光通过一个网线输出
云台指令控制 云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制
预置点 256个预置点,预制精度<0.05°
巡航扫描 6条,每条可设置16个预置点,预置时间可调
焦距速度自动控制 控制速度根据白光焦距的长短自动调节
垂直角度 -20°(俯视)~+90°(仰视)
水平角度 360°连续旋转,无监视盲区
垂直旋转速度 键控100°/s,手动0.5°~80°/s
水平旋转速度 键控100°/s ,手动0.5°~80°/s
上电动作 可设置球机的上电初始动作(上电后自动走到247号预置点)
安装方式 支持直立式和倒挂式安装(设置251号预置点正装,设置252号预置点吊装)
补光灯 支持白光灯,灯光键手动控制,区分近光和远光
网络功能处理
数据接口 100M网络输出
视频处理 H.264/MJPEG
网络协议 TCP/IP,HTTP,RTP,RTSP,NTP,ONVIF
业务功能 支持JPG抓图,视频录制,温度流录制;支持统一客户端监控软件;提供完善的SDK开发包(包含JAVA的开发包)
一般规范
整机重量 ≤6Kg
出线方式 侧出线或者底部出线可选,侧出线是航空插座和航空线,底部出线是中心孔引出线
球体材质 铝合金
外观 球机漆面平整均匀、表面光滑无掉漆
防护镜片 双光路均有防护透镜,其中红外用锗透镜片
电源 DC12V,整机功耗<50W
防护等级 IP67,TVS 3000V 防雷、防浪涌、防突波、符合EMC 四级标准
工作温度 -20℃~50℃,湿度小于90%
二次开发
软件支持 提供完善的云台控制、可见光、红外热像的相关软件或者SDK开发包



应用领域

格物优信双光球型云台热像仪(大)广泛应用于安防、电力监控、海事监控、消防监控等。可适用于有多个检测目标或多块检测区域的仓库、厂房、森林、海事等各个应用场景。

测温型双光谱红外球机测温型双光谱红外球机

测温范围及镜头

双光球型云台热像仪(大)测温范围列表

测温范围 测温精度 NETD
-20~150℃ ±2℃或±2% 50mK
0~300℃ ±2℃或±2% 70mK
60~600℃ ±2℃或±2% 50/90mK
更多测温范围请来电垂询







双光球型云台热像仪镜头列表(以X384D产品为例

焦距 视场角 角分辨率 探测距离

(车辆)/m

探测距离

(人)/m

识别距离(车辆)/m 识别距离(人)/m 辨认距离(车辆)/m 辨认距离(人)/m
4mm 97° x 71° 4.25mrad 361 117 90 29 45 15
5mm 67° x 50° 3.4mrad 451 147 113 37 56 18
7mm 51.2°x 38.5° 2.4mrad 639 208 160 52 80 26
10mm 36° x 27° 1.7mrad 902 294 225 74 113 37
15mm 24.6°x 18.6° 1.1mrad 1353 441 338 110 169 55
17mm 21.7°x 16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9°x 11.2° 0.68mrad 2255 735 564 184 282 92
更多镜头请来电垂询
DS384-RCX-200
 球机性能
云台通信数据 可通过指令获取云台水平、俯仰角度数据
云台通信接口 热成像、可见光双路通过内置交换机百兆网络输出(红外和可见光)
云台指令控制 云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制
预置点 256个预置点
巡航扫描 6条,每条科设置16个预置点,预置时间可调
焦距速度自动控制 控制速度根据白光焦距的长短自动调节
垂直角度 -20°(吊装时仰视)~+90(吊装时俯视)°
水平角度 360°连续旋转,无监视盲区
垂直旋转速度 键控100° /s,手动0.5°~80° /s
水平旋转速度 键控100° /s,手动0.5°~80° /s
自动翻转功能 垂直方向实现180° 自动翻转连续监控
上电动作 可设置球机的上电初动作
安装方式 出厂默认:吊装
一般规范
整机重量 ≤6Kg
球体材质 镁合金
电源 DC12V给热成像供电
对外接口 航空插座连接,外接航空线长度2.5米,底部出线。DC12V供电,可见光和红外线同一个网线输出
防护等级 IP67,TVS 3000V防雷、防浪涌、防突波、符合EMC四级标准
工作温度 -40℃~60℃,湿度小于90%
辅助功能 带常开风扇,便于散热
二次开发
软件支持 提供完善的云台控制、可见光的SDK开发包

IRTool

在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富强大,为用户使用提供便利。

离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

主要功能:

  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 热像仪管理及接口参数设置
  • 测温量程自适应切换、测温量程固定
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 单舱云台运动控制
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。



iTMS软件

格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。

  • 全数字多监测通道实时测温
  • 双视场图像匹配,红外、可见光图像融合,现场全景图
  • 监控预置位设置,时巡检,不间断巡检
  • 热像仪管理及接口参数设置
  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 监测数据库管理和查询
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。
功能特性

产品说明

双光球型云台热像仪(大)集高稳定性红外热像仪、高清可见光网络摄像机、智能云台于一体,可对有多个待测目标或多个待测区域的森林、厂房、边境等大规模性场所进行实时双光监控。红外热像仪可在完全漆黑及微光的条件下提供清晰的红外图像,可同时监测大范围内的所有温度,出现高于预设温度时,立即报警提示;20倍变焦的高清可见光摄像机LED补光灯,可进一步扩大目标识别范围,辅助进行分析诊断。具有360°智能巡航功能,布控灵活。

双光球型云台热像仪(大)护罩内部空间大,可内置电动红外镜头及定制化配件,如加热装置、散热装置等。坚固耐用的防水护罩保证设备在恶劣环境下仍具有出色的环境感知能力。高精度云台保证热像仪运行平稳,定位精确,配合格物优信专利算法及智能化目标分析和管理软件,为您的设备和资产安全提供24小时、360°全天候全范围的守护。设备适用于需要实时预览、预置位检测、自动报警、数据存储与分析等功能的重要安全场合,例如安防电力监控海事监控消防监控等。

产品及软件功能

为帮助用户快速使用双光球型云台热像仪产品,我司特配备IRTool Pro专业红外分析软件,支持红外与可见光双光画面预览以及测温和设备管理。

  • 测温准确,图像清晰

采用精准测温技术的同时,优异的图像算法更能协助展现场景细微差异。支持温度标记,支持铁红、白热、高对比度等多种调色板,为您打造不一样的温度“视界”

  • 运行稳定,适应恶劣天气

设备IP防护等级达到IP67,防雷、防浪涌、防突波、符合EMC 四级标准,可用于室外

  • 自由巡航,随心监测

6条巡航扫描路径,256个预置点,预制点精度<0.05°,云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作皆可自由设置。

  • 人性化管理软件

记录各类设备安全、设备运行状态、温度报警等信息,供信息的整理与回看

  • 双光球型云台热像仪(大)配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求



产品外观及尺寸

双光球型云台热像仪(大)产品外观双光球型云台热像仪(大)外观如图所示。外观美观,球机漆面平整均匀、表面光滑无掉漆。

测温型双光谱红外球机双光球型云台热像仪(大)的机械安装尺寸如图所示。热像仪底部有4个螺纹安装孔。支持正装或倒装(倒装不防水),可直接固定在支架上。安装时建议使用全部4个安装孔作为固定。

测温型双光谱红外球机

 产品参数

特点/性能 DS-BM-2007-X384D DS-BM-2007-X640D
红外热成像参数
分辨率 384×288 640×480
热灵敏度 ≤50mk@25℃
帧频 50Hz 30Hz
响应波段 8~14μm
测温范围 支持多种测温范围,详见“双光球型云台热像仪(大)测温范围列表”
镜头 支持多种红外镜头,最大支持35mm无热化镜头,25mm电动镜头,详见“双光球型云台热像仪(大)红外镜头列表”
测温方式 点测温、区域测温
温度显示 支持全局高低温追踪,全局平均温度,点/线/多边形等多种测温模式,可添加多个测温对象。所有测温对象可独立设报警阈值范围,采样周期,绘制历史温度曲线图
调焦 定焦,手动调焦,电动调焦,自动对焦
调色板 白热,黑热,铁红,彩虹等
视频输出 100M以太网+PAL模拟视频,带测温区域显示
可见光参数
图像分辨率 1920×1080
分辨率 200万像素
传感器类型 1/2.8″ Progressive Scan CMOS
镜头 20倍光学变焦,f=4.7~94mm
水平视角 61.4°~2.9°(广角-望远)
近摄距 10mm~1500mm(广角-望远)
最低照度 彩色:0.05Lux @ (F1.6,AGC ON);黑白:0.01Lux @ (F1.6,AGC ON)
业务功能 支持WEB配置,支持OSD;支持实时视频传输,支持后端存储回放;支持JPG抓图,视频录制;支持统一客户端远程监控;
球机性能
控制 支持自主平台软件,RS485控制
云台通信接口 内置交换机模块,热成像、可见光通过一个网线输出
云台指令控制 云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制
预置点 256个预置点,预制精度<0.05°
巡航扫描 6条,每条可设置16个预置点,预置时间可调
焦距速度自动控制 控制速度根据白光焦距的长短自动调节
垂直角度 -20°(俯视)~+90°(仰视)
水平角度 360°连续旋转,无监视盲区
垂直旋转速度 键控100°/s,手动0.5°~80°/s
水平旋转速度 键控100°/s ,手动0.5°~80°/s
上电动作 可设置球机的上电初始动作(上电后自动走到247号预置点)
安装方式 支持直立式和倒挂式安装(设置251号预置点正装,设置252号预置点吊装)
补光灯 支持白光灯,灯光键手动控制,区分近光和远光
网络功能处理
数据接口 100M网络输出
视频处理 H.264/MJPEG
网络协议 TCP/IP,HTTP,RTP,RTSP,NTP,ONVIF
业务功能 支持JPG抓图,视频录制,温度流录制;支持统一客户端监控软件;提供完善的SDK开发包(包含JAVA的开发包)
一般规范
整机重量 ≤6Kg
出线方式 侧出线或者底部出线可选,侧出线是航空插座和航空线,底部出线是中心孔引出线
球体材质 铝合金
外观 球机漆面平整均匀、表面光滑无掉漆
防护镜片 双光路均有防护透镜,其中红外用锗透镜片
电源 DC12V,整机功耗<50W
防护等级 IP67,TVS 3000V 防雷、防浪涌、防突波、符合EMC 四级标准
工作温度 -20℃~50℃,湿度小于90%
二次开发
软件支持 提供完善的云台控制、可见光、红外热像的相关软件或者SDK开发包



应用领域

格物优信双光球型云台热像仪(大)广泛应用于安防、电力监控、海事监控、消防监控等。可适用于有多个检测目标或多块检测区域的仓库、厂房、森林、海事等各个应用场景。

测温型双光谱红外球机测温型双光谱红外球机

通用参数

测温范围及镜头

双光球型云台热像仪(大)测温范围列表

测温范围 测温精度 NETD
-20~150℃ ±2℃或±2% 50mK
0~300℃ ±2℃或±2% 70mK
60~600℃ ±2℃或±2% 50/90mK
更多测温范围请来电垂询







双光球型云台热像仪镜头列表(以X384D产品为例

焦距 视场角 角分辨率 探测距离

(车辆)/m

探测距离

(人)/m

识别距离(车辆)/m 识别距离(人)/m 辨认距离(车辆)/m 辨认距离(人)/m
4mm 97° x 71° 4.25mrad 361 117 90 29 45 15
5mm 67° x 50° 3.4mrad 451 147 113 37 56 18
7mm 51.2°x 38.5° 2.4mrad 639 208 160 52 80 26
10mm 36° x 27° 1.7mrad 902 294 225 74 113 37
15mm 24.6°x 18.6° 1.1mrad 1353 441 338 110 169 55
17mm 21.7°x 16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9°x 11.2° 0.68mrad 2255 735 564 184 282 92
更多镜头请来电垂询
其他参数
DS384-RCX-200
 球机性能
云台通信数据 可通过指令获取云台水平、俯仰角度数据
云台通信接口 热成像、可见光双路通过内置交换机百兆网络输出(红外和可见光)
云台指令控制 云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制
预置点 256个预置点
巡航扫描 6条,每条科设置16个预置点,预置时间可调
焦距速度自动控制 控制速度根据白光焦距的长短自动调节
垂直角度 -20°(吊装时仰视)~+90(吊装时俯视)°
水平角度 360°连续旋转,无监视盲区
垂直旋转速度 键控100° /s,手动0.5°~80° /s
水平旋转速度 键控100° /s,手动0.5°~80° /s
自动翻转功能 垂直方向实现180° 自动翻转连续监控
上电动作 可设置球机的上电初动作
安装方式 出厂默认:吊装
一般规范
整机重量 ≤6Kg
球体材质 镁合金
电源 DC12V给热成像供电
对外接口 航空插座连接,外接航空线长度2.5米,底部出线。DC12V供电,可见光和红外线同一个网线输出
防护等级 IP67,TVS 3000V防雷、防浪涌、防突波、符合EMC四级标准
工作温度 -40℃~60℃,湿度小于90%
辅助功能 带常开风扇,便于散热
二次开发
软件支持 提供完善的云台控制、可见光的SDK开发包
应用软件

IRTool

在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富强大,为用户使用提供便利。

离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

主要功能:

  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 热像仪管理及接口参数设置
  • 测温量程自适应切换、测温量程固定
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 单舱云台运动控制
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。



iTMS软件

格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件,支持温度/图像混合式的热像仪传输方案,又能对主流可见光监控摄像机进行同步管理,是多台热像仪联网控制和多台双光谱系统的标配软件。

  • 全数字多监测通道实时测温
  • 双视场图像匹配,红外、可见光图像融合,现场全景图
  • 监控预置位设置,时巡检,不间断巡检
  • 热像仪管理及接口参数设置
  • 实时拍照、温度流录制、视频录制、温度曲线录制
  • 带温度数据的热图像实时抓拍和录像
  • 等温分析、温度高温/低温/区间报警
  • 手动调焦、测温校正、电动调焦
  • 实时测温分析工具(点、线、圆、矩形),鼠标实时测温、电子背胶
  • 图像温度显示调整(亮度、对比度、增益)、更换调色板、DDE数字增强
  • 测温对象测温参数差异化设置
  • 监测数据库管理和查询
  • 温度数据后分析,报告模板创建,自动生成报告
  • 提供多尺度的SDK供用户自行开发软件,适用不同业务需求。
