电力金具正常运行时,电流通过会产生一定热量,温度分布相对均匀;若存在故障,局部电阻增大或散热异常,会导致温度升高,形成“热点”。
电力金具在日常工作运行过程中,有几种常见故障类型,例如接触不良,其线夹/连接器氧化、螺栓松动、接触面积不足,会造成接触点温度显著升高,呈现局部高温区,可能伴随“热斑”,根据行业规定,线夹正常温度≤70℃,超过80℃视为异常;例如过载发热,当电流超过额定值,如负荷突变、三相不平衡时,金具整体温度升高,温度分布与电流大小正相关,若温差超过20%,可能存在故障;其他常见的故障还包括绝缘子受潮、老化、裂纹导致劣化部位温度高于正常区域,金具材质不合格、长期运行导致氧化腐蚀, 局部区域温度异常,可能伴随热像图中的“异常亮斑”,安装位置通风差、表面积灰影响散热,导致金具温度整体偏高,温度梯度不明显等等。

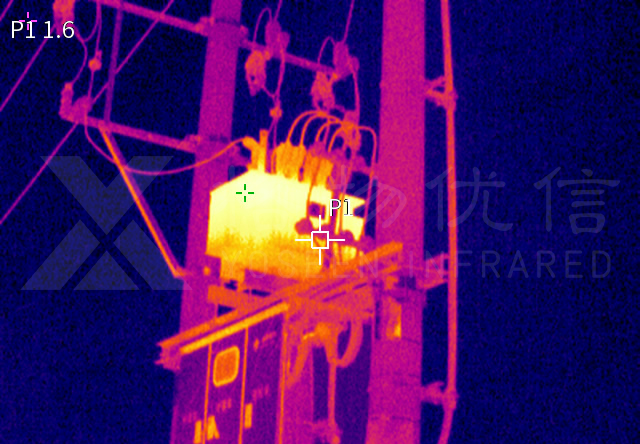

由此可见,电力金具在日常使用过程中,其故障大部分情况下与温度异常有直接关系。使用格物优信手持红外热像仪或者固定式红外热像仪,可以对电力金具进行日常巡检与实时监测,确保在故障发生前定位异常区域。
格物优信红外热像仪,用于电力金具测温,有哪些核心优势呢?
- 安全性:红外热像仪不同于传统点温仪或者热电偶,热像仪是一种非接触式测温检测工具,可以在无需停电的前提下,直接测量温度,尤其适用于高压带电设备,极大地提升了测温的安全性;
- 可视化与实时性:格物优信手持热像仪具有大屏显示屏,可以即开即测,在屏幕上可以拍摄热图像,直观显示故障位置,实时反馈温度异常,缩短故障定位时间。固定式热像仪则可以通过链接到显示屏,24小时观测到整体的温度分布情况;
- 预防性维护:都说预防大于天,热像仪可以在故障发生的前期,自定义设置温度阈值,可在故障萌芽阶段(如温度轻微升高)发现问题,避免事故扩大,并且可以对关键金具进行24小时实时测温,联动报警系统,实现故障预警。
格物优信手持式热像仪的核心优势:
- 便携测温持久续航
- 高精度士2%/±2°C
- 30万+像素高清红外画质
- 可见光辅助定位500万像素
- 专业软件功能丰富
格物优信固定式热像仪的核心优势:
- 支持录像、抓拍存储、回放
- 支持多区域点、线、面测温
- 配备IRConnect专业红外分析软件
