随着电子设备向微型化、高集成度方向发展，电路板的设计与制造工艺日趋复杂，对检测技术提出了更高要求。传统检测方法如目视检查、X射线检测等存在局限性，而高分辨率显微热像仪作为一种非接触、无损的检测手段，在电路板故障诊断、性能评估和质量控制方面展现出独特优势。本文将探讨高分辨率显微热像仪的技术特点、在电路板检测中的应用价值，并结合格物优信红外热像仪的实际案例进行分析。
一、高分辨率显微热像仪技术特点
高分辨率显微热像仪结合了红外热成像技术与显微光学技术，具有以下显著特点：
超高空间分辨率：可达到微米级的热成像分辨率，能够清晰显示微小电子元件的温度分布。
精确温度测量：温度灵敏度可达0.05°C，满足精密电子元件热特性分析需求。
非接触测量：无需物理接触被测物体，避免了对敏感元件的潜在损伤。
实时动态监测：可捕捉电路板工作过程中的瞬态热变化，记录热传导过程。
二、在电路板检测中的应用价值
高分辨率显微热像仪在电路板全生命周期中具有多重应用价值：
- 设计验证阶段
热分布分析：评估PCB布局合理性，识别潜在热点区域
散热设计验证：测试散热方案效果，优化散热结构
元件选型参考：比较不同元件在实际工作条件下的热性能
- 生产制造阶段
焊接质量检测：识别虚焊、冷焊等焊接缺陷
元件安装检测：发现错位、倾斜等安装问题
短路/断路检测：通过异常温升定位电路连接故障
- 质量检验阶段
老化测试：监测长期工作下的热稳定性
负载测试：评估不同工作负载下的热行为
故障分析：定位故障元件，分析失效机理
- 维修维护阶段
故障定位：快速找到过热或失效元件
维修验证：确认维修后电路板的热性能恢复情况
预防性维护：通过温度变化趋势预测潜在故障

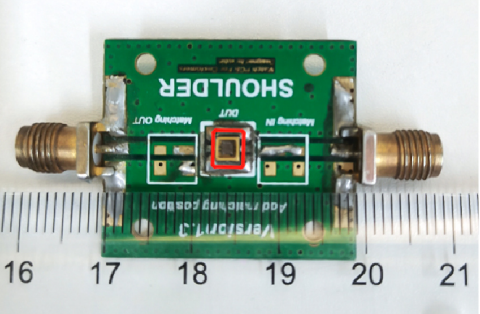

PCB板可见光图(核心部件2MM*2MM)

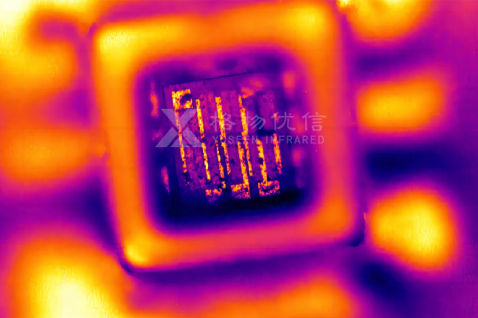

1280*1024热像仪配4.8um
三、格物优信红外热像仪应用案例
案例背景
某知名电子产品制造商在生产高端显卡过程中，遇到部分产品在老化测试阶段出现异常故障的问题。传统检测方法难以准确识别故障根源，导致产品返修率高，影响生产效率和产品质量。
检测设备
采用格物优信高分辨率显微红外热像仪，该设备具有以下技术参数：
红外分辨率：1280×1024像素
热灵敏度：≤0.05°C
镜头：4.8μm
测温范围：-20°C至+1600°C
帧频：30Hz全帧频
检测过程
样品准备：选取正常和异常显卡各5块，在相同环境下进行测试
测试条件：模拟实际工作负载，运行3D图形处理程序
数据采集：使用格物优信高分辨率显微红外热像仪实时记录关键元件温度变化
数据分析：对比正常与异常样品的热像图差异
发现问题
通过高分辨率热成像分析发现：
故障显卡的GPU芯片边缘存在局部过热区域，温差达12°C
供电模块的MOSFET元件温度分布不均匀
显存芯片与PCB之间存在微小热阻异常
进一步分析表明，这些热异常源于：
焊锡膏印刷不均匀导致部分焊点热传导不良
回流焊温度曲线控制不精确造成焊接缺陷
散热片安装压力不均影响热界面材料效果
解决方案
基于热像仪检测结果，制造商采取了以下改进措施：
优化焊锡膏印刷工艺参数，增加SPI检测环节
调整回流焊温度曲线，增加温度均匀性测试
改进散热片安装工艺，引入压力均匀性检测
在生产线上增设格物优信高分辨率显微红外热像仪在线检测工位
实施效果
工艺改进后：
产品老化测试通过率从82%提升至98%
返修率降低60%
平均故障间隔时间(MTBF)提高35%
每年节省质量成本约280万元
四、技术优势分析
格物优信高分辨率显微红外热像仪在该案例中展现出以下技术优势：
高分辨率成像：1280*1024分辨率+4.8μm的镜头能够清晰显示微小焊点和细密电路的温度分布，这是传统热像仪无法实现的。
精确温度测量：0.05°C的热灵敏度可检测到细微的温度差异，早期发现潜在缺陷。
快速响应：30Hz的全帧频能够捕捉瞬态热过程，完整记录电路板上电、负载变化等动态热行为。
强大的分析软件：配备的专业分析软件支持热剖面分析、温度趋势统计、自动报警等功能，大幅提高分析效率。
结论
高分辨率显微热像仪作为电路板检测的重要工具，在设计验证、生产制造、质量控制和维修维护各环节都发挥着不可替代的作用。格物优信高分辨率显微红外热像仪在实际案例中展示了其在微电子热分析中的卓越性能，帮助客户解决了复杂的质量问题，提高了产品可靠性。随着技术进步和应用深入，高分辨率显微热像仪必将在电子制造领域获得更广泛的应用，为产品质量提升提供强有力的技术支撑。
