回转窑广泛应用于有色冶炼,钢铁冶金、化工、水泥、氧化铝、建材、耐火材料等各行业的工艺流程中,是对物料进行干燥和焙烧的热工设备,在这些领域的生产线中占有着相当重要的地位,回转窑是否能稳定运行在很大程度上决定着企业产物的质量和产量。回转窑表面的温度场是在窑内外多种因素共同作用下形成的,可以客观、全面、准确地反映窑内状况,因此,通过监测回转窑外壁温度情况可以及时了解窑内状况,防止窑故障的发生,保障回转窑安全、经济、高效地生产。
常用的回转窑测温方式有以下几种:
1、热电偶
热电偶测温是一种最直接的测温方式,热电偶具有结构简单、测量范围广、响应速度快等特点,但是只能单点测温,而且长期接触高温易损坏,是传统测温方式里选择较多的一种
2、光纤光栅测温
光纤光栅是一种光学传感器,通过测量光栅的反射光强来推算温度。光纤光栅测温法具有抗电磁干扰、灵敏度高、精度高等特点,但设备成本很高,安装复杂,该方式选择的企业很少。
3、红外热像仪测温
红外热像仪是利用物体在特定波段的红外辐射强度与温度之间的关系来测量温度的方法。红外线测温仪具有非接触、快速、准确、稳定等特点,但可能容易受到物料表面状况的影响,是目前企业采用较多的科学测温方式。
今天主要讲述红外热像仪用于回转窑外壁温度监测的作用。
温度状态监测:红外热像仪可以实时监测到外壁的温度分布情况,并生成热成像图片或视频,工作人员可一目了然;
数据查询分析:红外热像仪可以保存监测到的温度数据,异常数据和报警数据,分表格存储,帮助工作人员查询分析;
缺陷自动诊断:红外热像仪配套的软件,通过对温度的分析,可以进行外壁缺陷自动诊断;
异常实时报警:红外热像仪可以分级设置不同报警的温度,提醒工作人员按紧急情况处理。

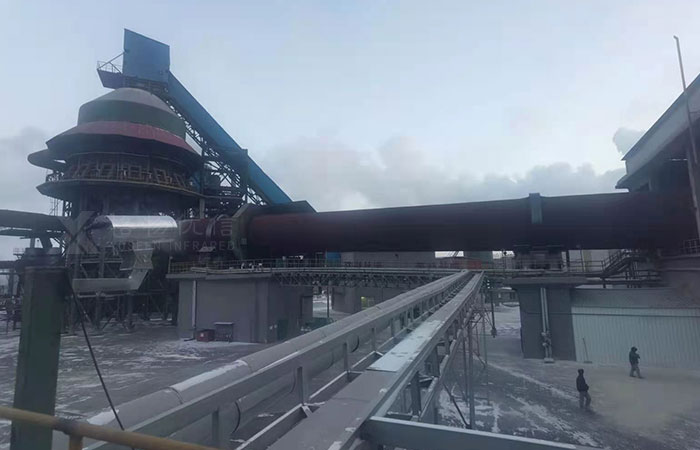

现场设备安装图
随着红外热像仪研发技术和红外技术的发展,以及公司在红外领域和回转窑测温领域的持续深耕,一台红外热成像仪的小型设备就能解决整个回转窑各种测温需求,放眼未来回转窑红外热像仪监测系统必然会朝着测温布局更全面,数据采集更及时准确、安装维护更简单方便、运行更稳定可靠方向发展,以期能预测回转窑在运行中的各类问题,保证回转窑在效率最大化的状态下稳定工作。
