在制造业的高速生产线上，电阻焊作为一种高效、经济的连接工艺，被广泛应用于汽车制造、电子封装、电池组装等领域。这一看似简单的工艺背后，却隐藏着一个长期困扰行业的“黑箱问题”——如何在毫秒级的焊接瞬间，精准掌握微米级焊点的真实温度变化？这正是决定焊接质量与稳定性的核心所在。
电阻焊温度监测：三大行业痛点的技术困局
痛点一：帧率不足，测温数据滞后与断层
电阻焊的整个过程通常在10-100毫秒内完成，其中真正的熔核形成时间甚至更短。常规红外热像仪普遍采用9Hz或30Hz的帧率，这意味着两次测温间隔长达33-111毫秒。在这一时间尺度下，热像仪往往只能捕捉到焊接前或焊接后的“温度快照”，而完全错过了熔核形成的关键瞬间。这种数据断层不仅导致工艺优化缺乏依据，更使得质量追溯变得困难。
痛点二：热反应时间过长，瞬时高温捕捉困难
有效的电阻焊需要在极短时间内使焊点温度达到1000℃以上，形成合格的熔核。然而，常规热像仪的热响应时间通常超过12ms，对于以微秒级变化的瞬时高温，其测量值往往远低于实际峰值温度。这种“慢半拍”的响应特性，使得工艺工程师无法获取真实的热输入数据，工艺参数调整如同“盲人摸象”。
痛点三：缺乏专业微距光学镜头，微米级焊接区域无法精准测温
电阻焊的作用面积通常仅为几微米到几百微米，而常规热像仪的标准镜头最小成像尺寸往往在毫米级别。在这种放大倍数下，焊点区域在热像画面中仅占几个像素，温度测量极易受到周围区域的干扰，导致虚焊、过焊等缺陷难以被有效识别和区分。

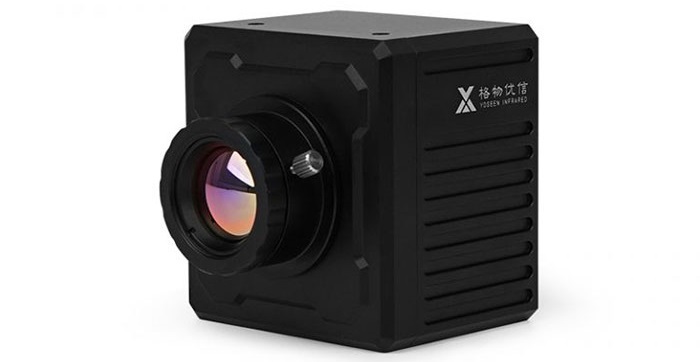

突破性解决方案：格物优信X-H系列高速红外热像仪
面对电阻焊测温的技术困局，格物优信推出的X-H系列高速红外热像仪，凭借三大核心技术突破，为行业提供了精准可靠的解决方案。
125Hz高帧频：实现焊接全程温度可视化
X-H系列采用125Hz超高帧频设计，意味着每秒钟可连续采集125幅完整的热成像画面，数据采集间隔缩短至8毫秒。这一突破性性能确保了对电阻焊全过程的无缝监测，从电极接触、电流通入、熔核形成到冷却凝固，每一个关键阶段的温度变化都被完整记录，彻底消除了数据断层现象。
在实际应用中，这一高帧频特性使得工程师能够精确分析焊接热循环曲线的每一个细节——包括升温速率、峰值温度保持时间、冷却速率等关键参数，为工艺优化提供了前所未有的数据支持。
2-4ms超短热反应时间：精准捕捉瞬时高温
将热响应时间缩短至2-4ms是X-H系列的又一技术突破。这一改进使其能够快速响应电阻焊过程中的瞬时温度变化，准确捕捉到熔核形成的真实峰值温度。通过对比测试，X-H系列测量的峰值温度与热电偶等接触式测量的偏差控制在3%以内，为工艺参数的精确调整提供了可靠依据。
更重要的是，超短的热响应时间使得系统能够准确识别焊接过程中的异常现象，如飞溅产生前的局部过热、电极磨损导致的热量分布不均等，为预测性维护和过程质量控制提供了新的可能性。
4.8μm微距镜头：强化微观捕捉能力
针对电阻焊微米级作用区域的特点，X-H系列特别配备了4.8μm微距镜头。这一光学设计使其空间分辨率达到行业领先水平，能够清晰聚焦微小的焊接区域，准确区分焊点中心与热影响区的温度差异。
在汽车白车身点焊应用中，这一特性尤为重要。传统检测方法难以区分的虚焊（热量不足）和过焊（热量过高）缺陷，现在可以通过焊点的温度分布特征进行准确判断。焊点中心与边缘的温度梯度、最高温度点的位置分布、热影响区的大小等微观特征，都成为评估焊接质量的重要指标。
行业应用实践：从温度监测到工艺智能化的转变
在新能源汽车电池模组焊接生产线上，X-H系列高速热像仪展现了其卓越的应用价值。电池模组的汇流排焊接对热输入极为敏感，温度不足会导致接触电阻增大，影响电池性能；温度过高则可能损伤电芯，甚至引发安全隐患。
某电池制造企业引入X-H系列后，建立了基于实时温度数据的焊接质量评估体系。系统通过分析每个焊点的热循环曲线特征，自动识别异常焊接，并在0.1秒内发出警报或调整后续工艺参数。这一改进使得焊接不良率从1.2%降至0.15%以下，同时生产效率提升18%。
更重要的是，通过积累的大量焊接温度数据，该企业建立了焊接质量预测模型，能够根据材料厚度、表面状态、电极压力等变量，智能推荐最优焊接参数，实现了从“经验驱动”到“数据驱动”的工艺优化模式转变。
技术演进：从监测工具到工艺大脑的跨越
格物优信X-H系列高速热像仪的技术突破，不仅解决了电阻焊温度监测的三大痛点，更推动了整个焊接质量控制理念的革新。传统的事后破坏性检测正在被实时、在线的过程监控所取代；依赖工程师经验的参数调整正在让位于基于大数据分析的智能优化。
在工业4.0和智能制造的大背景下，这种高速、高精度的温度监测技术正成为连接物理世界与数字世界的桥梁。每一次电阻焊的温度变化都被转化为数字信号，纳入制造执行系统（MES）和数字孪生系统，为实现预测性维护、自适应工艺调整、全过程质量追溯提供了坚实的数据基础。
展望未来：精密焊接的质量控制新范式
随着新材料、新工艺的不断涌现，电阻焊的应用领域仍在持续扩展。从轻量化汽车的铝合金连接，到微型电子元件的精密焊接，都对温度控制提出了更高要求。格物优信X-H系列高速热像仪以其卓越的技术性能，为这些挑战提供了创新的解决方案。
展望未来，电阻焊温度监测将向着更高帧频、更短响应时间、更高空间分辨率的方向持续演进。通过与人工智能算法的深度融合，热像仪将不仅提供温度数据，更能直接输出工艺优化建议和缺陷诊断结果，真正成为智能焊接产线的“工艺大脑”。
在制造业高质量发展的道路上，格物优信将继续深耕精密焊接测温领域，以技术创新推动行业进步，让每一次电阻焊都成为可测量、可控制、可追溯的精准工艺，为中国制造的转型升级注入新的技术动力。
