一、引言
富氧侧吹熔池熔炼技术广泛应用于铜、铅等有色金属的冶炼生产。该工艺将物料连续加入1200～1500℃强烈搅拌的熔融炉渣熔池中，物料在强烈搅拌的熔体作用下快速熔化并发生化学反应。富氧侧吹炉长期处于高温、高腐蚀、急冷急热的恶劣工况下，炉体内衬耐火材料极易损伤剥落，严重时可能导致穿包漏铅事故，给企业带来重大经济损失和安全隐患。
因此，对富氧侧吹炉炉体温度进行实时、连续、精准的监测，及时预警耐材缺陷，成为冶金行业亟待解决的关键问题。红外热成像技术以其非接触、实时成像、全画面测温等优势，为这一难题提供了理想的解决方案。本文以武汉格物优信科技有限公司的红外热像仪为例，系统阐述其在富氧侧吹炉温度监测中的应用方案与实践价值。
二、富氧侧吹炉温度监测的行业痛点
2.1 富氧侧吹炉的工况特点

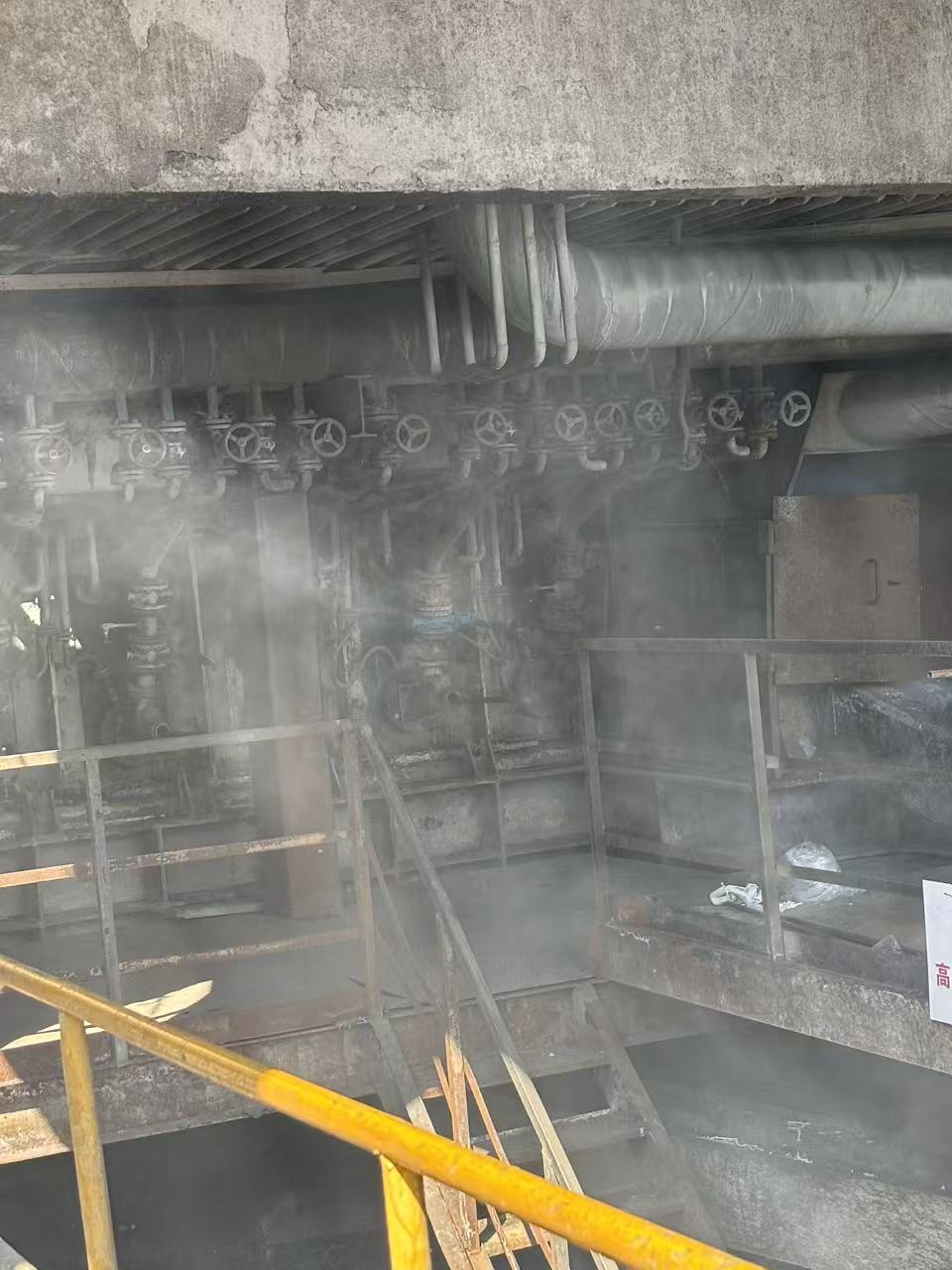

富氧侧吹熔炼炉主呈长方形立式结构，主要由炉缸、炉身、炉顶、钢架等组成。炉缸由耐火材料砌筑而成，直接与高温熔体接触。冶炼过程中，炉内温度高达1530℃～1700℃，高温铅水及铅渣对内衬耐火材料造成持续的化学侵蚀和物理冲刷。
2.2 耐材损伤的主要成因
侧吹炉在工作过程中，内衬损伤主要由以下因素导致：
高温侵蚀：高温铅水及铅渣对内衬耐火材料的持续化学侵蚀；
冲刷损伤：铅水对炉内内衬迎流面的冲击损伤；
局部冲刷：侧吹炉下水口附近受到的铅水冲刷损伤；
热冲击：炉内急冷急热的温度冲击引起内衬热震损伤。
2.3 传统监测方式的局限
传统的人工巡检方式存在诸多不足：一是巡检效率低，难以实现对炉体的全面实时监测；二是人员安全风险高，炉前作业存在高温灼伤和触电等隐患；三是依赖人工经验判断，容易产生误判、漏判；四是缺乏智能化手段，无法实现自动预警和趋势分析。
三、格物优信红外热像仪技术特点
武汉格物优信科技有限公司是一家专注于红外热成像技术研发的高新技术企业，深耕冶金行业多年，已与宝武钢铁、首钢、昆钢、建龙钢铁等80余家行业领军企业建立深度合作，拥有500余家行业内合作客户。
3.1 产品系列与性能参数
格物优信红外热像仪产品线丰富，涵盖科研级、工业级等多种系列，可满足不同场景的应用需求。针对富氧侧吹炉监测场景，其主要技术参数包括：
探测器类型：采用进口多晶硅探测器，测温精度高；
红外分辨率：384×288、640×480、1280×1024等多种规格可选，最高可达130万红外像素；
测温范围：-20～650℃（可根据需求扩展）；
测温精度：±2℃或读数的±2%；
热灵敏度（NETD）：≤50mK，科研级产品可达≤20mK；
帧频：30Hz～125Hz，最高可达2000Hz；
防护等级：IP66，具备防尘防水能力。
3.2 核心技术优势
智能分析软件IRStudio：格物优信自主研发的IRStudio专业红外分析软件，具备录制分析、表格分析、数据导出等功能模块，支持多维度的温度对比分析，可生成最高温、最低温、平均温度的空间分布及时间曲线。
工业级防护设计：配备高密封室外防护罩，具有优良的防水防尘功能；内置加热片和风扇调节仓内温度，可适应恶劣的工业现场环境；整体铝压铸结构，IP66防护等级。
四、富氧侧吹炉红外热像监测系统方案
4.1 系统架构设计
富氧侧吹炉红外热像监测系统主要由前端采集层、网络传输层和中心监控层三部分构成。
前端采集层：在侧吹炉炉缸、炉身等关键部位周围安装在线测温型红外热像仪，实现对炉体表面温度的全方位实时监测。考虑到现场粉尘、高温等恶劣环境，热像仪需配置IP66防护罩。
网络传输层：通过网线、光纤等方式将前端采集的红外热像数据实时传输至监控中心。系统支持基于不可靠网络设计，具备断网断电复位后自动重新连接功能。
中心监控层：在监控中心部署红外热像监控系统后台，实现多路热像仪的统一管理和数据汇聚。值班人员可实时查看全辐射红外热图，获取任意位置的温度数据。
4.2 安装部署要点
根据现场实际考察情况，热像仪的安装位置应选择能够清晰覆盖炉缸、炉身等关键区域的位置。若需实现对单面侧吹炉炉缸的全面监测，可在炉体周围均匀部署多套热成像仪，确保无监测盲区。
系统具备良好的可扩展性，当需要对整个富氧侧吹炉工艺的多套炉体进行监测时，可对多套设备进行汇总，实现在一个后台对多个现场进行实时监测。
4.3 系统核心功能
全天候实时监控：系统支持7×24小时连续不间断工作，无需人工看管，自动完成温度数据的采集、传输和存储。
智能自动报警：当炉体温度出现异常时，监控后台及时发现异常区域并触发报警。系统支持自定义报警阈值，可对不同部位设置差异化报警参数。报警方式包括声光报警、邮件报警、短信报警等多种形式，报警同时自动抓拍事发过程的文件供后续分析。

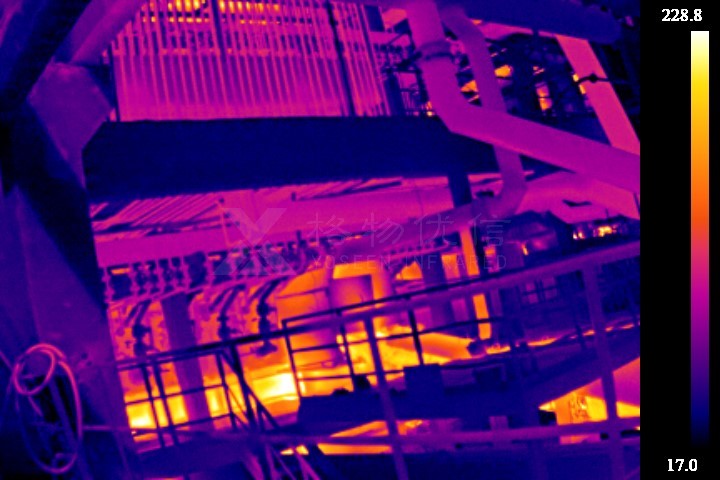

温度分布分析：系统实时显示全辐射红外热图，值班人员可查看任意位置的实时温度值。支持点测温、线测温、区域测温等多种分析模式，可对关键区域进行重点监测。
历史数据管理：系统自动分类存储监控数据、异常数据和报警信息，支持历史数据回放、趋势分析和专业报告生成，为设备健康状态评估和工艺优化提供数据支撑。
五、系统应用价值分析
5.1 安全防控价值
红外热像监测系统实现了对富氧侧吹炉温度的实时、在线监测，能够在炉衬损伤初期发现异常热点，及时预警潜在的穿包风险。系统自动报警功能取代了人工巡查，大幅降低了人员在高温区域的暴露时间，有效预防安全事故的发生。
5.2 生产效益价值
精准的温度监测有助于优化冶炼工艺控制。通过实时获取炉体温度分布数据，操作人员可以更准确地判断炉内反应状态，避免因温度波动导致的效率降低和产品质量问题。同时，系统积累的温度数据为工艺改进提供了科学依据。
5.3 运维管理价值
系统实现了自动化巡检和远程监控，大幅减少了人力投入。自动生成的温度报表和设备健康档案，帮助管理人员制定更加精准的维护计划，变被动维修为主动预防。据统计，格物优信的冶金行业监测方案已累计为客户创造直接或间接经济效益数亿元。
5.4 经济效益分析
以格物优信在凌源钢铁实施的铁水罐在线监控系统为例，此前现场半年内多次出现铁水罐穿漏事故，系统上线后获得了用户的充分认可，显著降低了因穿包事故造成的经济损失。富氧侧吹炉监测系统的应用同样可大幅降低因耐材穿漏导致的停产损失和维修成本。
六、结语
富氧侧吹炉作为冶金行业的核心设备，其安全稳定运行直接关系到企业的生产效益和人员安全。红外热成像技术以其非接触、实时成像、全画面测温的独特优势，为富氧侧吹炉温度监测提供了可靠的技术手段。
格物优信红外热像仪凭借其高精度测温、高帧率捕捉、智能化分析等核心优势，结合丰富的冶金行业应用经验，形成了完善的富氧侧吹炉温度监测解决方案。该系统实现了对炉体温度的全天候实时监控和智能预警，有效解决了传统人工巡检方式的诸多痛点，为企业提升安全管理水平、优化生产工艺、降低运维成本提供了有力支撑。
