回转窑是水泥、冶金、危废煅烧、石灰制备行业的核心热工设备，堪称生产线 “心脏”。正常运行工况下，窑内烧成带温度可达 1300–1800℃，耐火内衬长期承受高温灼烧、物料冲刷、烟气腐蚀，极易出现内衬减薄、砖体剥落、窑皮垮塌、结圈堵料等故障；窑体外壁钢板则会因内衬破损产生局部高温热点，若处置不及时，轻则大幅提升煤耗、熟料品质失控，重则筒体钢板软化烧穿，引发漏料、停机爆炸等重大安全事故，单次非计划停窑经济损失可达百万元级别武汉格物优信科技有限公司。
长期以来，行业传统监测手段存在显著短板：窑内依靠人工看火、热电偶单点测温，主观判断误差大、热电偶易烧蚀失效；窑外壁依赖手持测温枪间断巡检，存在大量监测盲区，无法实现 7×24 小时连续预警，内衬微小损伤难以及时捕捉。随着工业数字化、预测性维护理念普及，全域红外热成像监测成为回转窑运维升级的刚需。武汉格物优信深耕高温红外成像领域多年，打造窑内中波制冷内窥热像系统 + 窑外壁长波在线热像扫描系统一体化方案，同步实现内壁燃烧工况、耐火衬里状态与外壁筒体温度场全覆盖检测，打通窑内、窑外数据联动，为回转窑全生命周期健康管理提供可视化、数字化、智能化支撑。全文约 2000 字。
一、回转窑传统监测模式的核心痛点
（一）窑内壁监测：盲区大、精度低、设备寿命短
人工看火主观性极强：操作人员通过窑头观察孔肉眼观测火焰，仅能粗略判断火焰长短，无法量化烧成带温度、料层分布、结圈尺寸，不同操作工判断标准差异大，工艺调整滞后，极易造成欠烧或过烧，能耗居高不下格物优信。
热电偶接触测温局限性突出：热电偶直接伸入高温窑内，受粉尘、腐蚀性烟气冲刷，短期即出现氧化断裂，更换频繁；且仅能单点采集温度，无法形成全域温度场，无法识别局部结圈、内衬脱落隐患。
普通可见光相机易过曝失效：可见光镜头直面高温火焰会产生大面积眩光，火焰后方窑壁、物料完全被遮挡，无法观测内衬真实工况，高温、高粉尘环境下镜头极易积灰模糊，维护频次高。
（二）窑外壁监测：间断巡检，隐患预警严重滞后
手持测温枪巡检覆盖不全：回转窑长度普遍 60–100 米，人工巡检耗时久，仅能选取少量点位测温，旋转筒体存在大量检测死角，微小内衬剥落形成的低温热点极易漏检。
无法实现连续趋势分析：人工巡检数据零散，无长期连续温度曲线，难以判断内衬磨损渐变过程，往往等到外壁温度骤升、出现明显红窑才发现故障，修复成本大幅增加。
缺乏智能识别能力：人工仅能记录温度数值，无法区分 “内衬脱落高温区”“结圈低温区”“托辊摩擦发热点” 等不同异常类型，故障溯源效率极低。
（三）内外数据割裂，无法协同研判
窑内燃烧状态、窑皮厚度直接决定外壁温度分布，传统监测体系窑内、窑外两套设备独立运行，数据互不联通，工艺人员无法结合火焰工况与筒体温度综合判断内衬损耗根源，难以制定精准的调火、检修方案。
二、格物优信回转窑内外壁一体化监测系统架构
格物优信针对窑内、窑外完全差异化的极端工况，定制两套专用热成像硬件，配套统一 AI 智能分析平台，实现内壁、外壁数据同步采集、联动分析、集中预警。
（一）窑内壁监测单元：中波制冷内窥高温热像仪系统
针对窑头 1600–2000℃高温、浓粉尘、腐蚀性烟气环境，选用YOSEEN 6800-NA 中波制冷 InSb 热像机芯，搭配专用水冷气冷一体化内窥探头，是国内少数可穿透火焰、精准观测窑壁内衬的工业级制冷机型。
核心硬件防护设计 设备采用双层不锈钢水冷护套 + 氮气吹扫前置镜头，形成 “双重隔热防尘” 防护体系，隔绝窑头高温辐射与粉尘附着；蓝宝石耐高温光学镜片耐腐蚀、抗冲刷，可长期在环境温度 200℃以上窑头稳定运行，整机使用寿命可达 3 年以上，大幅降低备件更换成本。
中波光谱核心优势 选用 3.7–4.8μm 中波红外波段，标配 3.9μm 火焰专用窄带滤光轮，可穿透明亮火焰烟气，不受火光强光饱和干扰，清晰捕捉火焰后方窑皮、耐火砖、物料料层轮廓；测温覆盖 160–1600℃，测温精度 ±2%，完整覆盖预热带、分解带、烧成带全段温度区间。
窑内监测核心检测内容 一是燃烧工况可视化：实时成像火焰长度、刚度、黑火头位置，量化烧成带平均温度，指导操作人员精准调节煤粉供给、一次风二次风配比，稳定熟料品质，降低吨产品煤耗； 二是内衬与窑皮状态检测：直观识别窑皮厚薄不均、局部垮落、耐火砖裂纹、大面积剥落区域，精准定位窑内结圈位置、结圈厚度，提前预警堵料风险； 三是物料运动监测：清晰观测物料填充率、滚动均匀度，判断窑转速、投料量匹配合理性，减少偏窑、局部高温烧蚀内衬问题。
（二）窑外壁监测单元：长波高温在线红外热像扫描系统

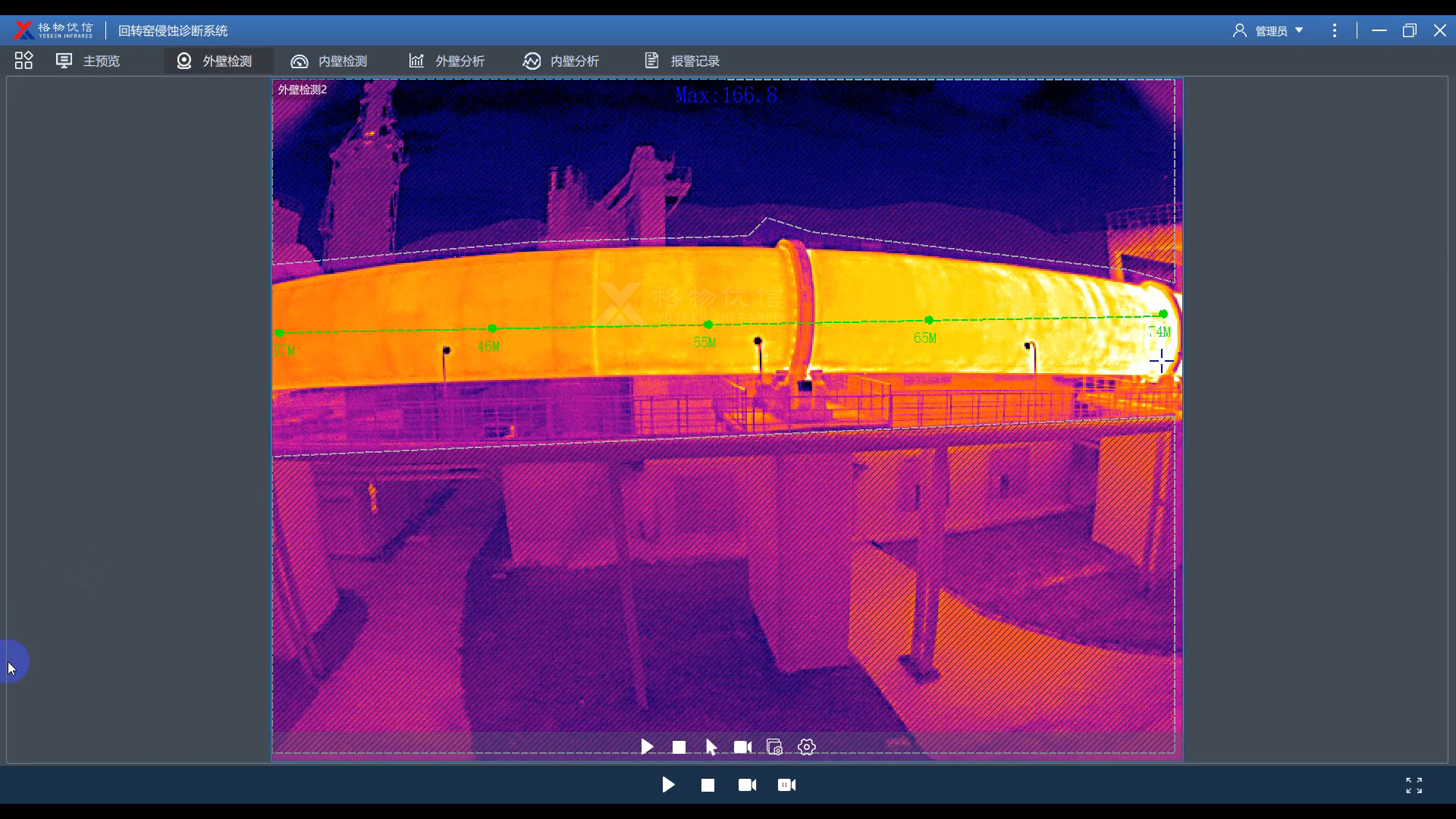

窑体外围部署多台 YOSEEN-X640F 长波高温在线热像仪，沿窑体纵向分段布设，实现筒体 360° 无死角全覆盖 24 小时不间断扫描监测。
硬件环境适配能力 设备配备 IP67 防尘防水防护舱，内置自动吹扫除尘风机，适应露天、高粉尘厂区环境；测温区间 – 20–1800℃，针对筒体常规运行温度 200–350℃做算法优化，微小温差识别灵敏，可捕捉 5℃以内局部温度异常。
核心算法：窑体温度平铺展开技术 系统同步采集回转窑旋转编码器信号，将圆柱形筒体动态热图像拼接、展开生成二维平面温度云图，横轴代表窑体长度，纵轴代表筒体旋转角度，全段温度分布一目了然，任意位置温度数值实时标注，一键定位高温异常坐标（距离窑头米数）。
外壁监测核心检测内容
内衬剥落预警：耐火砖脱落区域无隔热层，筒体钢板直接接触窑内高温，外壁形成孤立高温热点，温度梯度骤升，AI 算法自动标记热点位置、面积、温升幅度，提前数小时推送预警，避免红窑、筒体烧穿；
窑皮厚度评估：窑皮完整区域外壁温度均匀偏低，窑皮变薄位置温度持续抬升，通过长期温度曲线趋势分析，预判内衬损耗速度，合理安排检修周期；
结圈低温识别：窑内结圈位置隔热层加厚，外壁呈现大面积低温冷区，系统自动区分高温剥落、低温结圈两类异常，指导工艺人员调整火焰、处理结圈；
附属设备故障监测：同步识别托辊过热、筒体局部变形摩擦发热、漏风散热低温区等附属隐患，实现多设备一体化巡检。
（三）统一 AI 智能监控平台：内外壁数据联动分析
内壁中波热像数据、外壁长波扫描数据接入同一套格物优信 IRStudio 智能分析软件，实现数据互通、协同研判：

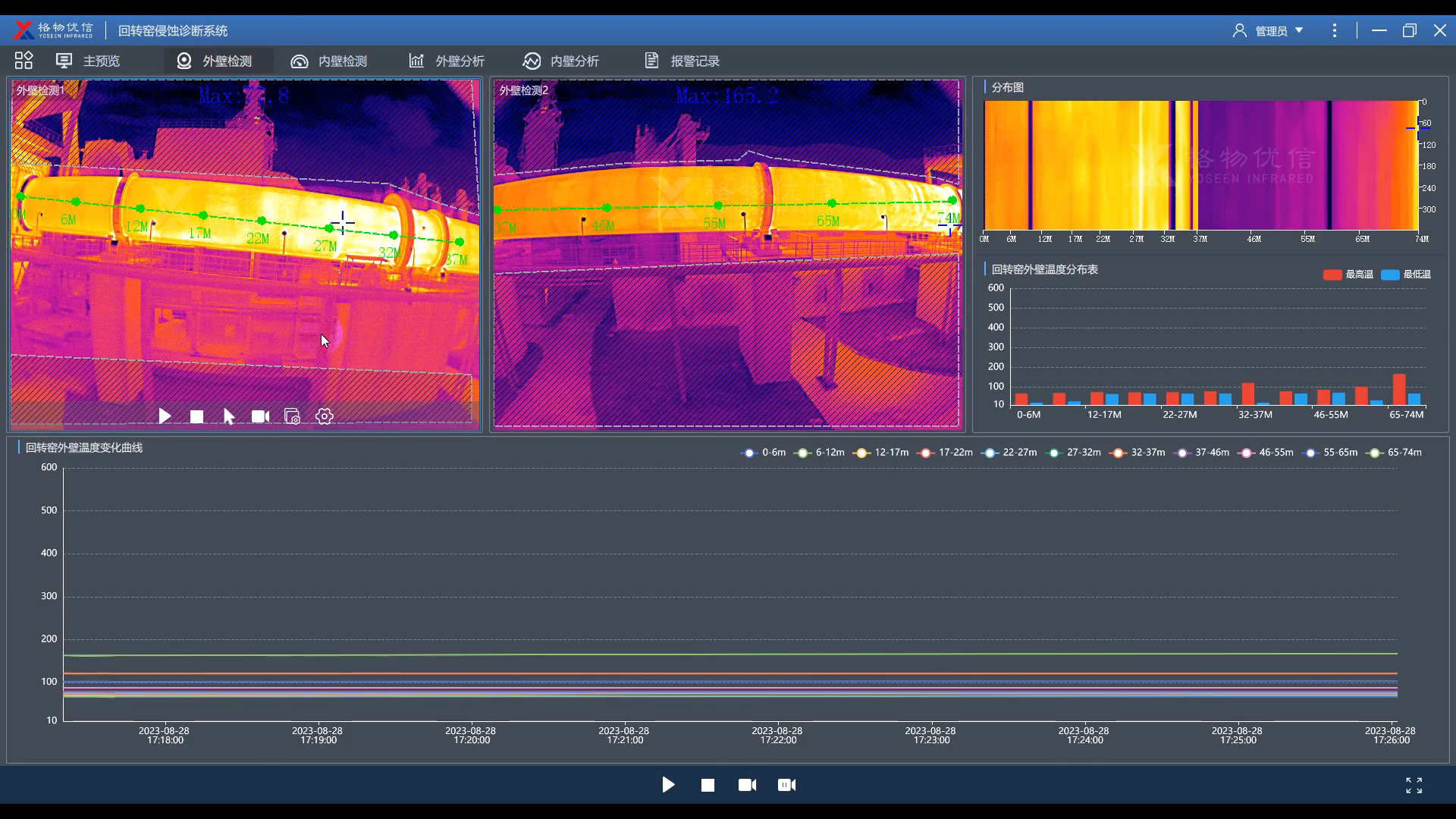

多画面同步展示：控制室显示器分屏实时显示窑内火焰内衬热图、窑外壁全段温度平铺云图、温度实时变化曲线，运维人员一站式掌握窑内、窑外全工况；
AI 智能分级预警：内置多维度故障识别模型，区分轻微内衬磨损、中度窑皮脱落、重度红窑风险、窑内结圈四大预警等级，本地声光报警 + DCS 系统 4-20mA 信号联动，支持手机端远程推送告警信息；
全量数据存储追溯：原始红外图像、每分钟温度均值、异常事件记录本地存储不少于 12 个月，可导出曲线、报表用于工艺优化、设备检修复盘；
工业协议无缝对接：支持 OPC UA、Modbus、GB28181 标准协议，可直接接入工厂 DCS、MES、能源管理平台，完成数字化车间数据打通。
三、格物优信内外壁同步监测方案核心技术优势
（一）双光谱分层监测，解决单一设备监测短板
行业多数厂家仅单独提供窑外壁扫描系统或简易窑头看火相机，无法实现内外联动。格物优信长短波搭配、内外双端同步监测，形成 “窑内溯源、窑外验证” 闭环：窑外壁出现高温热点时，可调取对应位置窑内热成像画面，确认是内衬脱落还是火焰偏烧造成，精准定位故障根源，避免盲目停窑检修。
（二）高温成像算法自主研发，恶劣工况成像稳定
针对回转窑高粉尘、强烟气、强光干扰场景，搭载自研高温图像增强算法，自动抑制画面过曝、去除粉尘噪点；中波制冷机型独有火焰穿透优化通道，解决普通红外设备被火光遮挡、无法观测内衬的行业痛点，在粉尘浓度 5g/m³ 恶劣工况下仍保持清晰成像、测温稳定。
（三）成套防爆防护，适配多行业严苛工况
水泥、冶金、危废煅烧厂区存在易燃易爆粉尘、腐蚀性气体，整套系统硬件可按需选配 Ex d IIC T6 防爆等级防护舱，窑内内窥探头、窑外扫描设备均通过防爆认证，满足危化、焦化、有色金属冶炼回转窑安全监测标准。
（四）国产自研全链路，成本与售后优势突出
探测器、斯特林制冷机芯、高温镜头、分析软件全部自主研发生产，整套系统采购、维保成本仅进口品牌 1/2 左右；全国多地配备现场技术工程师，设备安装调试、故障维修 48 小时上门响应，无需依赖海外技术支持，大幅降低后期运维成本。
（五）预测性维护落地，显著降低综合生产成本
通过长期温度趋势分析，精准预判内衬损耗周期，将传统定期大修模式转变为按需计划性检修，减少无意义停窑；同时依托窑内火焰精准测温优化燃烧系统，多家水泥、冶金客户应用后，吨熟料煤耗下降 3–5kg，内衬使用寿命延长 15%–20%，安全事故风险大幅降低。
四、现场应用案例简述
某大型水泥集团 5000t/d 熟料生产线 Φ4.8×72m 回转窑，此前仅依靠人工巡检与简易窑头看火摄像头，年均出现 2–3 次内衬局部剥落，单次停窑检修损失超 80 万元。2025 年全线部署格物优信内外壁一体化红外监测系统：窑头安装 1 台中波制冷内窥热像仪，窑体外纵向布设 6 台长波在线热像仪，配套智能预警平台。
投用后成效显著：一是窑内火焰温度量化可控，稳定熟料强度，生产线煤耗同比下降 4.6kg/t；二是成功提前预警 6 次内衬轻微磨损、2 次大面积窑皮垮塌隐患，均在筒体出现高温红窑前完成工艺调整、在线处理，全年无一次非计划停窑；三是取消全天人工近距离巡检，降低高温烟气作业安全风险，运维人工成本减少 60%；四是内外壁数据联动分析，精准定位 3 处长期火焰偏烧造成的内衬损耗区域，针对性调整燃烧器角度，有效延长耐火砖使用周期。
五、结语
回转窑安全稳定运行是流程工业降本增效、安全生产的核心抓手，仅依靠单一内壁或外壁监测，无法完整掌握窑体真实健康状态。格物优信依托中波制冷高温成像、长波全域扫描两大核心硬件技术，打造窑内壁、窑外壁一体化红外热成像监测体系，突破传统监测手段盲区大、滞后性、数据割裂等痛点，以非接触、24 小时连续、可视化、数字化的方式，实现内衬损耗、燃烧工况、筒体温度全域感知。
在工业智能化转型浪潮下，这套一体化监测方案不仅解决回转窑 “看不见、测不准、预警慢” 的行业难题，更推动设备运维从事后抢修、定期检修向预测性维护升级，为水泥、冶金、危废煅烧等行业回转窑长效安全、节能生产提供可靠的国产红外技术支撑。未来，格物优信将持续迭代 AI 高温识别算法，融合物联网、大数据技术，进一步完善窑炉全生命周期智能监测解决方案，助力重工业热工设备数字化升级。
