短波红外(SWIR)成像,可捕捉可见光、长波红外无法识别的材料光谱特征,广泛用于半导体缺陷检测、复合材料探伤、激光光束诊断、高温工件观测、物料成分分选等工业与科研场景。探测器是短波红外成像设备的核心,不同探测材料在灵敏度、响应速度、稳定性、成本上差异巨大。 本文从技术原理出发,对比 InGaAs 与 PbS、MCT、硅基 CMOS 等主流探测器的性能差异,详解格物优信 InGaAs 短波红外热像仪的技术优势,帮助工程与科研用户快速完成设备选型。

红外成像技术按照工作波段可划分为近红外、短波红外、中波红外、长波红外四大区间。大众熟知的长波非制冷红外热像仪依靠物体自身热辐射成像,多用于常温物体温度监测;中波红外适合中高温目标测温;而短波红外成像原理与可见光相机类似,依靠目标反射环境光或者主动激光光源成像,并非单纯接收物体自发辐射,这也是短波红外与普通测温红外最本质的区别。
在短波红外波段,金属、塑料、矿石、液体、碳纤维复合材料、硅基半导体材料会呈现差异化反射特性:硅材料在大于 1100 nm 波段具备透光特性,可穿透硅片观测内部缺陷;光纤通信、激光加工、泵浦光源大量使用 1310 nm、1550 nm 等短波红外激光。想要精准捕捉该波段信号,必须匹配对应光谱响应的光电探测器。
当前市面上各类短波红外探测技术路线各有取舍:PbS/PbSe 薄膜光电导探测器成本低,但响应速度慢、噪声大,难以实现高质量面阵成像;碲镉汞 MCT 覆盖波段广、探测灵敏度上限高,但材料制备难度大、成品率低,多数产品需要低温制冷,整机价格昂贵;扩展型硅 CMOS 工艺成熟,但光谱响应上限一般不超过 1100 nm,无法覆盖 1550 nm 等工业核心短波红外窗口。
InGaAs(铟镓砷)属于 Ⅲ-Ⅴ 族化合物半导体,通过调整铟组分,可精准调控材料禁带宽度,光谱响应范围稳定覆盖 900–1700 nm,高铟组分改进型器件可拓展至 2200–2500 nm。经过数十年产业化迭代,InGaAs 焦平面阵列(FPA)工艺持续成熟,在探测灵敏度、响应速度、成像均匀性、长期稳定性与使用成本之间取得极佳平衡。
格物优信聚焦短波红外成像技术落地,基于高性能 InGaAs 焦平面探测器,完成光学、硬件、图像算法一体化开发,打造多款 InGaAs 短波红外热像仪,广泛应用于半导体检测、复合材料探伤、激光光束分析、冶金高温观测、科研光谱成像等场景。本文将深入对比各类探测器性能,系统性阐述格物优信 InGaAs 短波红外热像仪的技术价值与选型依据。
InGaAs 探测器基本工作原理
InGaAs 属于光电二极管型探测器。当入射光子能量大于材料禁带宽度时,光子被半导体吸收,激发产生电子 – 空穴对,在外加偏置电场作用下,光生载流子被电极收集,转化为可读取的电信号。焦平面阵列由海量 InGaAs 像元构成,搭配读出集成电路(ROIC),将微弱光信号依次读出,重构形成二维图像。
通过改变 In 组分可以调节截止波长:常规标准 InGaAs 截止波长 1700 nm;高铟组分 InGaAs 可拓展至 2200 nm 甚至 2500 nm。该器件采用光电二极管工作模式,暗电流水平可控,光电响应线性度优异,既可以实现定性成像观察,也能够完成光强、辐射亮度的定量采集,完美匹配工业检测与科研测量对热像仪的核心要求。格物优信根据不同行业客户需求,可提供标准波段与拓展波段 InGaAs 成像方案,灵活适配不同目标波长。

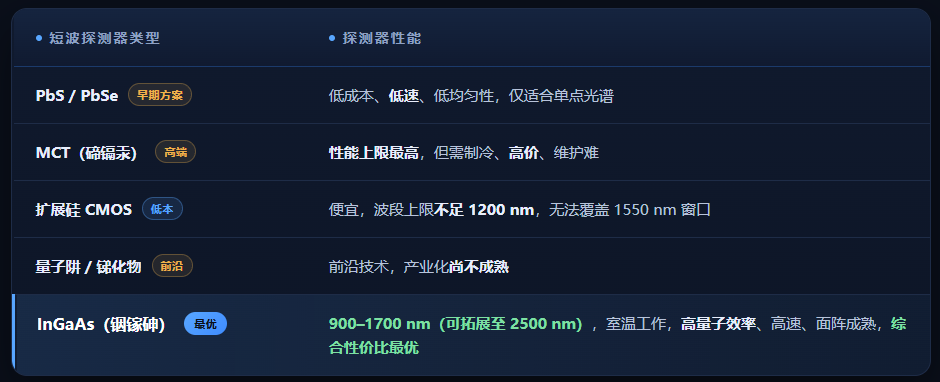

其他类型短波红外探测器技术特点
InGaAs 短波红外探测器相较于其他探测器的核心技术优势
1、室温工作特性,无需低温制冷,系统集成难度大幅降低
这是 InGaAs 最核心优势之一。碲镉汞、量子阱等高灵敏度红外探测器往往需要液氮或者斯特林制冷机维持低温环境,制冷组件带来多重负担:整机体积变大、重量增加、功耗上升;制冷机存在寿命限制,伴随振动噪声;开机需要等待制冷降温时间,后期维护成本高。
标准 InGaAs 焦平面探测器室温条件下即可正常工作,不需要制冷装置。整机结构简化,短波红外热像仪可以做到小型化、轻量化,开机瞬间成像,无等待时间。同时消除制冷机振动,适合精密测量平台、显微镜耦合、在线产线安装。
室温环境会带来一定暗电流,格物优信依托多年红外算法积累,通过材料选型优化、像元结构匹配、自研 ROIC 电路降噪,把暗电流控制在可接受范围,搭配双点校正算法,完全满足绝大多数工业与科研场景。对于需要极致弱光探测的场景,格物优信也可提供 TE 半导体制冷型 InGaAs 设备,仅需要小型热电制冷,体积和成本远低于液氮 / 斯特林制冷 MCT,兼顾探测性能与设备便携性。
2、光谱响应匹配短波红外核心窗口,量子效率高
常规 InGaAs 探测器光谱响应区间 900–1700 nm,完美覆盖 1310 nm、1550 nm 两大主流通信与工业激光波段;拓展型 InGaAs 可延伸至 2500 nm,覆盖更多材料特征吸收峰。
在响应波段内,InGaAs 光电二极管量子效率通常可达 60%–80%,远高于 PbS、量子阱探测器。高量子效率意味着同等入射光强下,产生光生载流子更多,成像信噪比更高。在弱反射微光环境、低功率激光探测场景,图像对比度更好,更容易识别细微差异。
很多材料的特征吸收峰落在 1000–1700 nm:水分、塑料、有机物、矿石在该波段存在特征吸收。InGaAs 可以捕捉这类光谱差异,实现材料区分;硅在 > 1100 nm 波段透光,InGaAs 能够穿透硅晶圆,检测硅片内部裂纹、空洞、夹杂,这是可见光相机、硅探测器无法实现的功能。格物优信 InGaAs 短波红外热像仪充分发挥该波段优势,在半导体、复合材料检测领域实现微小缺陷稳定识别。
3、响应速度快,适合高速动态目标与脉冲激光探测
InGaAs 光电二极管载流子输运速度快,响应时间可达纳秒级。相比之下 PbS/PbSe 探测器毫秒级响应,面对高速运动工件、脉冲激光、高速扫描场景会出现严重拖影、信号失真。
在激光应用场景:激光焊接、激光清洗、光纤激光光束诊断、激光雷达回波成像,激光信号往往是脉冲形式。InGaAs 可以快速跟随光强变化,捕捉瞬态光信号,测量光斑能量分布,不会出现信号滞后。在产线高速在线检测,运动工件也不会产生图像模糊,满足高速流水线成像需求。格物优信 InGaAs 短波红外热像仪支持高帧率输出,适配产线高速检测、脉冲激光动态观测场景。
4、焦平面像元均匀性优异,坏点率低,定量成像能力强
InGaAs 外延生长技术成熟,晶圆材料均匀性好,制备的焦平面阵列像元之间响应差异小。配合配套 ROIC 读出电路,经过出厂校正后,固定图案噪声 FPN 低。
像元均匀性对热像仪至关重要:如果像元响应不一致,图像会自带明暗底色,定量测量时误差巨大。PbS 阵列像元一致性差,需要频繁背景校正;MCT 材料缺陷多,坏点多,需要复杂坏点补偿算法。
InGaAs 响应线性区间宽,输出信号和入射光强保持良好线性关系,不只是 “看图像”,还可以做辐射定量测量,获取目标反射辐亮度分布,实现灰度定量分析,满足科研定量实验、产线缺陷尺寸 / 光强量化检测需求。格物优信针对定量测量场景做算法深度优化,出厂完成多点标定,保障设备长期测量精度。
5、器件稳定性强,环境适应性好,寿命长
InGaAsⅢ-Ⅴ 族半导体材料化学性质稳定,抗老化能力强。室温工作器件无制冷部件损耗,整机平均无故障时间 MTBF 远高于带制冷机的 MCT 系统。
温度适应性方面:在 – 20℃~+60℃工业常用温度区间,InGaAs 探测器性能漂移可控,配合格物优信内置智能校正算法,温度变化带来的图像漂移可以有效补偿,适配工厂高温、低温车间、户外野外等复杂工况。
对比 PbS 薄膜器件,PbS 长期光照容易出现性能疲劳、漂移;MCT 材料晶体容易出现缺陷迁移,长时间工作性能退化。在连续在线 24 小时产线监测场景,格物优信 InGaAs 短波红外热像仪稳定性优势突出,有效降低设备停机维护成本。
6、面阵规格丰富,产业化成熟,综合成本可控
经过多年产业化,InGaAs 焦平面产品规格齐全:从小面阵 320×256,640×512 到大分辨率 1280×1024,不同像元尺寸可选,线阵、面阵产品供给充足。读出电路 ROIC 标准化程度持续提升,国产 InGaAs 焦平面技术不断突破,采购交期缩短,整体成本持续下降。
对比 MCT,同等分辨率下 InGaAs 整机价格仅为 MCT 几分之一;对比 PbS 面阵,虽然单器件成本高于 PbS,但成像质量、检测效率提升巨大,综合项目成本更低。对于批量部署的产线,多台格物优信 InGaAs 短波红外热像仪同步使用,成本压力可控,是商业化落地最优方案。格物优信可根据客户项目需求,提供不同分辨率、光学接口、软件功能的定制化方案,兼顾项目预算与应用指标。
为什么在众多红外成像方案中选择格物优信 InGaAs 短波红外热像仪
很多用户在选型时容易混淆短波红外成像与长波红外测温热像仪。长波红外依靠物体自身热辐射成像,适合测温度;短波红外依靠反射光成像,擅长看材料差异、内部缺陷、激光光斑、硅基内部、隐藏标识。而想要实现短波反射成像,探测器选型决定整套系统上限,同时整机光学设计、图像算法、软件配套同样决定最终使用效果,这也是格物优信产品的核心竞争力。
1、面向工业无损检测场景
半导体行业:硅片、碳化硅衬底、光伏硅块内部裂纹、孔洞、夹杂检测。硅对短波红外透明,可见光无法穿透硅材料,格物优信 InGaAs 短波红外热像仪可以直接成像检测内部缺陷。
复合材料行业:碳纤维、树脂、夹层材料内部空鼓、分层。不同材料在短波红外反射光谱差异明显,可识别可见光无法分辨的内部损伤。
塑料、食品、医药分选:水分检测、物料成分区分。水分子在 1450 nm、1900 nm 存在特征吸收峰,格物优信 InGaAs 成像方案可直观识别物料含水率差异,实现物料在线分选。
冶金、锻造:高温工件观测。高温物体在短波红外波段辐射信号强,同时短波红外可以避开部分烟尘干扰,观测高温工件表面细节。长波红外容易被烟尘遮挡,可见光会被强光饱和。
在上述场景中,如果选用 PbS 探测器设备,成像速度慢、信噪比差,微小缺陷识别困难;选用 MCT 设备,成本过高难以多条产线部署;硅基探测器波段不足,无法识别 1550 nm 波段信号。格物优信 InGaAs 短波红外热像仪平衡性能、速度、稳定性,满足工业在线检测需求。
2、激光测量与光学科研场景
光纤激光器、泵浦源、激光加工设备的光束轮廓分析、光斑均匀性检测、激光漏光观测。工业光纤激光大量工作在 1550 nm 波段,普通可见光相机完全无响应,长波红外探测器对 1550 nm 响应极低。格物优信 InGaAs 探测器在 1550 nm 量子效率高,可以直接采集激光光斑图像,完成光束质量分析。
光学实验室、光谱成像实验:材料反射光谱测量、微光成像实验。需要定量采集光强信号,格物优信 InGaAs 热像仪线性度好、均匀性高,配套专业上位机软件,支持图像存储、数据导出、灰度分析,可直接用于科研定量测量。
3、安防、遥感与特殊视觉场景
短波红外穿透薄雾、烟尘能力优于可见光。大气在 1550 nm 窗口透过性能良好。格物优信 InGaAs 短波红外热像仪在弱光环境下,借助环境微光,实现反射成像,识别可见光下看不清的目标。同时短波红外成像不会像长波红外一样只感知温度,可以识别目标纹理、标识。
4、工程落地层面的选型逻辑总结
选型不是一味追求极限探测性能,而是匹配场景需求,平衡性能、成本、可靠性、维护难度。
- 如果你的目标波段集中在 900–1700 nm,需要面阵成像、动态目标采集、定量测量、长时间连续工作,同时希望设备小型化、免制冷维护,预算可控:格物优信 InGaAs 短波红外热像仪是最优解。
- 如果需要5μm 以上极长短波波段,且预算充足、可接受制冷系统:可考虑 MCT;
- 如果仅需要 1100 nm 以内近红外成像,追求极致低成本:扩展硅 CMOS;
- 如果只是单点慢速光谱采集:PbS 单点探测器。
绝大多数工业在线检测、激光诊断、半导体缺陷检测、常规科研成像,均落在 InGaAs 优势区间,这也是当前市场上短波红外商用热像仪绝大多数采用 InGaAs 焦平面探测器的根本原因,格物优信依托完整软硬件能力,为客户提供一体化短波红外成像解决方案。
InGaAs 探测器现存局限与选型注意事项
客观来看,InGaAs 并非万能,理解它的边界,才能做到合理选型:
- 标准 InGaAs 截止波长 1700 nm,超过该波长,响应快速下降。如果目标信号集中在 2000 nm 以上,需要选用高铟拓展型 InGaAs,或者考虑 MCT;拓展 InGaAs 暗电流会上升,建议搭配 TE 制冷。
- 室温 InGaAs 存在暗电流,极弱光极限探测能力弱于低温 MCT。超微弱光子探测场景,MCT 仍有优势。
- InGaAs 成像依靠反射光,完全无光黑暗环境下,和可见光相机一样无法成像;这点和长波红外热像仪(依靠物体热辐射,全黑环境可测温)有本质区别,很多使用者容易混淆成像原理。
- 高辐射环境下,InGaAs 器件同样会受高能粒子辐照影响,航天强辐照场景需要额外加固设计。
在选型时,格物优信技术团队会协助客户明确工作波长范围、目标光强、成像帧率、测量是否需要定量、工作环境温度,推荐标准 InGaAs 或者 TE 半导体制冷版本,匹配对应光学镜头,最大化发挥探测器性能。

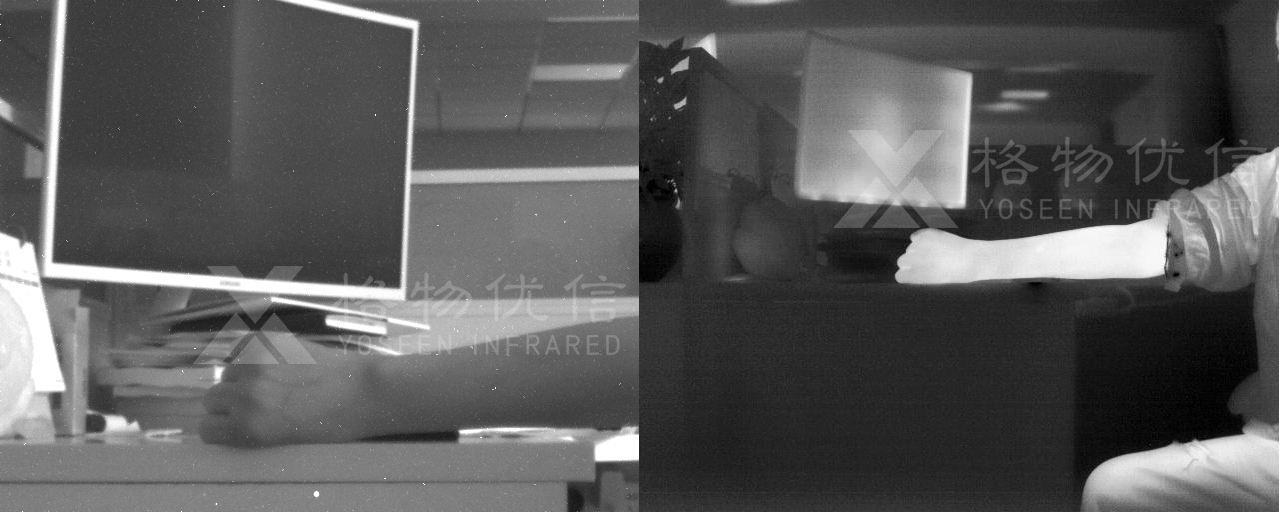

短波热像仪vs长波热像仪
结语
短波红外成像技术的价值,在于挖掘可见光、长波红外无法获取的材料光谱信息。探测器作为成像系统的核心,不同技术路线代表不同取舍:PbS 牺牲速度与均匀性换取低价;MCT 以高昂成本、制冷维护换取极限探测性能;硅基探测器受限于光谱截止波长。
InGaAs 铟镓砷探测器依托成熟 Ⅲ-Ⅴ 族半导体工艺,在 900–1700 nm 短波红外核心窗口实现高量子效率、快速光电响应、良好像元均匀性与线性响应。室温工作的特性简化整机系统结构,设备稳定性强、寿命长,产业化规模带来合理的采购成本。
格物优信聚焦短波红外成像技术产业化落地,基于高性能 InGaAs 焦平面探测器,完成光学系统、硬件电路、图像算法、上位机软件全链条自研,打造系列 InGaAs 短波红外热像仪产品。在半导体无损检测、复合材料探伤、激光光束诊断、物料光谱分选、科研光学测量等大量场景中,格物优信 InGaAs 短波红外热像仪可以稳定输出高质量图像与定量数据,兼顾性能指标与工程落地能力。
未来随着 InGaAs 材料工艺持续迭代,更高分辨率、更长截止波长、更低暗电流的焦平面阵列会持续推出。格物优信将持续深耕短波红外成像技术,不断优化产品性能,为工业检测、科研测量领域客户提供更可靠、更智能的红外成像解决方案。
