热成像双光谱T型摄像机
格物优信DS系列热像仪双光谱T型摄像机,内置热成像与可见光联动控制模块,支持火电检测,异常温度预警,智能视频分析、数据采集后台监控系统,支持黑热、白热、铁锈、多种伪彩色,支持360° 连续旋转,无监视盲区,支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持MJPEG抓图;支持统一客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包(包含JAVA的开发包);
产品说明

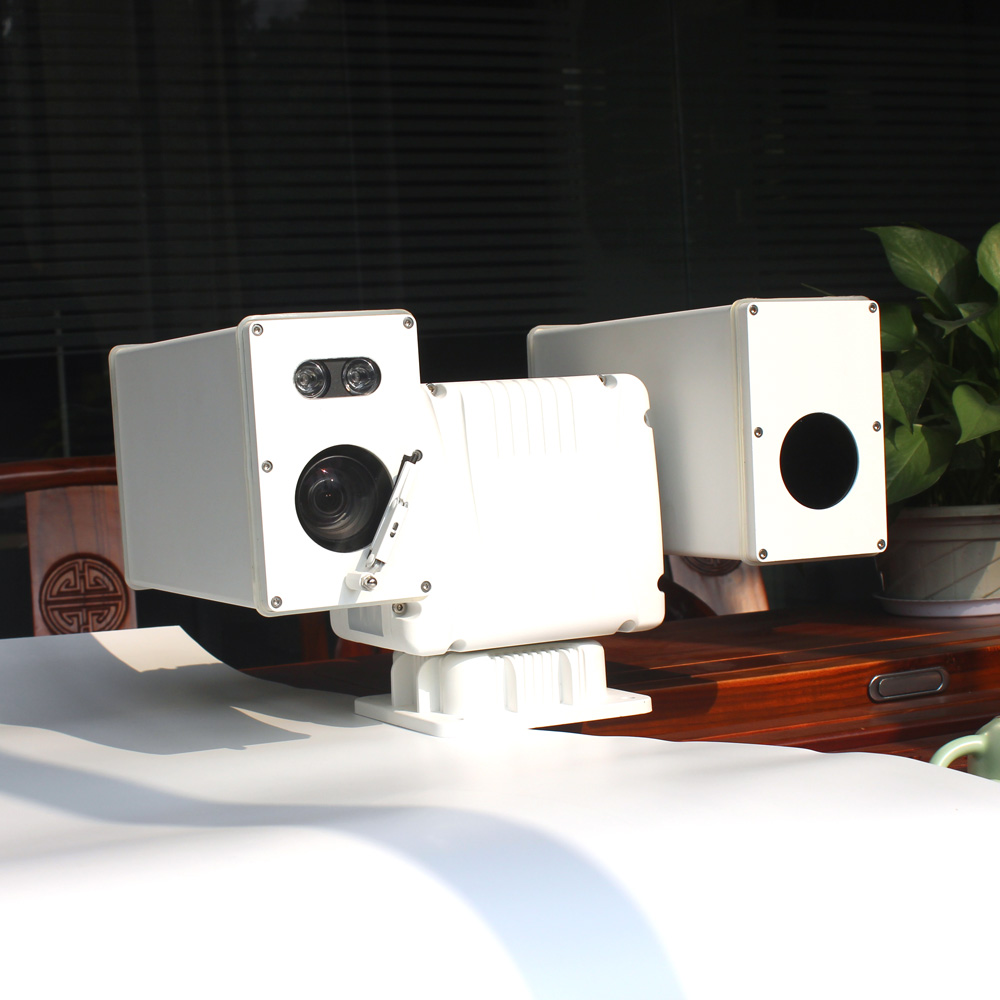

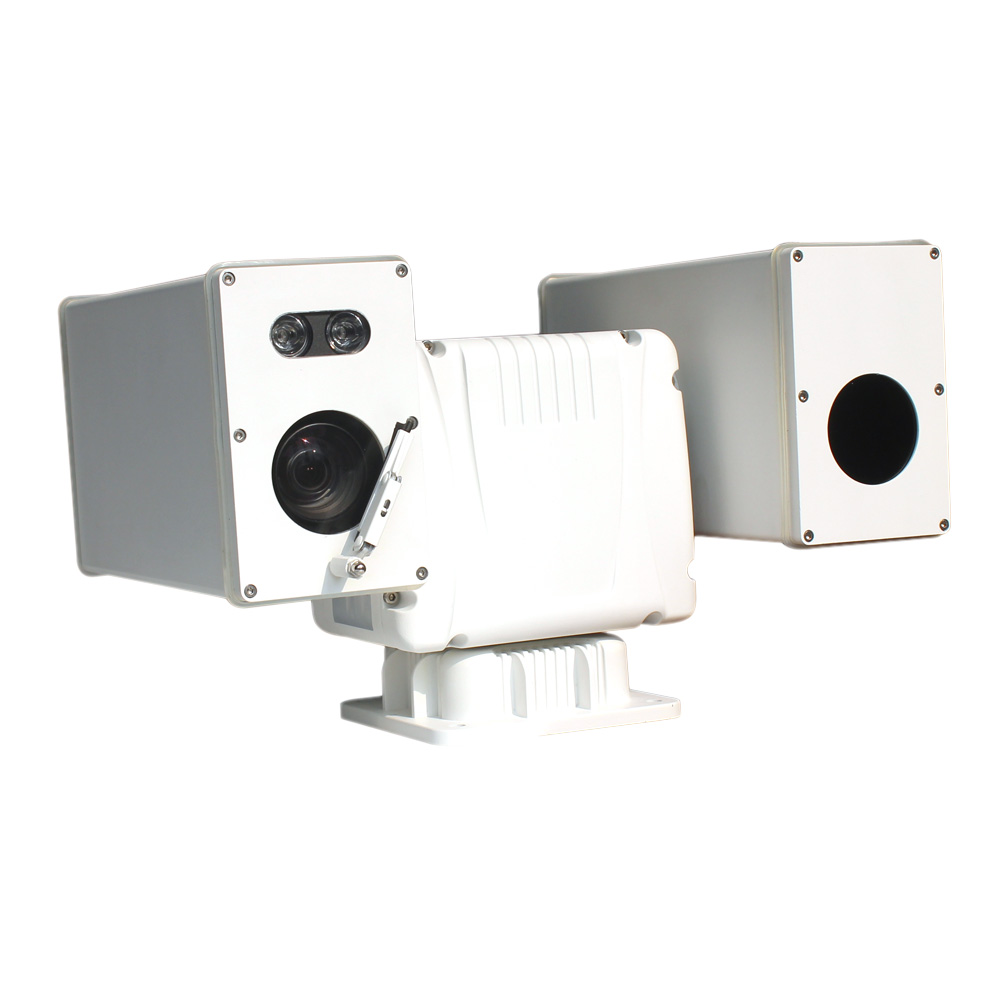

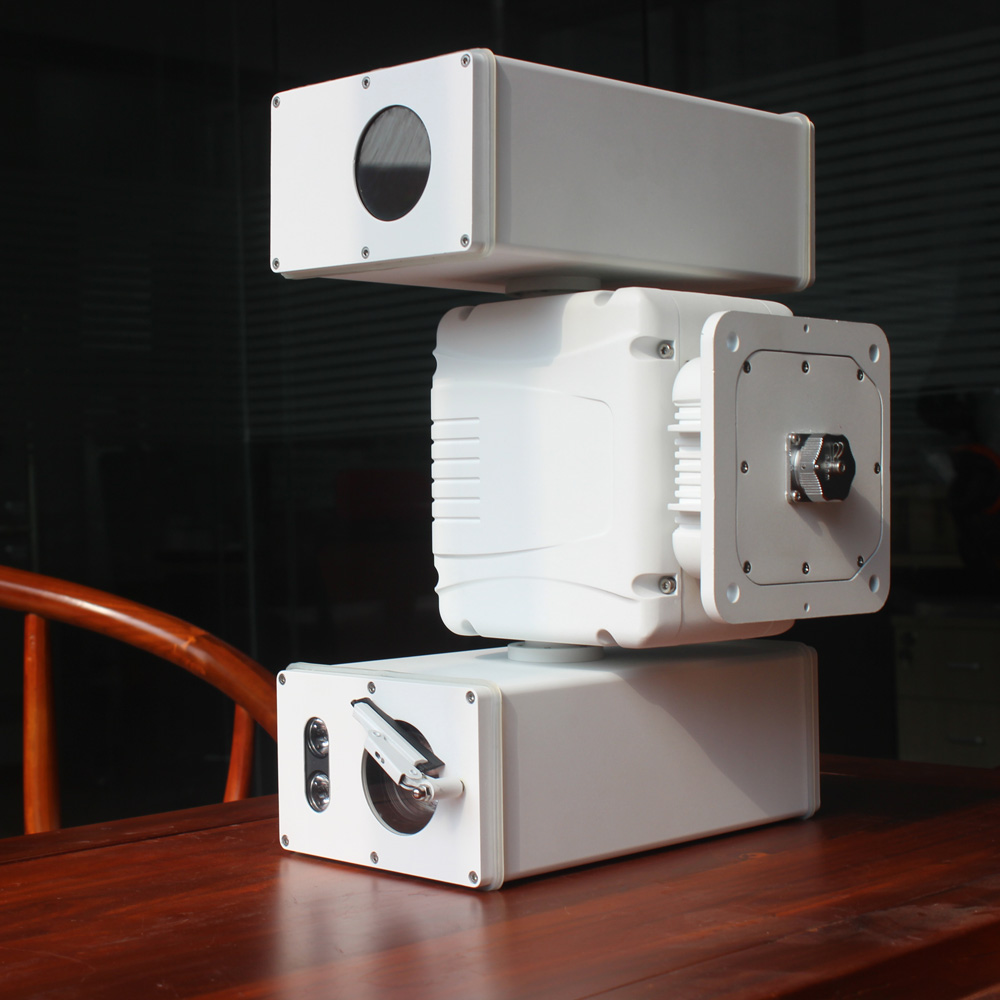

格物优信双光T型云台热像仪集高稳定性红外热像仪、高清可见光网络摄像机、云台于一体,可对多种场所的关键设备、贵重资产进行监控,帮助工厂或平台提前发现问题,防患于未然。红外热像仪可对关键设备的温度变化进行实时监控,最大帧率50Hz,测温准确、性能卓越;可见光摄像机可呈现高清的现场情景,采用1/2.8″英寸高性能传感器,图像清晰,最大分辨率可达1920*1080。云台可水平360°连续旋转,无监视盲区,适用于电力监控、边境安防、消防监控、机器人集成等多种应用场合,全天候守护您的资产安全。
产品及软件功能
为帮助用户快速使用双光T型云台热像仪产品,我司特配备IRTool Pro专业设备管理分析软件,支持红外与可见光双光画面预览以及测温和设备管理。
- 采用铝合金材质,双光路均有防护透镜,其中红外用锗透镜片,具有良好的屏蔽和散热作用;
- 带纳米隐形雨刷,不粘水,不粘油,排斥灰尘;
- 热成像组件测温精确,图像清晰,可见光支持高清传输;
- 运行稳定,适应恶劣环境,支持自动巡航模式,自动预警;
- 单网线同时传输红外温度和可见光图像,支持各类NVR,网络带宽占用低,组网灵活;
- 各类报警、安全、设备运行状态记录;
- 自带系统软件,方便系统集成;
- 完善、丰富的SDK开发包,支持用户快速二次开发。
产品参数
特点/性能 | DS-TS-2007-X384D | DS-TS-2007-X640D |
红外热成像参数 | ||
分辨率 | 384×288 | 640×480 |
热灵敏度 | ≤50mk@25℃ | |
帧频 | 50Hz | 30Hz |
响应波段 | 8~14μm | |
测温范围 | 支持多种测温范围,详见“双光T型云台热像仪测温范围列表” | |
镜头 | 支持多种红外镜头,详见“双光T型云台热像仪红外镜头列表” | |
测温方式 | 点测温、区域测温 | |
温度显示 | 支持全局高低温追踪,全局平均温度,点/线/多边形等多种测温模式,可添加多个测温对象。所有测温对象可独立设报警阈值范围,采样周期,绘制历史温度曲线图 | |
调焦 | 定焦,电动调焦,自动对焦 | |
调色板 | 白热,黑热,铁红,彩虹等12种调色板 | |
视频输出 | 100M以太网,带测温区域显示 | |
可见光参数 | ||
图像分辨率 | 1920×1080 | |
分辨率 | 200万像素 | |
传感器类型 | 1/2.8″ Progressive Scan CMOS | |
镜头 | 20倍光学变焦,f=4.7~94mm | |
水平视角 | 61.4°~2.9°(广角-望远) | |
近摄距 | 10mm~1500mm(广角-望远) | |
业务功能 | 支持WEB配置,支持OSD;支持实时视频传输,支持后端存储回放;支持JPG抓图,视频录制;支持统一客户端远程监控; | |
云台性能 | ||
控制 | 支持自主平台软件,RS485控制 | |
云台通信接口 | 网络输出 | |
云台指令控制 | 云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制 | |
预置点 | 可设置200个预置点 | |
巡航扫描 | 可设置8条巡航线,每条巡航线可设置10个预置点 | |
水平范围及速度 | 360°连续旋转,无监视盲区;水平旋转速度:0.1°~30°/s | |
垂直范围及速度 | -90°(俯视)~+90°(仰视);垂直旋转速度:0.1°~30°/s | |
补光灯 | 支持双LED补光灯 | |
网络功能处理 | ||
数据接口 | 100M网络输出 | |
视频处理 | H.264 | |
网络协议 | TCP/IP, HTTP, RTP, RTSP, ONVIF | |
一般规范 | ||
整机重量 | 约10Kg | |
产品尺寸 | 263mm(L)×391mm(W)×231(H) | |
交换机 | 内置交换机模块,单网线 | |
出线方式 | 云台底盖中心出线 | |
护罩材质 | 铝合金 | |
承载方式 | 双侧载 | |
视窗 | 双光路均有防护透镜,其中红外用锗透镜片 | |
电源 | DC24V | |
防护等级 | IP66 | |
工作温度 | -20℃~50℃,湿度小于90% | |
二次开发 | ||
软件支持 | 提供完善的云台控制、可见光、红外热像的相关软件或者SDK开发包(部分包含JAVA的开发包) |
应用领域
格物优信双光T型云台热像仪广泛应用于危险品运输、油田油库监控、化工、煤矿等各个领域,可适用于粉尘浓度较高、工业过程控制、防火及安全检测等各个应用场景。更多详细应用欢迎来电垂询。
双光T型云台热像仪测温范围列表
测温范围 | 测温精度 | NETD |
-20~150℃ | ±2℃或±2% | 50mK |
0~300℃ | ±2℃或±2% | 70mK |
60~600℃ | ±2℃或±2% | 50/90mK |
更多测温范围请来电垂询 |
双光T型云台热像仪红外镜头列表(以384产品为例)
焦距 | 视场角 | 角分辨率 | 探测距离
(车辆)/m |
探测距离
(人)/m |
识别距离(车辆)/m | 识别距离(人)/m | 辨认距离(车辆)/m | 辨认距离(人)/m |
4mm | 97° x 71° | 4.25mrad | 361 | 117 | 90 | 29 | 45 | 15 |
5mm | 67° x 50° | 3.4mrad | 451 | 147 | 113 | 37 | 56 | 18 |
7mm | 51.2° x 38.5° | 2.4mrad | 639 | 208 | 160 | 52 | 80 | 26 |
10mm | 36° x 27° | 1.7mrad | 902 | 294 | 225 | 74 | 113 | 37 |
15mm | 24.6° x 18.6° | 1.1mrad | 1353 | 441 | 338 | 110 | 169 | 55 |
17mm | 21.7° x 16.4° | 1.0mrad | 1533 | 500 | 383 | 125 | 192 | 63 |
25mm | 14.9° x 11.2° | 0.68mrad | 2255 | 735 | 564 | 184 | 282 | 92 |
40mm | 9.3° x 7.0° | 0.43mrad | 3608 | 1176 | 902 | 294 | 451 | 147 |
50mm | 7.5° x 5.6° | 0.34mrad | 4510 | 1471 | 1127 | 368 | 564 | 184 |
60mm | 6.2° x 4.7° | 0.28mrad | 5412 | 1765 | 1353 | 441 | 676 | 221 |
更多焦距镜头请来电垂询 |
YoseenDS系列热像仪 测温范围列表 | ||
测温范围 | 测温精度 | NETD |
-20~150℃ | ±2℃或±2% | 60mK |
-20~300℃ | ±2℃或±2% | 80mK |
-20~600℃ | ±2℃或±2% | 100mK |
150~1000℃ | ±2% | – |
300~1600℃ | ±2% | – |
客户定制 | ||
Yoseen DS系列热像仪 镜头列表
(以DS384B产品为列) |
||
焦距 | 视场角 | 角分辨率 |
8mm | 46.8° x 34.8° | 2.1mrad |
15mm | 24.8° x 19.6° | 1.1mrad |
25mm | 14.8° x 11.2° | 0.68mrad |
40mm | 9.3° x 7.0° | 0.43mrad |
60mm | 6.3° x 4.7° | 0.28mrad |
客户定制 |
YoseenWarden软件是格物优信测温型双光谱红外球机的配套软件,具备红外温度数据采集、显示、记录、报警等功能的专业软件。绿色安装,支持Microsoft Windows XP、Vista、7及以上PC操作系统。
YoseenWarden软件支持以下功能:
- 可同时连接多台设备,通过网络连接实现在线预览;
- 可进行调焦、拍照、录像,并将文件保存到电脑;
- 可控制云台,设置256个预置位,6条自动巡航路线;
- 可设定高、低温报警和温差报警;
- 可设定静态屏蔽区与关注区。
还可提供完善、丰富的SDK开发包,支持用户进行二次快速开发。
