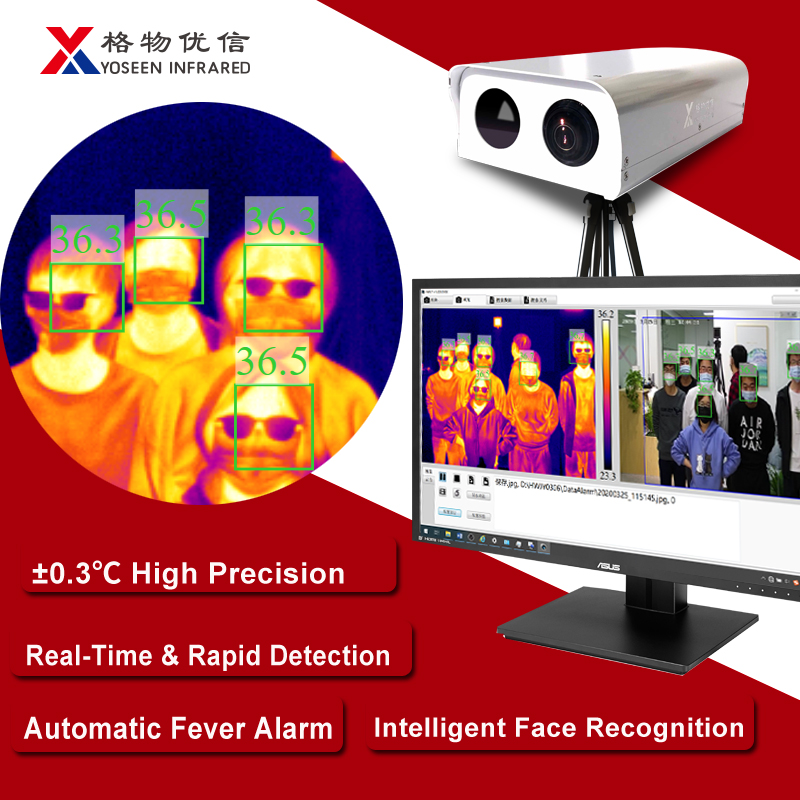

双光人体测温热像仪

DS-CS-2007-X384D是一种非接触式区域性的高效温度测量监控系统。 它能够在人流密集的公共场所进行大面积监测,快速找出并对体温较高的人员进行标记并报警,如快速排查SARS、寨卡和埃博拉等引起的人体发热症状。 自动校正,无须人工干涉,外置参考黑体及高精度温度传感器,彻底消除温度漂移,可长年稳定可靠工作,不受环境温度等因素干扰。

双光人体测温热像仪

产品参数

测温范围
0℃~50℃ 测温范围越大时,温度灵敏度就会越低。对于普通的工业红外热像仪,测温范围是-20℃ 到+600℃,但是DS-CS-2007-X384D测温范围是0℃到+50℃,这保证了它拥有高温度灵敏度的特点。
测温精度 ±0.4℃(带黑体 ±0.3℃)
DS-CS-2007-X384D的测温精度是±0.4℃,而其他的工业用红外热像精度一般是±2℃。这代表如果用工业红外热像仪测量一个体温为38℃的发烧病人,有可能测量结果是36℃,而导致显示此人并没有发热症状。这对于紧急医疗检测来说是一个致命错误。

产品详细参数

探测器类型:多晶硅非制冷焦平面

探测像元数:384×288

响应波段: 7.5~14um

测温范围: 0℃~50℃

温度分辨率(NETD):0.05℃

测温精度:±0.4℃

频率:50Hz

可见光摄像头:200万高清摄像头

双光人体测温热像仪产品功能

快速找出并标记发热人群,同时自动报警

利用先进的红外热图像技术,DS-CS-2007-X系列可以同时监测大范围人群的体温,毫秒级响应、快速找出体温较高的人群并对其进行红色标记(支持快速多个体标记),同时马上发出警报信号,轻松实现全天候监控。

集红外与可见光于一体,监控效果极佳

DS-CS-2007-X384D采用384×288分辨率的非制冷焦平面探测器,可提供清晰的红外热像图,以及1920×1080分辨率的可见光图像。采用先进的智能图像算法处理技术,精准测温技术、实现多目标超温同时监控并对超温对象进行标记。

实时的高频率图像捕捉、存储和传输

DS-CS-2007-X384D的图像信号为50Hz ,高频率使图像捕捉不会产生拖影和延时的效果,确保了实时监控。 可支持 24小时在线存储,还可以通过远程监控网络上传报警图像和视频至监控中心进行分析处理,方便管理。

可外置黑体

双光人体测温热像仪

黑体实时校温,工作稳定,测温精准

温度漂移对于普通的工业红外热像仪来说是普遍存在的现象,但这会给人体测温的结果带来严重的错误。DS-CS-2007-X384D若加入外部独立的黑体进行温度实时校正,可确保不发生温度漂移现象,可使得测温精度保持在±0.3℃以内。

产品优势

软件系统功能强大,操作简单

DS-CS-2007-X384D软件系统功能强大,人机界面友好,支持多台同时显示,简单易用。操作员只需要接受短时间培训之后,就可以非常娴熟的操作整个机器。同时软件终身免费升级和维护。

人脸识别&多目标高温智能标记报警

DS-CS-2007-X384D可实现精准的单点&多目标高温自动标记报警,可设置隔离屏蔽区,对一些区域进行隔离。可设置区域报警范围,对人脸部温度较高的人进行报警和记录,而不会对其他的高温物体进行报警,比如烟头和食物。

丰富的应用经验和高可靠性

DS-CS-2007-X384D的设计和调试基础,是根据国内各地医疗检验检疫部门多年的临床试验得来的。这保证了设备的高可靠性和稳定性。

探测器性能
探测器类型 非晶硅红外微测辐射热计(无TEC)
分辨率/像元距离  640*480  384X288/17um(gen2)
灵敏度 ≤50mK at f/1.0 300K
帧频 50Hz
响应波段 8~14um



热像调节
极兴反转 黑热/白热
图像放大 X2 、X4
亮度 自动+手动
对比度 自动+手动
图像翻转 水平/垂直
光标分化 带十字分化光标



电源
工作电压范围 DC:+2.5V~+5.5V
典型工作电压 DC:3.7V
功耗 <0.7W(带伪彩功能);<0.6W(黑白)
反接保护
过欠电压保护





图像处理
非均匀校正技术 自适应非均匀性校正
开机时间 <3s
图像增强 DDE
图像显示分辨率 768×576
图像帧频 50Hz(PAL)
镜头(选配) 可选配镜头12mm/19mm/35mm/40mm/50mm



环境参数
工作温度范围 商用:-20℃~+60℃ 特殊用途:-40℃~60℃
存储温度范围 -45℃~+65℃
湿度 5%~95%无结露
抗震动冲击 振动:GJB 150-16 2.3.1
GJB 150-18 试验7 100g/6ms
抗温度冲击 -5℃/min (-40℃~+60℃)
功能特性

双光人体测温热像仪

产品参数

测温范围
0℃~50℃ 测温范围越大时,温度灵敏度就会越低。对于普通的工业红外热像仪,测温范围是-20℃ 到+600℃,但是DS-CS-2007-X384D测温范围是0℃到+50℃,这保证了它拥有高温度灵敏度的特点。
测温精度 ±0.4℃(带黑体 ±0.3℃)
DS-CS-2007-X384D的测温精度是±0.4℃,而其他的工业用红外热像精度一般是±2℃。这代表如果用工业红外热像仪测量一个体温为38℃的发烧病人,有可能测量结果是36℃,而导致显示此人并没有发热症状。这对于紧急医疗检测来说是一个致命错误。

产品详细参数

探测器类型:多晶硅非制冷焦平面

探测像元数:384×288

响应波段: 7.5~14um

测温范围: 0℃~50℃

温度分辨率(NETD):0.05℃

测温精度:±0.4℃

频率:50Hz

可见光摄像头:200万高清摄像头

双光人体测温热像仪产品功能

快速找出并标记发热人群,同时自动报警

利用先进的红外热图像技术,DS-CS-2007-X系列可以同时监测大范围人群的体温,毫秒级响应、快速找出体温较高的人群并对其进行红色标记(支持快速多个体标记),同时马上发出警报信号,轻松实现全天候监控。

集红外与可见光于一体,监控效果极佳

DS-CS-2007-X384D采用384×288分辨率的非制冷焦平面探测器,可提供清晰的红外热像图,以及1920×1080分辨率的可见光图像。采用先进的智能图像算法处理技术,精准测温技术、实现多目标超温同时监控并对超温对象进行标记。

实时的高频率图像捕捉、存储和传输

DS-CS-2007-X384D的图像信号为50Hz ,高频率使图像捕捉不会产生拖影和延时的效果,确保了实时监控。 可支持 24小时在线存储,还可以通过远程监控网络上传报警图像和视频至监控中心进行分析处理,方便管理。

可外置黑体

双光人体测温热像仪

黑体实时校温,工作稳定,测温精准

温度漂移对于普通的工业红外热像仪来说是普遍存在的现象,但这会给人体测温的结果带来严重的错误。DS-CS-2007-X384D若加入外部独立的黑体进行温度实时校正,可确保不发生温度漂移现象,可使得测温精度保持在±0.3℃以内。

产品优势

软件系统功能强大,操作简单

DS-CS-2007-X384D软件系统功能强大,人机界面友好,支持多台同时显示,简单易用。操作员只需要接受短时间培训之后,就可以非常娴熟的操作整个机器。同时软件终身免费升级和维护。

人脸识别&多目标高温智能标记报警

DS-CS-2007-X384D可实现精准的单点&多目标高温自动标记报警,可设置隔离屏蔽区,对一些区域进行隔离。可设置区域报警范围,对人脸部温度较高的人进行报警和记录,而不会对其他的高温物体进行报警,比如烟头和食物。

丰富的应用经验和高可靠性

DS-CS-2007-X384D的设计和调试基础,是根据国内各地医疗检验检疫部门多年的临床试验得来的。这保证了设备的高可靠性和稳定性。

通用参数
探测器性能
探测器类型 非晶硅红外微测辐射热计(无TEC)
分辨率/像元距离  640*480  384X288/17um(gen2)
灵敏度 ≤50mK at f/1.0 300K
帧频 50Hz
响应波段 8~14um



热像调节
极兴反转 黑热/白热
图像放大 X2 、X4
亮度 自动+手动
对比度 自动+手动
图像翻转 水平/垂直
光标分化 带十字分化光标



电源
工作电压范围 DC:+2.5V~+5.5V
典型工作电压 DC:3.7V
功耗 <0.7W(带伪彩功能);<0.6W(黑白)
反接保护
过欠电压保护





图像处理
非均匀校正技术 自适应非均匀性校正
开机时间 <3s
图像增强 DDE
图像显示分辨率 768×576
图像帧频 50Hz(PAL)
镜头(选配) 可选配镜头12mm/19mm/35mm/40mm/50mm



环境参数
工作温度范围 商用:-20℃~+60℃ 特殊用途:-40℃~60℃
存储温度范围 -45℃~+65℃
湿度 5%~95%无结露
抗震动冲击 振动:GJB 150-16 2.3.1
GJB 150-18 试验7 100g/6ms
抗温度冲击 -5℃/min (-40℃~+60℃)
其他参数
应用软件
