项目背景
后挡风玻璃加热丝作为秋冬天、雨季除雾必备功能,早已是每辆车的标配。目前后挡风玻璃加热丝,都是采用电阻适合的导电印刷线,在玻璃内面印刷,加工简单,薄细且不挡视线。如果加热丝出问题,加热不均匀,会影响除雾除霜的效果,严重的会导致玻璃炸裂。

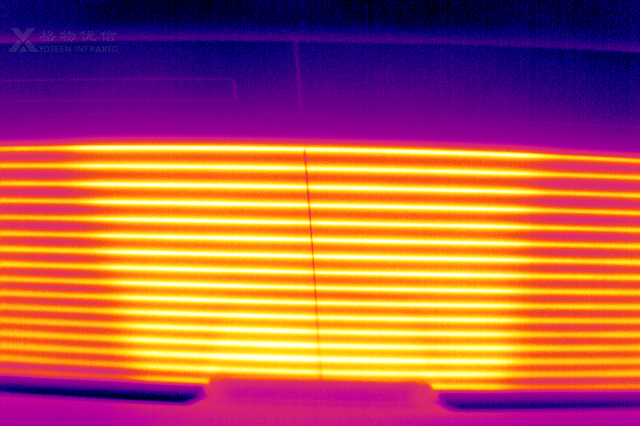

汽车玻璃加热丝检测系统主要是利用电流通过玻璃内部嵌入的电阻电热丝而产生热量,均匀的分布到整块玻璃上,再由红外热像仪拍摄,通过软件设置汽车后窗玻璃加热丝的数量,检测发现数量异常时输出报告,用于快速检测汽车后窗玻璃加热丝断开情况。汽车在生产过程中, 工程师可以利用红外热像仪快速获取后窗玻璃电阻丝加热过程中的红外热像图, 利用配套的红外分析软件对电阻丝的温度场和整块玻璃的温度上升趋势进行分析。 经过分析后,可采取方法避免由于电阻丝分布不均匀或某点电阻出现异常, 导致玻璃局部受热而可能出现的损坏。 因为电阻丝加热过快会导致玻璃内部升温过快, 而玻璃表面的温度变化较小时, 会由于热胀冷缩导致玻璃发生爆炸。
系统特点:
汽车后窗玻璃加热丝检测系统主要屈利用电流通过玻璃内部表入的电阻电热丝而产生热量均匀的分布到整块玻璃上,再由红外热像仪进行拍摄, 通过软件设置汽车后窗玻璃加热丝的数量检测发现数量异常时输出报告,
用于快速检测汽车后窗玻璃加热丝断开情况。
1.检测汽车后窗玻璃加热丝的数量;
2.与PLC联动,判断加热丝断开与否;
3.自动化规范化检测流程,提高检测效率。
功能特性:
全幅、高速、精准测温 基于微测热辐计特性设计的专有测温校正算法,实现全天候 实时精确温度测量。
适应复杂、恶劣工作环境 针对高温、户外、防爆等特殊行业工作环境深度优化。
数字流媒体输出,支持ONVIF等协议 完美兼容现有安防监控系统,无缝接入主流安防NVR产品。
千/百兆以太网数据流输出 数据带宽自适应,满足组网要求。
专业软件提供数据分析和管理 配套专业软件,助力用户更便捷地实现复杂业务应用。
产品特性
Yoseen X 系列红外热像仪是高性能、高准确度的在线式测温型红外热像仪。
Yoseen X 系列红外热像仪选用进口探测器,工作稳定、性能卓越,配合独有的测温校正算法和易用的用户界面,使得 X 系列红外热像仪成为质量控制、热源监测、安防夜视、设备维护等应用领域的首选产品。X 系列红外热像仪可根据用户实际需求选配多种接口和参数,用户无需为不用功能支付额外成本,极大提高用户采购灵活性,有效保护用户投资。
X 系列红外热像仪体积小巧、重量轻、接口丰富,并配有功能丰富的终端软件和简单易用的 SDK 包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求。
产品及软件功能
为帮助用户快速使用Yoseen X 系列红外热像仪产品,我司特配备IRTool Pro专业红外分析软件,支持红外画面与测温的预览和设备管理。
- 非接触式在线实时测温,支持点、线、区域等多种测温对象添加与管理
- 专利红外算法,支持测温标记,支持铁红、白热、高对比度等多种调色板,打开您的不一样的温度“视界”
- 无损压缩算法,支持模拟视频、单帧温度、网络视频流、网络温度流等多种数据传输方式
- 五种温度提醒模式,解放人力,监控更省心
- 高性能探测器:采用17微米非制冷焦平面探测器,提供160*120,384*288,640*480等多种分辨率以及不同焦距镜头选择,满足您的差异化应用需求
- 体积小巧,重量轻,可用于机器人及智能设备集成
型号参数
型号 | X1024B | X640D | X384D | X160A |
红外分辨率 | 1024×768 | 640×480 | 384×288 | 160×120 |
像素尺寸 | 17um | |||
帧频 | 25Hz | 30Hz | 50Hz | |
NETD | ≤50mK@25℃ | |||
工作波段 | 8~14um | |||
视场角 | 详见“Yoseen X系列热像仪镜头列表” | |||
角分辨率 | ||||
测温范围 | 详见“Yoseen X系列热像仪测温范围列表” | |||
测温精度 | ±2℃或±2%,可提升至±0.4℃ |
平台介绍
客户端软件采用C/S模式与B/S模式相结合的开发模式,包括实时、数据两大常用功能模块和测温对象、设备、用户管理、告警、云台、录制管理六大相关基础管理模块。与此同时,提供组件化、标准化的Web API开放平台接口供其他系统使用,为客户提供强大且灵活的业务集成和数据集成能力。客户端软件的红外实时画面监测采用了业内领先的红外图像处理算法,使得设备展示出的红外画面具有更好的细节增强效果和更高的画面可调节精准性。此外,客户端软件可将相关配置数据实时同步云端,在云端对数据进行管理和分析,用户可通过云平台自定义设置通知方式与联系人。通过客户端软件与云端应用相结合实现了智能化的控制体系,为迈向工业互联网数据智慧化决策打下坚实的基础。
具体功能与技术目标如下:
(1)在线测温功能:所有视频图像可全程录像存储,并可以对以往的历史图像进行查询和回放;
(2)自定义色彩:可针对不同温度给煤堆不同区域设定不同的颜色;
(3)风险预警:实时全景监控与高灵敏度特点,发现异常高温时可实现毫秒级报警;
(4)报警类型:分为高温报警和温升报警。高温报警即被测区域超过预设值时报警,温升报警即被测区域温度在某一时间段内出现异常温升时报警,具体数值可根据实际情况设定;
(5)温度补偿:设备可根据现场实际环境温度自动进行温度补偿,以满足不同环境下的测温需求;
(6)数据管理:对现场所测温度实时写入数据库,并自动生成报表与温度曲线,调取历史温度信息和报警记录,方便于出现问题后进行故障跟踪及事故分析;
(7)报警日志:报警记录与图像同步存储系统;
(8)实时显示全辐射热图:值班人员可通过鼠标测温查看画面任意位置的瞬时温度,对异常情况进行录制、拍照、分析;
(9)多设备管理:可实时查看多个设备监控画面,自定义多画面查看设备/模块监测状况;
(10)高温追踪:自动对热像图整个画面或特定区域进行温升趋势分析,提早发现隐患区域;
(11)温度曲线分析:在监测煤堆表面温度时可实时显示最高温曲线,通过曲线的变化趋势判断是否存在异常;
(12)自动诊断:设备具有网络中断自动检测恢复功能,当设备因断电或者断网导致工作异常,待线路正常后可自行排查问题进行恢复;
(13)远程通知:现场搭载云平台服务器,可第一时间将现场报警信息通过短信或公众号的方式推送至相应人员,及时掌握现场情况;
(14)强大兼容功能:支持多平台开放API接口对接,平台可兼容其他监控检测设备,如摄像机、温度传感器等,真正实现系统化管理;
(15)用户权限管理:可针对不同用户群体开放不同使用权限。
4.3后端云平台
4.3.1平台界面
云平台目前主要针对以下需求点:
(1)支持企业中部门、人员、角色管理;
(2)支持报警规则的添加、报警模板的添加、报警联系人的添加、报警推送的添加、报警记录查看;
(3)财务管理支持账户线下交易、线上购买增值服务及索取发票功能;
(4)支持云平台绑定多款软件,进行数据同步;
(5)支持短信通知、微信通知、邮箱通知等实时告警服务。
平台首页
报警联系人界面
报警记录界面
远程消息推送
(1)微信推送报警信息—关注格物优信热像仪专家即刻接收报警信息推送。
公众号消息推送
(2)短信推送报警信息。
短息推送
