供热系统的故障不仅会造成资源的浪费,还会波及到周围居民的供热,特别是在北方寒冷的冬天,供热系统故障会严重影响居民的正常生活。红外热成像技术在供热系统中的应用为保障供热提供了新的检测手段。便携式手持红外热像仪可对供热设备进行大面积扫描,对故障部位准确、快速定位,方便维修、减少能源损耗,避免大型事故发生,确保冬季正常供暖。
热像仪在供热系统中的主要应用点:

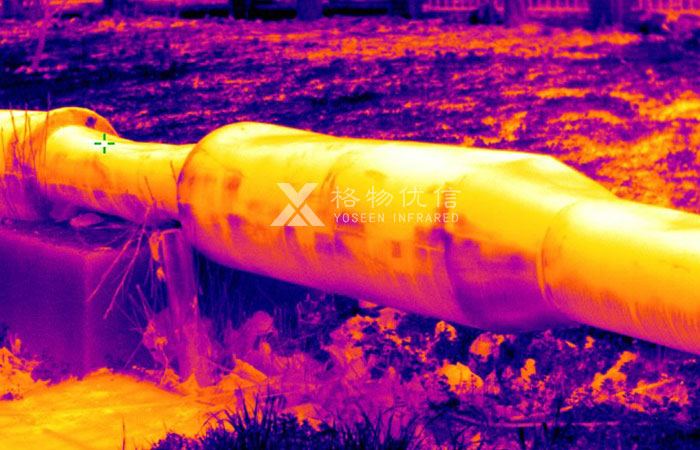

管道泄漏巡检:
手持热像仪可对管道进行随时随地的巡检,检测过程无需中断运行的供热设备,可将被测目标表面热信息可视化,快速定位故障,迅速完成管道设备的巡视,帮助检修人员完成电气设备预防性维护工作,减少威胁热力、供热管道发生重大泄露事故。
热力站换热设备巡检
使用手持热像仪可以对温度管控和换热设备定期检修,如换热器检测、补水泵循环泵、换热泵轴承维护等。
热力站阀门巡检
手持热像仪可实时直观呈现阀门的热分布图像,准确、迅速定位阀门缺陷部位,一旦发现温度异常区域,及时提醒检测人员对缺陷部位进行处理,减少能量损失,确保正常供暖。
电气设备检测:
电气故障是一种暖通设备中常见的故障。大多数情况下,这些电气问题是肉眼看不见的,但使用红外热像仪能立即在红外图像上看到热点。用户可以对电气柜、组件进行扫描,并检测大量电线、接头,立刻清楚问题。在出现问题之前,即可以检测并修复问题区域。
用户端供暖设备检测
手持热像仪可对用户暖气片、地暖效果检验、评估、异常点巡检等,手持热像仪方便携带,可准确定位温度异常点,方便工人排查供暖设备故障点,提升排查效率。
手持红外热像仪运用在供热系统中的优势:
- 方便携带,随时可测;
- 测温精准,可实时获取到红外画面图;
- 测温速度快,效率高,对周围环境无影响,也不影响供热系统正常运行;
- 准确定位故障点,同时反映故障的严重性。
格物优信手持热像仪基本参数介绍:
分辨率:384×288 640×480
镜头焦距:15mm/F1.0 25mm/F1.0
帧频:30Hz
像元尺寸:17μm
可见光:500W像素
测温范围:-20~600°C (可定制,最高可扩展至1600°C)
测温精度:+2°C或+2%取大值(可缩小到±0.4℃)
测温模式:支持1个全局、8个局部(包括测温点、测温线段、测温矩形) 、1个中心点测温,根据不同的测温区域进行温度监测
显示尺寸:4.3寸,LCD高亮液晶触摸屏
显示分辨率:800*480
画面显示模式:可见光、热成像、双波段融合、画中画
