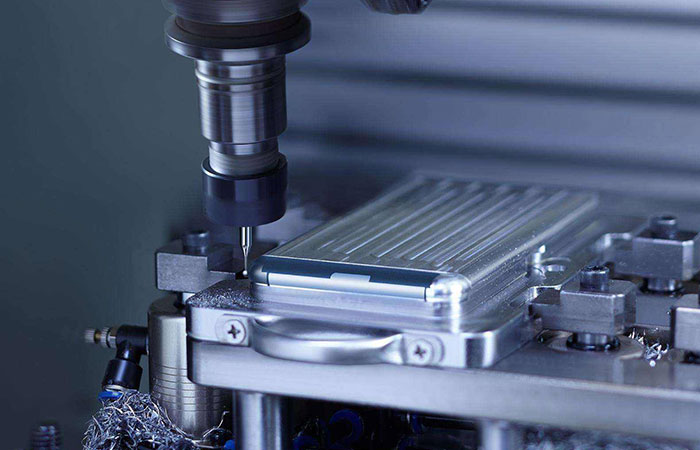

制造业中需对零部件进行机械加工,加工设备包含切割机、辊压机等。操作人员进行加工时,手动进行零件送料,手部贴近机加工位置时,机器无法自动判断启停,一旦送料稍有偏差,便会对操作人员造成伤害。即使操作者严格按照安全操作规程操作,但在长期的加工过程中也难免会出现一些事故。
目前有用到的防护方案是现场安装多套光栅,但光栅设备无法分辨零部件和操作人员身体部位,无法进行有效防护和正常加工,很难避免安全事故的发生。为了防止事故发生,可以使用红外热像仪,红外热像仪可根据现场加工零部件和人体温度差,判断工人操作时送料位置,如超出设定安全位置,触发报警,自动控制关停加工设备,确保操作人员安全。
根据用户的需求和现场工作环境,可在加工车床合理位置安装X系列热像仪,外部加装PLC控制系统,设备报警I/0输出,控制系统连接加工设备电机,输出报警信号,加工设备自动断电停止。既不影响正常作业,也防止意外发生。
红外热像仪用于加工车床安全防护的优势:
1、红外热像仪安装简单,无接触监测,不影响机器和工人正常作业;
2、红外热像仪接收物体反射红外线,转化为温度数据,精确区分现场环境(恒定室温)、被加工零部件(温度较低)、人体(温度较高)等温度差,测温精度高,可有效识别加工零部件和人体不同温度;
3、搭配专业后台软件,根据加工设备类型设置红外热像仪安全警戒位置,在警戒位置画测温线和测温区域,测温区域设置报警温度。
4、正常零部件进入报警区域不会误触发报警断电,提升工作效率,提高企业利润。
格物优信X系列热像仪部分参数:
Yoseen X 系列红外热像仪体积小巧、重量轻、接口丰富,可根据用户实际需求选择不同型号、分辨率、镜头焦距、测温范围,可选配多种接口和参数,极大提高用户采购灵活性。
测温模式:支持全局高低温追踪,支持点、线、多边形等多种测温模式;支持多个测温对象的添加及其报警阈值范围的独立设置;
测温精度:+2°C或+2%,可提升至+0.4C;
测温方式:点测温、线测温、区域测温;
成像距离:约 20倍焦距至无穷远
搭配格物优信IRTool Pro专业红外分析软件,具有红外温度数据采集、显示、记录、分析等功能,同时具有多种红外图像、报警类型、测温对象、温度曲线的自定义设置,满足不同用户不同场景的应用需求。
红外热像仪运用在加工车床安全防护,其检测距离符合加工设备规格范围,可有效对现场环境温度、零件温度、操作人员手部(戴工作手套)温度进行识别,设置报警区域满足加工过程安全防护需求,同时零件进入报警区域时不会导致加工设备启停,可替换原有光栅安全监测设备,可有效防止安全事故的发生。
