在半导体产业向微型化、高密度化快速演进的今天，芯片焊接作为封装与组装的核心工序，其温度控制直接决定产品良率与可靠性。温度超标会损伤芯片内部结构，温度不足则易引发虚焊、冷焊等缺陷。传统热电偶、红外测温枪仅能单点测温，存在盲区与滞后性，而格物优信红外热像仪以非接触、全域成像、毫秒级响应的核心优势，成为芯片焊接测温的标杆设备，为精密电子制造筑牢质量防线。
一、芯片焊接测温的行业痛点
芯片焊接（如 SMT 回流焊、BGA 焊球焊接、激光锡焊等）具有微小区域、瞬态高温、温度梯度大的特点，传统测温手段难以适配高精度需求：
- 单点测温局限：热电偶需接触焊点，易损伤微小元件，且仅能获取单一点位数据，无法反映整个焊区温度分布，如同 “盲人摸象”；红外测温枪虽非接触，但同样是单点测量，漏检率高。
- 动态捕捉滞后：焊接过程（尤其激光焊、热压焊）多为毫秒级，传统设备响应慢，易丢失关键温度数据，无法还原真实热过程。
- 缺陷识别被动：虚焊、空洞等隐性缺陷仅靠单点温度难以察觉，往往需事后通过 X 射线抽检或破坏性切片检测，成本高、效率低，且无法实现全检。
二、格物优信热像仪的核心测温优势
针对行业痛点，格物优信推出 X640F、X1280 系列微距 / 显微红外热像仪，专为芯片焊接场景定制，实现从 “点测量” 到 “面分析” 的革命性跨越。
1. 全域非接触测温，无盲区覆盖

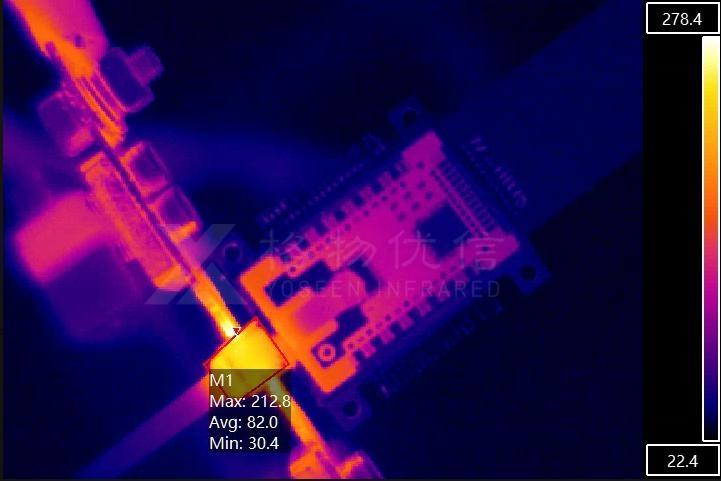

无需接触芯片、焊点或 PCB 板，通过高分辨率红外探测器，一次性捕捉整个焊接区域（含焊点、引脚、基板）的二维温度场，生成直观热像图。数万至数十万个温度点同步呈现，清晰展示温度均匀性，精准定位热点（过焊）、冷区（虚焊），彻底告别测温盲区。
2. 毫秒级高速响应，捕捉瞬态热过程
搭载高性能红外机芯，热响应时间≤4ms，全幅帧率达 125Hz，可无缝捕捉回流焊、激光锡焊等高速焊接的动态温度变化，完整记录预热、恒温、回流、冷却全流程温度曲线，无数据断层、无画面拖影。即使是 BGA 芯片底部焊球的微小温差（＞10℃即预警虚焊风险），也能精准识别。
3. 微米级高清成像，适配微小焊点
配套专业微距 / 显微镜头，空间分辨率达微米级，可清晰呈现 0.1mm 级微小焊点的温度细节，适配 QFP、BGA、CSP 等各类封装芯片的焊接测温格物优信。热像图中，每个焊点的温度数值、温度梯度一目了然，为工艺优化提供微观级数据支撑。
4. 智能预警 + 数据追溯，助力闭环管控
设备支持自定义工艺温度窗口（如峰值温度、液相线以上时间），温度偏离时自动声光报警，同步联动产线 PLC 系统，实时调整焊接功率、传送带速度，实现 “事中预防” 的闭环控制。所有温度数据自动存储，生成每块 PCB 的 “热履历”，满足全流程可追溯要求，为工艺迭代与质量复盘提供数据支撑。
三、典型应用场景落地
1. SMT 回流焊温度监控
在回流焊炉观察窗口部署热像仪，实时监测炉内 PCB 板上所有芯片、焊盘的温度变化，确保整板温度均匀，避免因局部温差过大导致的虚焊、元件损伤。
2. BGA 芯片底部焊球检测
BGA 焊球隐藏在芯片底部，传统手段无法直接测温。格物优信显微热像仪可穿透表层，捕捉焊球区域温度分布，温差超阈值即预警空洞或虚焊，替代高成本 X 射线抽检。
3. 激光锡焊 / 热压焊精密测温
针对 FPC 排线、精密连接器的激光焊接，热像仪集成于焊接设备，实时反馈焊点温度，动态调整激光功率，将焊接不良率从 5000ppm 降至 200ppm 以下。
四、结语
从单点测温到全域成像，从滞后检测到实时预警，格物优信红外热像仪以硬核技术破解芯片焊接测温难题，成为半导体精密制造的 “精准之眼”。在芯片微型化、高可靠性的发展趋势下，格物优信将持续深耕红外热成像技术，以更精准、更智能的测温方案，助力电子制造业提质增效，护航每一颗芯片的可靠焊接。
