一、一个被忽视的事实：模具温度不均匀，废品率可能翻倍
做注塑和压铸的同行应该都有体会：模具温度控制不好，产品缩痕、翘曲、气孔、粘模这些问题会反复出现。更头疼的是，很多时候你明明把模温机设定好了，产品还是出问题。
问题出在哪？
传统测温方式只能告诉你”某个点”的温度，但模具是一个三维的热场。 热电偶埋在模具里，测的是那个固定点的温度；手持测温枪扫一下，也只能得到一个瞬间的数值。模具的边角、流道末端、型芯深处——这些真正容易出问题的区域，传统手段根本覆盖不到。
有研究指出，模具温度作为压铸工艺中至关重要的参数之一，已成为制造型企业提升铸件质量、增加良品率以及优化设备运行效率的核心手段。但传统测温工具如热电偶存在特性曲线偏差、电磁干扰、粘点误差累积等问题，显著影响了测量准确性。
也就是说，你以为的”温度正常”，可能只是”测的那个点正常”。
二、红外热像仪到底解决了什么问题？
- 从”点”到”面”：看见模具的真实温度场

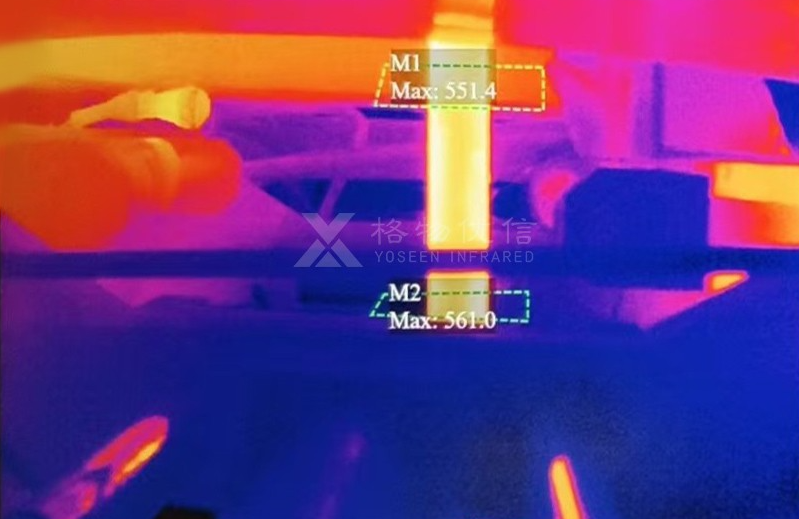

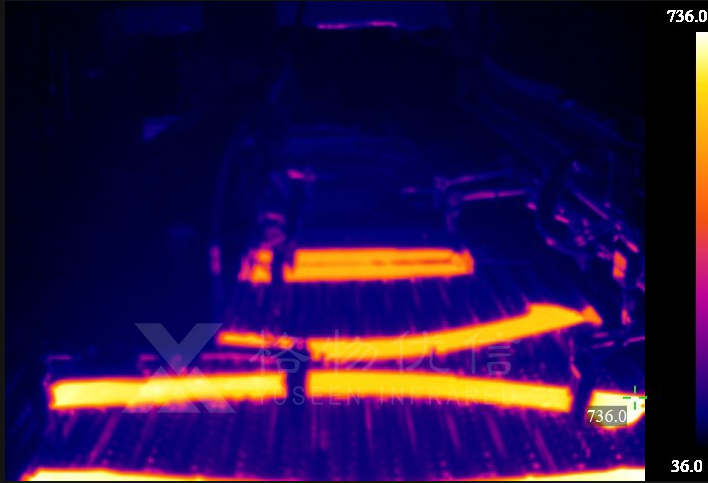

红外热像仪的核心价值，是把不可见的温度分布变成一张直观的二维热图。一次拍摄，整个模具工作面的温度梯度、热点、冷点全部呈现。
在注塑生产中，熔融塑料经喷嘴、流道填充至模腔，在冷却定型后由模具出口顶出。此过程中，塑料的温度变化直接影响其结晶度、收缩率以及最终制件的尺寸精度。而红外热像技术通过探测物体表面发出的红外辐射，能够以非接触的方式生成二维温度场图像，从而实现对模具出口处整个塑料制品表面温度的直观、全局性监测。
实际意义： 以前调试模具靠经验、靠试错，现在打开热图，哪里冷却不均、哪里流道设计有问题，一目了然。
- 非接触、不干扰生产节拍
模具开合周期可能只有几秒，传统接触式测温根本来不及。红外热像仪无需接触模具表面，可在注塑机正常生产、模具动态开合过程中完成测温，不会损伤模具表面、破坏生产流程。
对于压铸场景，前端安装在线红外热像仪，通过网络协议取到数据，与PLC对接确认压铸前后状态，在大屏显示温度及红外图片，实现产线全自动化监测。
- 高温模具的可靠覆盖
热锻、热压成型、压铸等场景的模具温度往往在 300°C 以上，传统热电偶在这个区间寿命急剧下降。而红外热像仪的测温范围可以覆盖从 -20°C 到 650°C 甚至更高，高温场景下稳定性远优于接触式方案。
三、不同模具场景，红外热像仪的选型思路
| 场景 | 温度范围 | 关键需求 | 推荐方向 |
|——|———|———|———|
| 汽车注塑（保险杠、仪表盘） | 80°C ~ 150°C | 在线固定、产线联动 | 长波非制冷，嵌入自动化 |
| 铝/镁合金压铸 | 200°C ~ 400°C | 喷涂前后双时刻监测、IP防护 | 长波/中波，耐高温防护罩 |
| 热锻模具 | 600°C ~ 1200°C | 高温精度、高速采集 | 中波制冷型，高帧频 |
| 碳纤维热压成型 | 150°C ~ 300°C | 高精度、发射率补偿 | 中波制冷或高端非制冷 |
| 玻璃热弯 | 600°C ~ 800°C | 穿透表面发射率干扰 | 中波制冷，多光谱校正 |
这里需要特别说明一点：中波制冷型红外热像仪（3-5μm 波段）在 300°C 以上的高温区间，信噪比和测温精度明显优于长波非制冷型。 这不是参数表上的数字游戏，而是波段物理特性决定的——中波波段对中高温目标的辐射响应更灵敏，热图更清晰，温度梯度分辨能力更强。
对于压铸、热锻、热压这类中高温模具场景，如果还在用长波设备，可能会发现热图”发灰”、细节丢失，这正是波段匹配的问题。
四、从”看得见”到”管得住”：在线监测系统的价值闭环
单纯拍一张热图只是起点。真正有价值的，是把热像仪接入产线，形成”感知—分析—决策—执行”的闭环。
目前业内成熟的压铸模温热成像在线监测系统，通常具备以下能力：
– 实时监控与数据采集：在线热像仪捕捉全视场温度分布，每秒多次更新数据
– 智能分析与决策优化：ROI测温、趋势分析与阈值判定，自动发现异常
– 自动化执行与优化：联动喷涂、冷却与压铸机，确保温控稳定
– 全程可溯：自动记录全流程温度数据，支持导出，对接 MES/PLC 系统
XX汽车技术股份有限公司在其招股说明书中披露，公司运用热成像仪实时监控产品成形模温，利用热成像仪进行温度变化分析，实时监控每一模的温度变化，实现了在线监控、实时报警，提高了产品合格率。
这套闭环带来的实际收益：
– 良品率提升：全域测温消除盲区，减少对人工经验的依赖
– 能耗降低：精准温控避免喷涂与冷却资源浪费
– 模具寿命延长：提前识别局部过热，避免热疲劳累积
– 质量可追溯：每模次的温度数据存档，满足客户审核要求
五、格物优信在模具测温领域的产品布局
作为国内专注工业红外热成像的厂商，格物优信针对模具测温场景，形成了覆盖全温度区间的产品矩阵：
X640F 系列——高温模具测温的主力型号
这是格物优信专为高温模具场景推出的在线测温型红外热像仪，包含 X640F 基础款 及 X640F1600 高温升级款，全面覆盖 150°C~1600°C 高温段。
核心配置：
– 640×512 高清红外探测器，光谱范围 8~14μm 长波
– 测温精度 ±2℃ 或 ±2%，可捕捉 0.02℃ 级微小温差
– 抗污染镀膜镜头 + 专用抗干扰算法，自动过滤粉尘、水雾、脱模剂蒸汽干扰
– 非接触式扫描整个模具表面，实时生成高清红外热像图
实际应用案例： 某汽车零部件厂将 X640F 安装于注塑机上方机械臂，同步模具开合周期移动扫描，划分模腔、流道、冷却水道等多个监测区域，实时跟踪各区域温差，数据接入 PLC 系统实现闭环反馈。实施后，仪表盘支架生产的废品率下降，年节省材料成本约XX万元，模具寿命延长 XX。
在锻造、热冲压场景中，X640F1600 可实现最高 1600℃ 的超高温监测，实时跟踪坯料成型过程中的温度梯度与模具局部过热情况，预警模具磨损与热疲劳裂纹。
YOSEEN 6800-NA——中波制冷型的科研级选择
针对 300°C 以上对精度要求更高的场景（如压铸模精细温控、热锻工艺优化），格物优信的 YOSEEN 6800-NA 科研级中波制冷型红外热像仪 是更进阶的选项。
核心配置：
– InSb 锑化铟制冷型探测器，波段 3.7-4.8μm（中波）
– 全幅帧率 200Hz（640×512），子窗口最高 4182Hz
– NETD ≤20mK，热灵敏度远高于非制冷型
– 多波段滤光轮，支持发射率自适应补偿
为什么中波更适合高温模具？ 在 3-5μm 波段，中高温目标（300°C 以上）的辐射能量更集中，信噪比更高。6800-NA 在这个区间的测温精度和热图细节，明显优于同分辨率的长波设备。对于需要捕捉模具开合瞬态温度变化、或模具表面发射率不稳定（脱模剂、氧化层变化）的场景，中波制冷型的优势会更明显。
X640H——高速动态场景的性价比之选
如果预算有限，但产线节拍快、需要高帧频捕捉动态温度变化，格物优信 X640H 高速高帧率在线式红外热像仪 是一个务实的选择。
– 长波 8-14μm，国产非制冷氧化钒探测器
– 全幅帧率 74fps（640×512）
– NETD 约 50mK，满足大多数工业现场需求
– 价格亲民，适合批量部署
X640H 和 6800-NA 面向的是两个层级：X640H 是工业现场的”高速巡检员”，6800-NA 是科研与高端制造的”精密记录仪”。选型时先明确温度区间和精度需求，再决定为哪些性能买单。
配套软件与系统集成
格物优信提供 IRStudio 专业测温分析软件，支持实时显示温场画面、峰值/谷值/平均温度抓取、超温报警、数据存储追溯、历史曲线回放。设备可直接对接 PLC、MES 等工控系统，支持 Modbus RTU、ONVIF 等标准协议，轻松融入自动化生产线。
防护方面，针对压铸车间的高温、粉尘、水汽环境，提供 IP67 工业防护罩 和 气幕清洁方案，确保长期稳定运行。
六、给工艺工程师的选型建议
如果你正在考虑为产线引入红外热像仪，建议从以下几个维度评估：
- 温度区间匹配：先明确你的模具最高工作温度，再选波段。300°C 是分界线，以上优先考虑中波制冷（如 6800-NA），以下长波非制冷（如 X640F、X640H）性价比更高。
- 帧频需求：模具开合周期短（如高速注塑），选高帧频设备。X640H 的 74fps 或 6800-NA 的 200Hz，都能有效减少运动模糊。
- 接口与联动：是否需要接入 PLC/MES？格物优信全系支持 Modbus TCP、RS485、ONVIF 等协议，确认现场通信环境即可。
- 防护等级：压铸车间粉尘、水汽重，IP54 是底线，IP67 更稳妥，配合气幕防护。
- 软件能力：是否支持 ROI 分析、趋势曲线、自动报警、报告生成？IRStudio 已覆盖这些功能，开箱即用。
结语
模具温度控制不是新话题，但”看清温度场”这件事，确实是这几年红外热成像技术成熟后才真正落地的。
从单点测温到全场可视化，从离线抽检到在线闭环，从”凭经验调机”到”用数据说话”——这个转变背后，是模具行业向精细化、智能化生产的必然趋势。
