从阴燃到明火有数小时窗口期，关键在于能否”看见”内部升温
垃圾料坑火灾是焚烧厂运营中最棘手的安全隐患之一。垃圾堆体表面看似平静，内部因微生物发酵、化学反应或外来火源可能已升温至危险区间。一旦突破燃点，阴燃迅速发展为明火，伴随浓烟、有毒气体释放，扑救难度大、停产损失重。

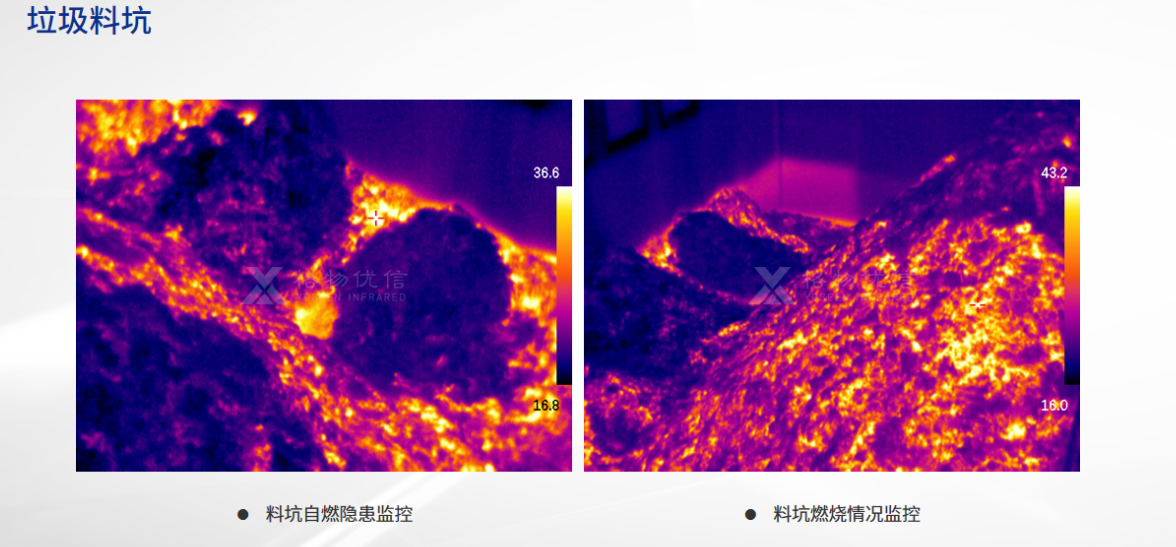

传统可见光监控和人工巡检的共性问题是：发现即晚期。当肉眼或普通摄像头看到烟雾时，火势往往已蔓延数小时。而红外热成像技术的核心价值，在于将防线前移到”升温”阶段——在垃圾堆体温度达到70-80℃时即发出预警，为处置争取数小时甚至数天的窗口期。
一、垃圾料坑防火的技术难点
1.1 为什么传统手段总是”慢半拍”？
| 监测方式 | 原理 | 核心局限 |
| 可见光摄像头 | 依赖光线成像 | 无法穿透烟雾；只能看到明火或浓烟，发现时已进入火灾中后期 |
| 人工巡检 | 目视+手持测温 | 无法24小时覆盖；料坑顶部危险，人员不愿靠近；只能测表面温度 |
| 烟感/温感探测器 | 检测烟雾或环境温度 | 垃圾发酵本身产生异味和温升，误报率高；点式检测无法覆盖大面积料坑 |
| 普通红外热像仪 | 非接触测温 | 未做防爆处理，在甲烷、硫化氢、粉尘环境中安装存在合规风险 |
1.2 垃圾料坑的特殊环境要求
垃圾料坑顶部是典型的爆炸性危险场所：
– 可燃气体：垃圾发酵产生甲烷（CH₄）、硫化氢（H₂S）等
– 可燃粉尘：纸屑、塑料粉末、纤维粉尘悬浮
– 腐蚀性气体：氨气、硫氧化物等加速设备老化
– 高湿高尘：水蒸气、粉尘附着影响光学窗口
这意味着，任何安装在料坑顶部的电子设备必须满足气体防爆+粉尘防爆双重认证，且具备高等级防护（防尘防水防腐蚀）。
二、格物优信防爆红外防火监测方案

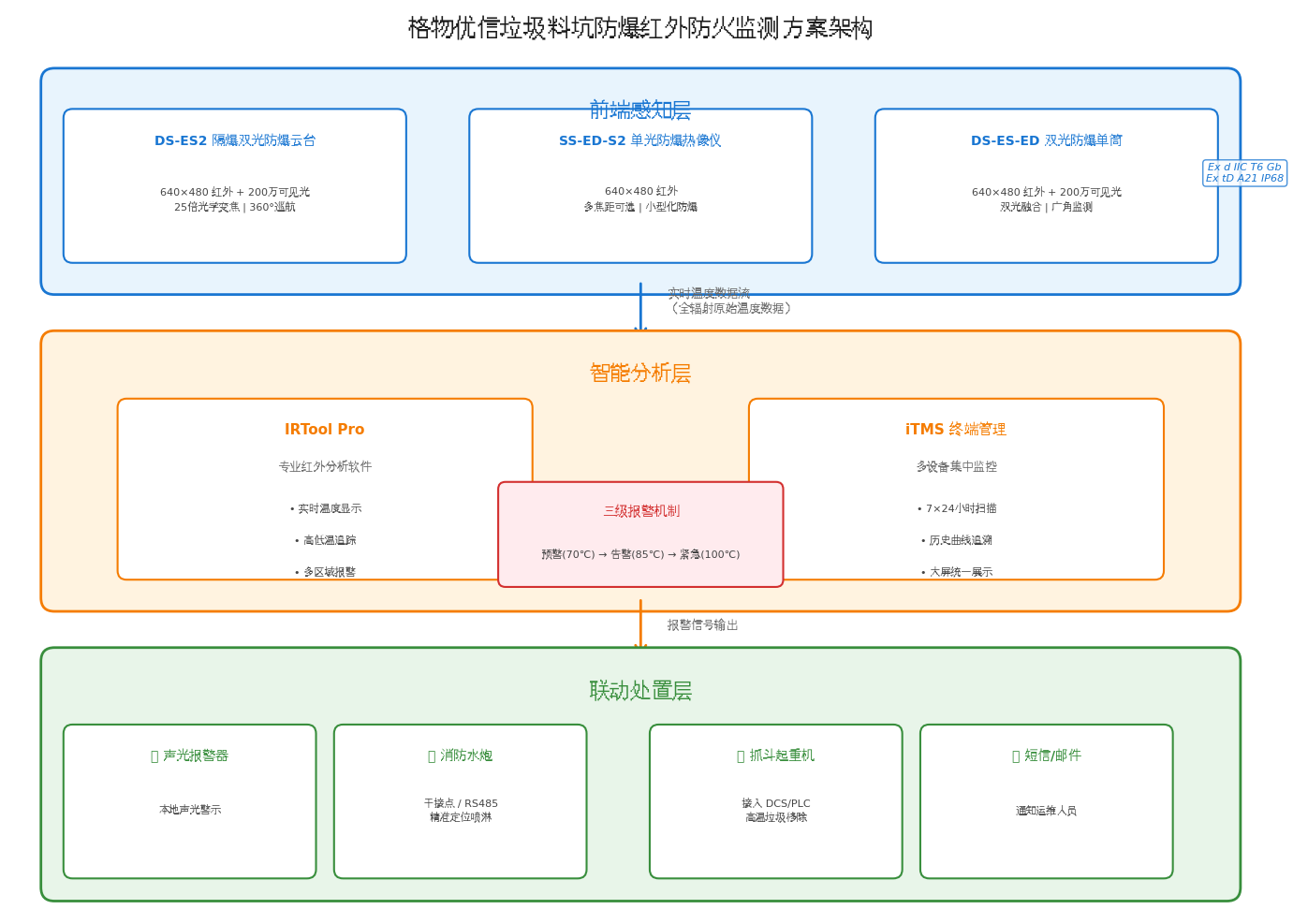

2.1 方案架构：前端感知+智能分析+联动处置
2.2 核心设备选型
推荐一：DS-ES2系列 隔爆双光防爆云台热像仪（大场景料坑）
适用场景：料坑面积大（>500㎡）、需要一台设备覆盖多个区域、有巡航扫描需求
| 参数 | 规格 |
|——|——|
| 防爆认证 | Ex d IIC T6 Gb / Ex tD A21 IP68 T80℃（认证编号：CNEx24.3010X） |
| 探测器 | 640×480 / 384×288 非制冷焦平面，17μm，8-14μm |
| 热灵敏度 | NETD ≤50mK@25℃ |
| 帧频 | 30Hz / 50Hz |
| 镜头 | 5mm、10mm、15mm、17mm、25mm（可定制焦距） |
| 可见光 | 200万像素，1/2.8″ CMOS，25倍光学变焦 |
| 云台 | 水平360°连续旋转，垂直-90°~+90°，128个预置位，自动巡航 |
| 防护 | 304不锈钢隔爆外壳，IP68 |
| 尺寸/重量 | 460×270×420mm / ≤30kg |
| 供电 | DC24V，功耗≤50W |
| 协议 | TCP/IP、HTTP、RTP、RTSP、ONVIF，提供SDK开发包 |
核心优势：
– 双光融合：红外测温+可见光复核，报警时自动联动可见光拉近确认，避免误报
– 自动巡航：可设置多个预置位定时巡航，一台设备覆盖整个料坑，无死角
– 电动变焦：25倍光学变焦，广角俯瞰全坑，报警时远程拉近查看细节，无需人员攀爬

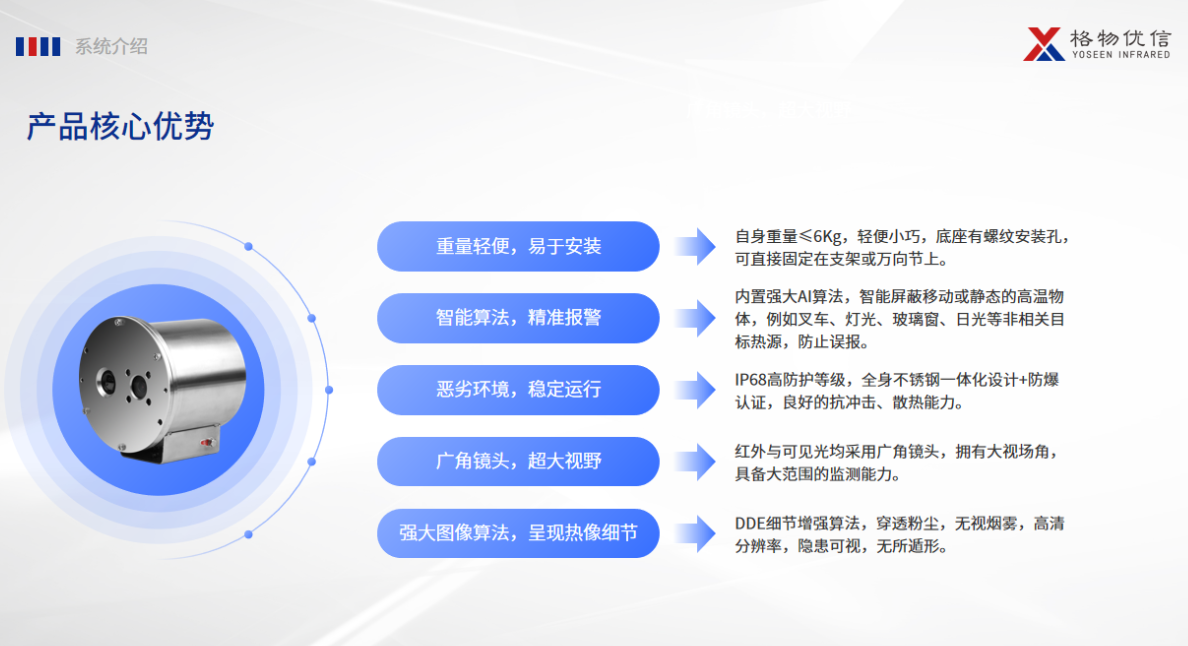

推荐二：SS-ED-S2系列 单光防爆热像仪（固定点位监测）
适用场景：料坑有明确的高风险区域（如卸料口、堆料区），需要定点长期监测；或作为DS-ES2的补充点位
| 参数 | 规格 |
|——|——|
| 防爆认证 | Ex d IIC T6 Gb / Ex d IIIC T80℃ Db |
| 探测器 | 640×480 / 384×288 非制冷焦平面，17μm，8-14μm |
| 热灵敏度 | NETD ≤50mK@25℃ |
| 帧频 | 50Hz |
| 镜头 | 5mm、7mm、8mm、10mm、15mm、17mm、25mm等（可定制） |
| 调焦方式 | 手动调焦（安装时一次性调好） |
| 测温范围 | -20℃~150℃、0℃~300℃、60℃~600℃、0~1600℃（可选） |
| 防护 | 304不锈钢，IP68 |
| 尺寸/重量 | 360×150×153mm / ≤8kg |
| 供电 | DC12V，功耗2.5W |
| 数据接口 | 100M/1000M网络输出 |
核心优势：
– 小型化防爆：无需额外隔爆箱，可直接安装于料坑顶部钢构，简化部署
– 低功耗：2.5W典型功耗，适合POE供电或太阳能+蓄电池方案
– 多焦距可选：根据料坑深度和安装高度定制镜头，确保视场覆盖
推荐三：DS-ES-ED系列 双光防爆单筒热像仪（中等场景）
适用场景：料坑面积中等，需要双光复核但不需要云台巡航
| 参数 | 规格 |
| 防爆认证 | Ex d IIC T6 Gb / Ex d IIIC T80℃ Db |
| 探测器 | 640×512 / 384×288，17μm，8-14μm |
| 镜头 | 7mm / 4mm（红外），定焦2.8mm（可见光，水平视场角111.7°） |
| 尺寸/重量 | 396×200×215mm / ≤12kg |
| 供电 | DC12V，功耗≤8W |
2.3 防爆等级解读：为什么 | Ex d IIC T6 Gb / Ex d IIIC T80℃ Db |是料坑场景的刚需
| 认证标识 | 技术含义 | 对料坑场景的价值 |
|———|———|—————|
| Ex d | 隔爆型防爆 | 设备内部爆炸不会引燃外部爆炸性气体，适用于0区、1区、2区 |
| IIC | 气体防爆最高等级 | 覆盖氢气（H₂）、乙炔（C₂H₂）等最易爆气体，远超料坑实际存在的甲烷（CH₄，属IIA级） |
| T6 | 表面温度≤85℃ | 设备表面温度远低于垃圾自燃温度（通常>200℃），绝不成为点火源 |
| Gb | 设备保护级别 | 适用于1区（正常运行时可能出现爆炸性气体） |
| Ex tD | 粉尘防爆 | 防止粉尘进入设备内部引发爆炸 |
| A21 | 粉尘防爆21区 | 适用于正常运行时可能出现可燃性粉尘的区域（料坑顶部符合此定义） |
| IP68 | 完全防尘+持续浸水防护 | 可承受高压水枪冲洗，料坑清洁时无需拆卸；短时浸泡也不怕 |
| T80℃ | 粉尘防爆表面温度≤80℃ | 进一步降低粉尘引燃风险 |
关键提醒：市面上部分产品仅具备气体防爆（Ex d IIC T6）而缺少粉尘防爆（Ex tD），或防爆等级为T5/T4（表面温度≤100℃/≤135℃）。在垃圾料坑这种气体+粉尘并存的环境中，必须选择同时具备双防爆认证且温度等级为T6/T80℃的设备，否则存在合规隐患。
三、方案部署要点
3.1 安装位置与视场角计算
料坑顶部通常有行车轨道和抓斗起重机，热像仪安装需避开行车运行轨迹。建议：
– 安装高度：距料坑底部15-30米（根据料坑深度调整）
– 水平视场角：根据料坑宽度选择镜头焦距
– 料坑宽20米，安装高度20米 → 水平视场角需≥53° → 选5mm镜头
– 料坑宽40米，安装高度25米 → 水平视场角需≥75° → 选4mm镜头或双机覆盖
– 俯视角：建议30°-45°，兼顾覆盖面积和温度测量精度
– 数量配置：单台DS-ES2云台通过巡航可覆盖约500-800㎡；固定点位每台覆盖约200-400㎡
3.2 报警阈值设置建议
| 温度区间 | 报警级别 | 建议处置动作 |
|———|———|————|
| 50-70℃ | 关注 | 记录趋势，增加巡检频次 |
| 70-85℃ | 预警（黄色） | 通知值班人员，准备抓斗移除或喷淋 |
| 85-100℃ | 告警（橙色） | 立即启动抓斗将高温垃圾投入炉膛，或精准水炮喷淋 |
| >100℃ | 紧急（红色） | 联动消防系统，启动全面应急响应 |
注意：阈值需根据季节、垃圾成分、发酵周期动态调整。夏季和梅雨季节因垃圾含水率高、发酵快，建议阈值下调5-10℃。
3.3 与现有系统的对接
格物优信防爆热像仪支持多种对接方式：
– 标准协议：ONVIF接入现有视频监控平台；Modbus/RS485接入DCS/PLC
– SDK开发：提供Windows/Linux跨平台SDK，支持温度数据、报警信息、云台控制等接口
– 继电器输出：内置GPIO，可直接驱动声光报警器或消防水炮
四、配套软件：从温度数据到管理决策
4.1 IRTool Pro 专业红外分析软件
– 实时温度显示与全局高低温追踪
– 支持点、线、多边形等多种测温模板
– 多区域独立报警阈值设置
– 历史温度曲线绘制与回溯
– 全辐射温度数据存储，支持离线温度修正
4.2 iTMS 终端管理软件
– 多台设备集中管理，厂区中控大屏统一监控
– 自动生成温度趋势报告
– 报警事件记录与追溯
五、格物优信防爆热像仪选型指南
| 应用场景 | 料坑面积 | 推荐型号 | 核心配置 |
|———|———|———|———|
| 大型料坑（>500㎡） | 需巡航覆盖 | DS-ES2系列 | 640×480，25倍可见光变焦，128预置位自动巡航 |
| 中型料坑（200-500㎡） | 固定双光监测 | DS-ES-ED系列 | 640×480，双光融合，111.7°广角可见光 |
| 小型料坑/卸料口 | 定点监测 | SS-ED-S2系列 | 640×480，多焦距可选，小型化防爆机身 |
| 多点位批量部署 | 补充监测 | SS-ED-S1系列 | 384×288，193mm小型机身，低成本 |
| 非防爆区域（如中控室楼顶） | 辅助监测 | X640A + 普通护罩 | 640×480，电动调焦，240g轻量化 |
六、FAQ
Q1：垃圾发酵本身会产热，会不会导致大量误报？
会，这是料坑红外监测的核心挑战之一。解决方案包括：
– 设置动态阈值：根据历史数据建立正常发酵温度基线，报警阈值设为基线+ΔT（如+15℃）
– 多判据报警：温度阈值+温升速率双判据（如>70℃且温升>2℃/小时）

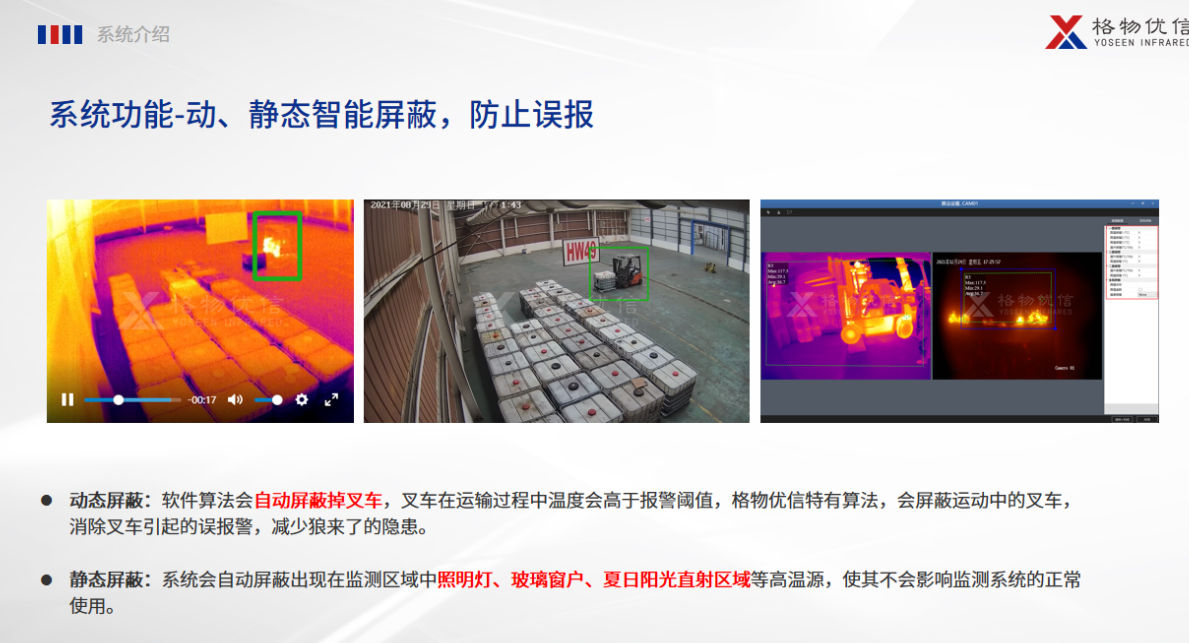

– 双光复核：红外报警后自动联动可见光确认，排除正常作业（如垃圾车刚卸料）导致的温升
Q2：料坑顶部的腐蚀性气体会不会影响设备寿命？
格物优信防爆热像仪采用304不锈钢外壳+纳米双面镀膜锗玻璃前窗，具备IP68防护和防腐蚀设计。建议每季度清洁光学窗口，每年做一次防爆密封性检查。在强腐蚀环境中，可选配316L不锈钢材质。
Q3：电动云台在防爆环境下的可靠性如何？
DS-ES2系列云台采用隔爆型设计，电机和驱动电路均封装在隔爆腔内，通过隔爆接合面释放内部压力。云台已通过CNEx防爆认证（编号：CNEx24.3010X），在石化、煤矿等更严苛环境中已有成熟应用。
Q4：系统与现有消防水炮如何联动？
格物优信热像仪支持继电器输出（干接点）和RS485 Modbus协议。报警时可输出开关量信号直接触发消防水炮控制柜，或通过RS485将报警坐标（区域编号）发送给水炮控制系统，实现精准定位喷淋。
Q5：设备维护周期和成本如何？
– 日常维护：每季度清洁光学窗口，检查防爆密封面
– 定期校准：建议每年一次黑体校准，确保测温精度
– 核心部件寿命：非制冷探测器无机械运动部件，设计寿命>10年；防爆外壳为不锈钢材质，无老化问题
