一、为什么你的”短波热像仪”可能测不准？
在冶金、玻璃制造、半导体、钻石生长等高端制造场景中，短波红外热像仪（0.9-1.7μm，SWIR）已成为超高温在线监测的刚需工具。但市场上存在一个鲜为人知的陷阱：市面上大量所谓”短波热像仪”，并非真正的短波红外测温热像仪。
这些”非真短波”设备在超高温场景中测温失效，轻则导致工艺参数漂移，重则引发生产事故。本文将从技术原理、真伪鉴别、核心参数、国产方案四个维度，为你提供一份可落地的短波红外热像仪选型指南。
二、短波红外的不可替代性：穿透玻璃与烟雾的”超能力”
短波红外波段（0.9-1.7μm）位于近红外与长波红外之间，具有三大不可替代的技术优势：
| 特性 | 短波红外（SWIR） | 长波红外（LWIR） |
| 波段范围 | 0.9-1.7 μm | 8-14 μm |
| 穿透玻璃能力 | ✅ 可穿透普通玻璃 | ❌ 完全不可穿透 |
| 烟雾/蒸汽穿透 | ✅ 强穿透性 | ❌ 严重衰减 |
| 超高温测温精度 | ✅ 适合600℃~1900℃ | ⚠ 高温段精度急剧下降 |
| 像元尺寸 | 可达5μm，空间分辨率高 | 通常12-17μm |

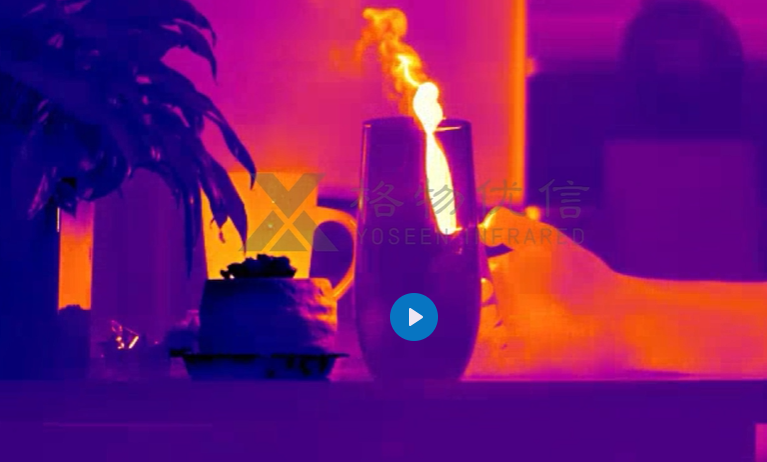

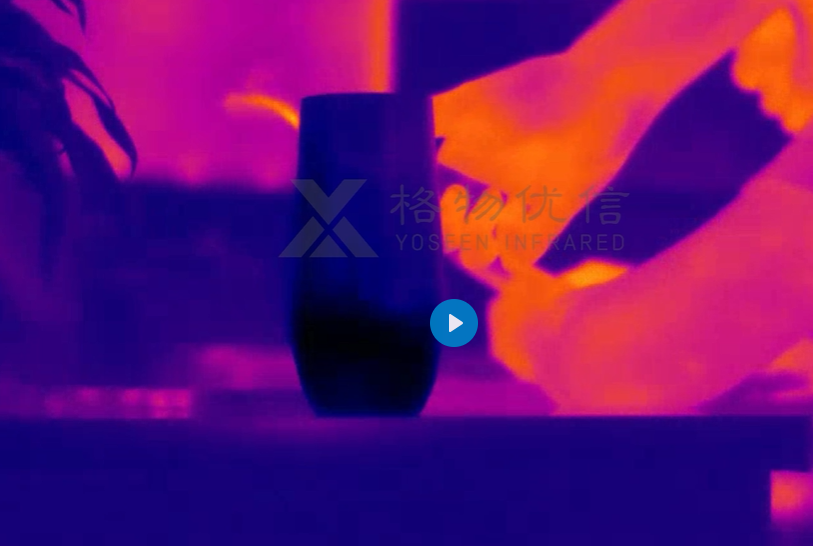

长波无法透过
可透过
核心结论： 如果你的应用场景涉及玻璃后方测温、强烟雾环境、超高温目标（>600℃），短波红外热像仪是唯一可靠选择。
三、警惕！三类”非真短波”热像仪鉴别指南
这是选型中最关键、也最容易被忽略的部分。市面上至少有三种设备被不良商家冒充或混淆为”短波热像仪”：
❌ 类型一：长波热像仪虚假标称”短波”
本质： 搭载8-14μm长波红外探测器，通过软件算法”模拟”短波效果
危害： 高温段（>600℃）测温精度误差极大，完全无法用于冶金、熔覆等超高温场景
适用场景： 仅适合电气设备巡检、建筑漏热检测、窑炉外壁等常温/中低温非金属测温
鉴别方法： 要求厂商提供探测器光谱响应曲线，确认是否为InGaAs材料、波段是否覆盖0.9-1.7μm
❌ 类型二：硅基CMOS改装”近红外相机”
本质： 普通可见光CMOS传感器，通过软件采集画面灰度亮度，做简单线性映射，强行换算成温度读数
危害： 不支持标准短波红外波段，无辐射测温标定，温度读数无物理意义
适用场景： 仅适合有外部光源、不需要精准测温、只做图像观测的场景
鉴别方法： 询问是否支持全辐射温度数据输出；要求提供黑体炉标定证书
❌ 类型三：无测温功能的SWIR视觉相机
本质： 确实采用InGaAs短波红外探测器，但仅用于成像，无辐射测温标定
危害： 依靠图像灰度线性换算”模拟”温度，不能作为正式测温依据
适用场景： 半导体硅片检测、光伏缺陷检测、材质分选、复合材料探伤
鉴别方法： 确认是否具备辐射测温标定和全辐射温度数据输出能力
✅ 真短波测温热像仪的标准
| 鉴别维度 | 真短波测温热像仪（如格物优信SD-640） | 非真短波设备 |
| 探测器材料 | InGaAs（铟镓砷） | 硅基CMOS或长波探测器 |
| 波段范围 | 0.9-1.7 μm | 不匹配或虚假标称 |
| 测温原理 | 全辐射被动热成像，辐射测温标定 | 灰度映射/软件模拟 |
| 温度数据 | 输出全辐射温度数据 | 仅灰度图像或模拟温度 |
| 高温精度 | ±1℃或±1% | 误差极大或无意义 |
| 应用场景 | 冶金、玻璃、激光熔覆、钻石生长 | 常温巡检、外观检测 |
选型铁律：采购前务必索要探测器光谱响应报告和辐射测温标定证书，缺一不可。
四、选型六大核心维度
- 探测器：认准InGaAs，波段锁定0.9-1.7μm
真正的短波红外热像仪必须搭载铟镓砷（InGaAs）探测器，原生支持0.9-1.7μm波段。这是鉴别”真伪短波”的第一道门槛。

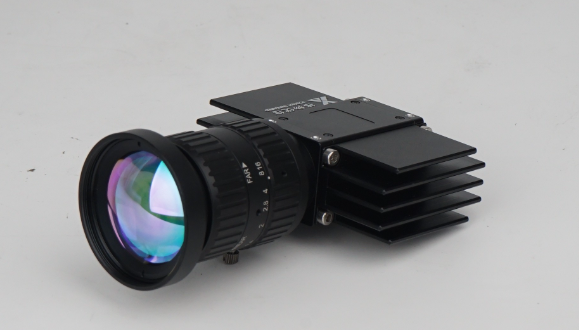

格物优信YOSEEN-SD-640搭载高性能InGaAs探测器，成像画质纯净无伪影，从源头保证短波信号的保真度。
- 分辨率与像元尺寸：640×512 + 5μm是工业黄金配置
分辨率： 640×512是工业在线监测的主流配置，兼顾成像细节与数据处理效率
像元尺寸： SD-640采用5μm超小像元，相比传统15μm像元，空间分辨率提升3倍，可捕捉更细微的温度梯度
帧率： 最大帧率达139Hz，轻松捕捉高速产线的瞬态温度变化（如激光焊接熔池、增材制造逐层冷却）
- 测温范围与精度：算法决定上限，不是探测器
短波红外测温的核心难点在于高温非线性补偿、辐射率校正和发射率自适应。
进口品牌通常标称精度±2℃或±2%
格物优信SD-640采用自研测温校正算法，实现±1℃或±1%的精度
支持600~1300℃、900~1900℃双温段覆盖，满足从钢坯加热到电弧炉冶炼的全流程需求
支持全局高低温追踪、点/线/多边形等多种测温模式
选型建议： 不要只看探测器参数，要求厂商提供黑体炉标定报告和实际工况测温验证数据。
- 光学系统：镜头可选配，决定应用灵活性 ⭐
工业现场的视场角、工作距离、目标尺寸差异极大，固定镜头往往无法满足多样化需求。
格物优信YOSEEN-SD-640采用可更换镜头设计，镜头镀膜针对0.9-1.7μm短波波段优化：
广角镜头： 电弧炉、熔炼炉等大视场监测
长焦镜头： 远距离回转窑、高温管道巡检
微距镜头： 半导体晶圆、CVD钻石生长、激光焊点等精细目标
选型建议： 优先选择支持镜头可选配的机型，并要求厂商提供完整的镜头选型表和MTF曲线。
- 接口与兼容性：GigE Vision是工业标准
SD-640标配千兆以太网接口，无缝兼容各类等工业视觉生态，无需额外采集卡即可接入现有工控网络。
- 软件生态与二次开发：SDK决定集成深度
工业4.0时代，热像仪是数据采集节点而非孤立设备。选型重点：
是否输出全辐射原始温度数据？
是否提供SDK开发包，支持C++/C#/Python二次开发？
是否支持即装即用的专业分析软件？
格物优信SD-640标配专业分析软件，同时提供完整SDK开发包，用户既可快速完成温度采集、存储、趋势分析与导出，也可基于SDK自主集成至现有MES/SCADA系统，构建从硬件到软件的一站式测温方案。
五、国产替代方案技术对比
国产替代核心逻辑：
如果仅需基础短波成像，入门级产品可满足
如果需要超高温精准测温+5μm高分辨率+139Hz高速抓拍+灵活镜头配置+深度定制开发，格物优信SD-640在国产方案中差异化显著
进口品牌在品牌溢价和极端科研场景仍有优势，但工业在线监测场景国产已具备替代能力
六、六大典型应用场景
场景1：CVD钻石生长温度监控
钻石生长炉内温度超过1500℃，且通过石英玻璃视窗观测。短波红外穿透玻璃特性+微距镜头选配，实现生长过程全周期温度追踪。
场景2：钢铁冶金电弧炉/钢包/轧钢
电弧炉内强烟雾、强电磁干扰，长波红外完全失效。SD-640穿透烟雾+广角镜头，实现炉内全景测温，非接触替代人工巡检。
场景3：玻璃熔窑/石英坩埚测温
玻璃对长波红外不透明，短波红外穿透玻璃特性实现熔窑内部液面温度在线监测。
场景4：激光焊接与激光熔覆
熔池温度超1500℃，伴随等离子体光干扰。短波波段避开等离子体强辐射，139Hz帧率捕捉熔池瞬态温度场。
场景5：增材制造（DED/L-PBF）
金属粉末熔池温度超1500℃，需逐层监测。5μm像元分辨细微温度梯度，SDK集成至增材制造控制系统。
场景6：材料科研与燃烧诊断
高温物理实验、新材料高温特性研究、燃烧诊断等科研场景，全辐射数据输出支持后续热力学分析。
七、选型决策树
是否需要穿透玻璃/烟雾？
├─ 是 → 必须选真短波红外（0.9-1.7μm，InGaAs探测器）
│ 测温目标是否>600℃？
│ ├─ 是 → 选择具备辐射测温标定+自研高温算法的机型
│ └─ 否 → 确认全辐射数据输出即可
│ 现场是否需要多场景适配？
│ ├─ 是 → 选择镜头可选配机型
│ └─ 否 → 固定镜头可接受
│ 是否需要接入工控系统？
│ ├─ 是 → 确认GigE Vision+SDK开放
│ └─ 否 → 标配软件即可
└─ 否 → 长波红外性价比更高
八、结语：真短波，真测温，真国产
短波红外热像仪的国产替代已进入”真刀真枪”阶段。格物优信YOSEEN-SD-640的推出，标志着国产短波红外热像仪从”能成像”迈向”5μm高分辨、139Hz高速、±1%高精度、镜头灵活适配、SDK深度开放”的新阶段。
如果你正在评估短波红外热像仪，建议先问自己三个问题：
它的探测器真的是InGaAs吗？
它有辐射测温标定证书吗？
它的镜头能满足我的现场工况吗？
欢迎申请格物优信SD-640样机实测，用数据验证真短波的实力。
