芯片集成度越来越高，单颗SoC可能集成上百亿晶体管，功耗密度急剧上升。局部热点（Hot Spot）往往是导致设备降频、死机甚至永久性物理损坏的元凶。传统的点温计、热电偶在动辄数百个焊盘和走线的芯片面前，只能提供单点数据，无法反映全场温度分布，更难以捕捉瞬态热过程。

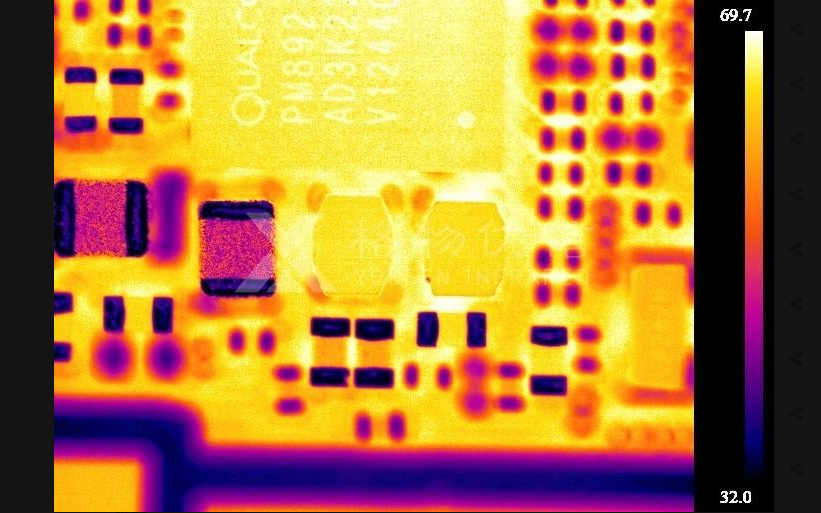

红外热成像技术以其非接触、全场测温、可视化呈现的优势，成为芯片热管理、PCB失效分析和半导体工艺验证的重要手段。但芯片和PCB测温有其特殊性：目标尺寸小（微米级）、发射率差异大（金属引脚0.1-0.3，封装树脂0.9-0.95）、温升快（纳秒至微秒级），普通工业热像仪往往难以胜任。
一、芯片/PCB红外测温的技术难点
1.1 空间分辨率：能否”看清”微米级热点？
芯片封装尺寸从几毫米到几十毫米，内部热点可能仅分布在数百微米甚至更小的区域。普通工业热像仪的空间分辨率（IFOV）通常在1-3mrad，在30cm工作距离下单像素对应0.3-0.9mm，无法分辨芯片级别的温度细节。
微距热像仪的核心指标：
| 参数 | 普通工业热像仪 | 微距热像仪（格物优信X640F300UM8） |
|——|————-|——————————–|
| 空间分辨率（IFOV） | 1.3mrad（典型值） | 约0.05mrad（8mm工作距离） |
| 30cm距离单像素尺寸 | 约0.4mm | 不适用（需近距离工作） |
| 可分辨最小目标 | >2mm | 0.1mm级别 |
| 适用场景 | 设备巡检、产线监测 | 芯片、焊点、微小元件 |
1.2 发射率差异：金属引脚 vs 封装树脂
芯片和PCB表面由多种材料组成，发射率差异极大：
| 材料 | 发射率（ε） | 测温挑战 |
|——|———–|———|
| 裸硅片 | 0.6-0.7 | 中等反射，需标定 |
| 金属引脚/焊盘（铜、金） | 0.1-0.3 | 高反射，易引入环境辐射误差 |
| 阻焊层/绿油 | 0.9-0.95 | 低反射，测温相对准确 |
| 陶瓷基板 | 0.8-0.9 | 需根据具体材质调整 |
| 封装树脂/塑封料 | 0.9-0.95 | 低反射，但可能随温度变化 |
如果不做发射率校正，金属引脚区域的测温误差可能高达20-50℃，导致”假热点”或”漏检”。
1.3 瞬态热过程：能否跟上芯片的”心跳”？
芯片在开关瞬态、负载跳变时的热响应极快，从通电到达到稳态可能仅需毫秒级。低帧频热像仪（25-30Hz）会错过关键瞬态信息，导致热分布判断失真。
二、格物优信芯片/PCB检测产品矩阵
2.1 超高清微距热像仪：X1280系列
适用场景：芯片级热点定位、微米级焊点检测、高密度PCB热分布分析
| 参数 | 规格 |
|——|——|
| 探测器 | 1280×1024非制冷焦平面，12μm像元，8-14μm |
| 红外像素 | 130万+ |
| 微距镜头 | 4.8μm镜头（可选配） |
| 最小可测目标 | 3微米 |
| 热灵敏度 | NETD < 50mK |
| 帧频 | 50Hz |
| 测温范围 | -20℃~600℃（可选扩展） |
| 测温精度 | ±2℃或±2% |
| 软件 | IRStudio（支持发射率分区校正、3D热图渲染） |
核心优势：
– 百万像素级分辨率：130万红外像素点纤毫毕现，可清晰捕捉芯片内部导线、焊点的微观热分布
– 3微米级测温能力：配合4.8μm微距镜头，可对0402封装（1.0mm×0.5mm）甚至更小的元件进行精准测温
– 发射率可调：IRStudio软件内置多类材料发射率数据库，支持自定义数值修正，适配半导体硅片、金属焊球、陶瓷基板等不同材料
实际应用：
格物优信微距热像仪X1280系列、X640系列通过定制化微距镜头与高灵敏度红外探测器，可清晰捕捉芯片内部导线、焊点的微观热分布。某PCBA制造企业利用热成像技术，发现某芯片引脚区域温度较周围高出15℃，经X射线复查确认存在虚焊，修复后温度分布恢复正常。
2.2 高精度微距热像仪：X640F系列
适用场景：芯片热点追踪、功率器件散热评估、PCB热设计验证
| 型号 | 工作距离 | 适用目标尺寸 | 典型应用 |
|——|———|————|———|
| X640F300UM8 | 8mm | 0.1-1mm | 芯片焊点、微小电容 |
| X640F300UM17 | 17mm | 0.5-2mm | 0402/0603封装元件 |
| X640F300UM25 | 25mm | 1-5mm | 芯片整体、功率器件 |
| X640F150UM95 | 95mm | 5-20mm | 涡轮叶片、较大模块 |
核心参数：
– 分辨率：640×480
– 热灵敏度：NETD < 50mK
– 帧频：50Hz
– 测温范围：-20℃~600℃（可选1600℃）
– 精度：±2℃或±2%
实际应用：
南京航空航天大学科研团队采用X640F150UM95，首次实现了涡轮叶片表面微米级温度梯度的动态捕捉与精准分析，攻克了传统设备在高温、高转速环境下难以精准测量涡轮叶片表面温度分布的技术难题。
2.3 高速微距热像仪：X-H系列（X384H/X640H/X1280H）
适用场景：芯片开关瞬态热过程、功率器件动态热阻测试、激光焊接质量监控
| 参数 | X384H | X640H | X1280H |
|——|——-|——-|——–|
| 分辨率 | 384×288 | 640×512 | 1280×1024 |
| 帧频 | 125Hz | 125Hz | 50Hz |
| 热时间常数 | 4ms | 4ms | – |
| 热灵敏度 | NETD < 50mK | NETD < 50mK | NETD < 50mK |
| 微距能力 | 可加装微距镜头 | 可加装微距镜头 | 可加装微距镜头 |
核心优势：
– 125Hz超高帧率：4ms热时间常数，约为常规热像仪热能捕捉能力的3倍，可精准捕捉芯片通电、运行时的瞬态温度变化
– 无拖影成像：自有专利测温校正算法与拖影补偿算法，确保高速目标热量精准捕获
– 提前预警局部过热：实时追踪芯片开关瞬态过程中的热点形成与扩散
2.4 科研级中波制冷热像仪：YOSEEN 6800-NA
适用场景：功率器件超高温测试、碳化硅/氮化镓芯片热特性研究、航空航天材料热性能测试
| 参数 | 规格 |
|——|——|
| 探测器 | 640×512 InSb制冷型，3.7-4.8μm |
| 热灵敏度 | NETD ≤20mK |
| 测温范围 | -20℃~3000℃ |
| 帧频 | 200Hz（全幅）/ 4182Hz（子窗口） |
| 滤光轮 | 4孔位电动切换 |
| 软件 | IRStudio（支持SDK二次开发） |
核心优势：
– 20mK超高热灵敏度：精准识别0.02℃级别的微小温差，满足科研级测温需求
– 3000℃超宽量程：覆盖碳化硅、氮化镓等宽禁带半导体器件的高温测试需求
– 2000Hz ROI模式：可捕捉功率器件开关瞬态的纳秒级热过程
三、发射率校正：芯片测温不可回避的核心技术
3.1 为什么发射率校正如此重要？
芯片和PCB表面由多种材料组成，发射率差异可达10倍以上。如果不做校正：
– 金属引脚（ε≈0.2）在25℃环境温度下，实测温度可能显示为50-80℃（环境辐射反射导致）
– 封装树脂（ε≈0.95）测温相对准确，但与金属区域的温差对比会严重失真
– 结论：无法区分”真实热点”和”反射假热点”
3.2 格物优信发射率校正方案
IRStudio软件内置功能：
| 校正方法 | 适用场景 | 操作方式 |
|———|———|———|
| 材料数据库调用 | 已知材料类型 | 软件内置硅片、铜、金、陶瓷、树脂等常见材料发射率，一键调用 |
| 自定义发射率 | 特殊材料或涂层 | 手动输入0.01-1.00范围内的发射率值，支持分区设置 |
| 分区发射率校正 | heterogeneous表面（如芯片+引脚） | 在热像图上划分不同区域，分别设置发射率，实现异质表面精准测温 |
| 参考温度标定 | 高精度需求场景 | 使用接触式温度计（如热电偶）测量参考点温度，软件自动反推发射率 |
操作建议：
- 裸芯片测试：在硅片表面喷涂薄薄一层发射率标定漆（ε≈0.95），或贴发射率标贴
- 带封装芯片：对封装树脂区域直接使用ε=0.95；对金属引脚区域使用ε=0.2-0.3，并尽量垂直拍摄减少反射
- PCB板测试：绿油区域ε=0.9-0.95；金属焊盘区域ε=0.3-0.5；建议分区设置发射率
四、典型应用场景与方案配置
4.1 芯片研发阶段：热仿真验证与片上资源优化
需求：验证芯片实际热分布与EDA仿真结果的一致性，优化片上资源布局
推荐配置：
– 热像仪：X1280系列（1280×1024）+ 4.8μm微距镜头
– 工作距离：根据芯片封装尺寸选择，QFP封装（10mm×10mm）建议8-15mm
– 软件：IRStudio（3D热图渲染、温度矩阵导出、与仿真数据对比）
– 辅助设备：精密位移台（确保垂直拍摄）、暗箱（消除环境反射干扰）
操作流程：
- 芯片通电运行典型负载程序
- 热像仪垂直对准芯片表面，调整焦距至清晰
- 在IRStudio中划分不同材料区域，分别设置发射率
- 录制全辐射温度视频，提取稳态热分布图
- 与EDA仿真结果对比，标记差异区域
- 优化片上布局后重复测试，验证改进效果
4.2 PCB失效分析：短路、虚焊、老化定位
需求：快速定位PCB上的异常发热元件，无需中断电路运行
推荐配置：
– 热像仪：X640F300UM17（17mm工作距离，适合0603/0402封装）
– 帧频：50Hz（稳态分析）或125Hz（瞬态分析）
– 软件：IRStudio（高低温预警、多对象追踪、温度曲线对比）
操作流程：
- PCB板通电运行，处于典型工作负载状态
- 热像仪扫描整个板面，获取热分布图
- 与正常板的热图对比，识别温差异常区域
- 对异常区域放大观察，确认具体元件
- 结合X射线或显微镜进一步验证
实际案例：
某PCBA制造企业利用格物优信微距热像仪发现某芯片引脚区域温度较周围高出15℃，经X射线复查确认存在虚焊，修复后温度分布恢复正常，避免了后续批量产品故障的风险。
4.3 可靠性测试：高温老化与热循环
需求：评估芯片封装散热能力，监测老化过程中的热退化
推荐配置：
– 热像仪：X640H（125Hz，捕捉瞬态）或X640F系列（微距细节）
– 环境控制：高温老化箱（需预留观察窗，材质为锗玻璃或蓝宝石）
– 软件：IRStudio（长时间录制、温度趋势分析、报警阈值设置）
关键设置：
– 发射率：根据封装材料设置（塑封ε=0.95，陶瓷ε=0.9）
– 报警阈值：设置最高温度预警，防止测试过程中过热损坏
– 数据记录：连续录制温度视频，生成老化过程温度档案
五、格物优信芯片/PCB检测选型指南
| 应用场景 | 目标尺寸 | 温度范围 | 推荐型号 | 核心配置 |
|———|———|———|———|———|
| 芯片级热点定位（<1mm） | 3-100μm | -20~150℃ | X1280系列 + 4.8μm镜头 | 130万像素，3微米级测温 |
| 芯片整体热分布（5-20mm） | 0.1-1mm | -20~150℃ | X640F300UM8/UM17 | 微距镜头，8-17mm工作距离 |
| PCB元件检测（0402/0603） | 0.5-2mm | -20~150℃ | X640F300UM17/UM25 | 50Hz帧频，发射率分区校正 |
| 功率器件/IGBT模块 | 5-50mm | -20~300℃ | X640H/X1280H | 125Hz高速，瞬态捕捉 |
| 宽禁带半导体（SiC/GaN） | 1-10mm | 室温~3000℃ | YOSEEN 6800-NA | 中波制冷，20mK灵敏度 |
| 产线在线检测 | 全板面 | -20~150℃ | X640A在线式 + 微距镜头 | 电动调焦，SDK二次开发 |
| 实验室科研 | 可变 | -20~1600℃ | X系列科研 + IRStudio | 全辐射数据，3D热图渲染 |
六、配套软件：IRStudio专业科研分析平台
6.1 核心功能
| 功能模块 | 芯片/PCB检测价值 |
|———|—————|
| 发射率分区校正 | 对芯片不同材料区域（硅片、金属、树脂）分别设置发射率，消除反射误差 |
| 多维度测温标注 | 单点、线段、矩形/圆形区域、等温线分析，同步显示最高温、最低温、平均温、温差梯度 |
| 高速录像与逐帧回放 | 完整存储全辐射温度视频，任意帧暂停提取温度矩阵，统计高温区域面积占比、温升速率 |
| 温度时空曲线分析 | 生成温度-时间曲线、温度-空间分布曲线，分析芯片瞬态热响应 |
| 3D热图渲染 | Windows版本支持三维温度曲面重建，直观展示芯片表面温度分布 |
| 多台设备同步 | 支持多台热像仪同步触发，实现芯片正反面同时测温 |
| 数据导出 | 温度矩阵导出CSV格式，直接支撑期刊论文数据附图 |
6.2 与EDA工具的数据对接
IRStudio支持将热像仪实测数据导出为标准格式（CSV/Excel），可导入：
– ANSYS Icepak
– COMSOL Multiphysics
– Mentor Graphics FloTHERM
– 其他热仿真软件
实现”仿真-实测-优化”的闭环验证。
七、实际应用参考
某PCBA制造企业虚焊检测
利用格物优信微距热像仪扫描电路板表面，发现某芯片引脚区域温度较周围高出15℃。IRStudio软件生成温度剖面曲线，精确定位异常引脚。经X射线复查确认存在虚焊，修复后温度分布恢复正常。
南京航空航天大学涡轮叶片气膜冷却研究
采用X640F150UM95高精度微距红外热像仪，首次实现涡轮叶片表面微米级温度梯度的动态捕捉。科研人员表示：”设备成像清晰度非常高，细节呈现清晰，极大提升了科研数据的可靠性。”
中国矿业大学煤多参数性能研究
选用格物优信科研热像仪X384D050MF25，精准监测不同冲击倾向性煤在单轴压缩过程中温度变化特征，相关成果发表于SCI论文（ICR分区Q2、中科院三区）。
八、关于格物优信
武汉格物优信科技有限公司成立于2016年，位于武汉光谷，是国家高新技术企业、湖北省专精特新”小巨人”企业。公司拥有30余项自主知识产权，产品已通过ISO三体系认证。
在半导体与电子检测领域，格物优信已形成从1280×1024超高清微距到125Hz高速捕捉、从长波非制冷到中波制冷的全产品矩阵。配套IRStudio专业科研软件，支持发射率分区校正、3D热图渲染、全辐射数据导出，已助力北京大学、清华大学深圳研究院、浙江大学、南京航空航天大学、中国矿业大学等多家高校科研单位发表高水平论文。
九、FAQ
Q1：芯片表面有金属散热片，怎么测？
金属散热片发射率低（0.1-0.3）且反射环境辐射，直接测温误差大。建议：
– 在散热片表面喷涂薄薄一层发射率标定漆（ε≈0.95）
– 或贴发射率标贴（已知ε=0.95）
– 或采用IRStudio的分区发射率校正功能，对散热片区域单独设置低发射率
Q2：BGA封装底部焊球温度能测到吗？
BGA底部焊球被封装遮挡，红外热像仪无法直接观测。但可通过以下间接方法评估：
– 测量BGA封装顶部表面温度，结合热阻模型推算焊球温度
– 使用X射线或超声检测配合热像仪，建立温度-缺陷关联数据库
– 对于已失效的BGA，拆解后直接用微距热像仪测量焊球热分布
Q3：热像仪会干扰芯片正常工作吗？
不会。红外热像仪是被动接收目标自身辐射，不向芯片发射任何能量，属于真正的”零应力”检测。但需注意：
– 热像仪工作时的轻微电磁噪声对高精度模拟电路可能影响，建议保持适当距离
– 微距镜头工作距离近（8-25mm），需确保不触碰芯片或遮挡散热通道
Q4：需要多高的空间分辨率才能分辨0.5mm的焊盘？
根据奈奎斯特采样定理，要分辨0.5mm的焊盘，热像仪的空间分辨率（IFOV）应优于0.25mm/pixel。格物优信X1280系列配合4.8μm微距镜头，在适当工作距离下可达0.05mm/pixel，完全满足需求。
Q5：发射率怎么标定？
最可靠的方法是使用接触式温度计（如K型热电偶）测量参考点温度，然后在IRStudio中调整发射率值，使热像仪读数与接触式温度计一致。建议：
– 选择芯片表面温度均匀的区域作为参考点
– 确保参考点与热像仪测量的是同一位置
– 记录标定条件（距离、角度、环境温度），便于复现
Q6：设备能否接入自动化测试系统？
可以。格物优信X系列科研热像仪提供完整SDK开发包（支持Windows/Linux，C++/Python），开放温度数据流、图像数据、控制接口。可集成到：
– 自动化测试设备（ATE）
– 芯片分选机
– 产线视觉检测系统
– 实验室自动化平台
