随着集成电路集成度持续提升，PCB 电路板、芯片内部晶体管密度不断增大，微小漏电、虚焊、短路缺陷，都会形成局部微热点，引发芯片降频、死机甚至烧毁。传统热电偶、点温计仅能单点测温，无法捕捉芯片全域温度场；X 射线只能观测结构，无法识别热异常。格物优信非制冷红外热像仪，凭借高灵敏度、高分辨率、稳定易用的性能优势，成为电路板芯片研发验证、失效初筛、产线质量管控的高效检测工具。
一、芯片 PCB 检测，为什么选用非制冷红外热像仪？
格物优信非制冷红外热像仪搭载高性能非制冷红外探测器，工作于长波红外波段，设备无需制冷机，开机即可快速投入检测，维护简单、连续工作稳定性强，非常适合实验室日常测试以及产线长期在线巡检。

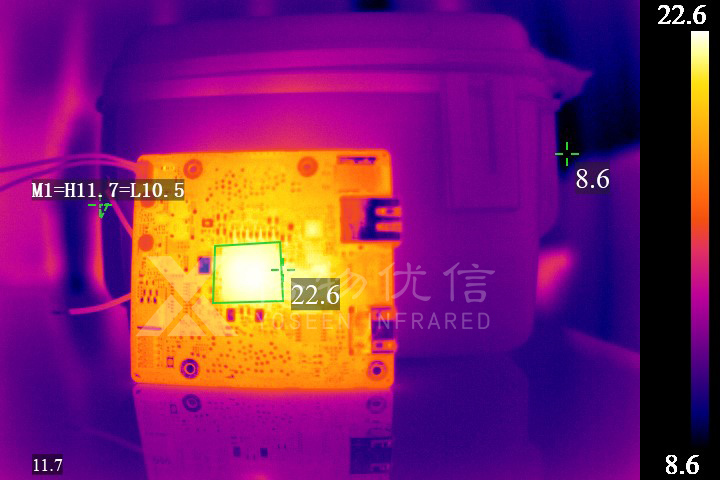

设备具备优异的热灵敏度，可识别芯片、PCB 上微弱温差。芯片键合虚焊、器件轻微漏电这类肉眼不可见的早期热异常，都能够直观呈现，快速定位表面热点，相比单点测温工具，可一次性获取整块电路板完整二维温度云图，数十万虚拟测温点同步采集，实现从单点测温升级为全域面状测温，芯片、MOS 管、焊盘、走线的温度梯度一目了然。
二、清晰成像，捕捉电路板稳态与慢速温升
电路板上电、负载工作过程中，器件稳态发热、缓慢温升现象，非制冷热像仪可以稳定采集清晰无拖影的红外图像。高分辨率成像，细节解析力强，可清晰分辨小型芯片、贴片元件、细走线的温度分布，快速锁定异常发热元器件。
三、丰富测温功能，适配芯片 PCB 检测全流程
宽量程高精度测温 可覆盖常规电子器件测温区间，满足芯片常温稳态测试、功率器件负载温升测试，测温精度满足电子行业常规热检测需求。
多模式测温分析 支持全局高低温追踪，点、线、多边形区域测温，可对芯片核心区域、焊盘、PCB 走线划定检测区域，自动输出最高温、最低温、平均温度与温度变化曲线。图像自带自动增强、细节增强功能，微小热斑清晰凸显；支持黑热、白热、铁红等多种调色板，工程师可以快速识别温度异常。
丰富接口，支持平台集成 配备千兆网口、串口、视频输出等接口，可与测试台联动，实现通电激励与热成像同步采集。继电器无源报警输出，温度超阈值自动告警，可集成到自动化产线，实现 PCB 电路板在线热检测。设备体积紧凑，防护可靠，既可放置在实验室工作台离线分析，也可固定安装于产线工位，长期稳定连续工作。
四、典型应用场景
芯片热设计验证：评估芯片表面温度分布，对比仿真数据，优化 PCB 散热布局，规避局部热点带来的器件可靠性下降问题。
PCBA 失效初筛：快速定位虚焊、短路、器件漏电等故障，初步锁定发热元器件，为后续深度失效分析节省时间，降低测试成本。
BGA 封装表面热检测：观测芯片表面热分布，辅助判断焊球发热异常，作为 X 射线检测的前置筛查手段。
功率器件、MOS 管稳态热测试：持续记录器件稳态温升，评估器件发热与散热性能。

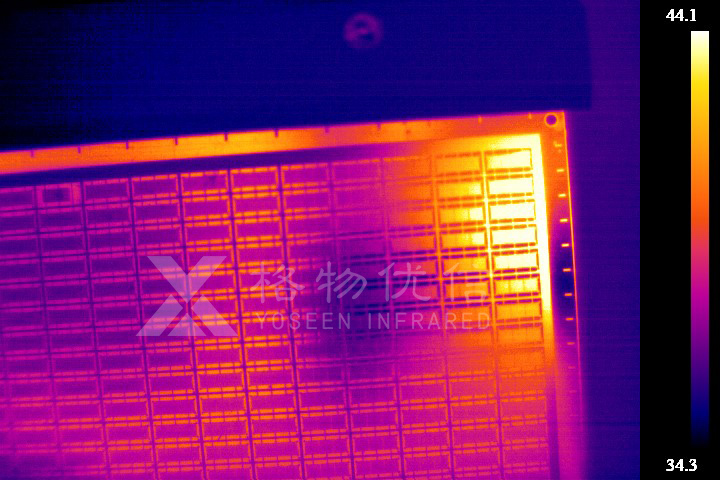

产线 PCB 在线质检：批量电路板通电检测，自动识别批次性焊接不良，提前拦截不良品。
五、结语
在电子制造行业，PCB 与芯片的热筛查、热管理验证需求持续增长。格物优信非制冷红外热像仪，兼顾检测性能与使用便捷性，实现电路板、芯片热状态可视化，为研发工程师、质检实验室、智能制造产线提供一套稳定、高性价比的红外测温解决方案，助力电子产品提升可靠性，缩短研发周期，降低质检成本。
