一颗芯片的失效，往往始于一次未被看见的局部过热。
在先进封装与异构集成的浪潮中，芯片的功率密度持续攀升，热管理早已从“散热设计”的附属议题，跃升为决定产品可靠性与寿命的核心矛盾。而当问题追溯到最根本的物理层面，一个关键的测试需求浮出水面：在Die（裸片）级别，真实、完整、非接触地获取表面温度分布。
传统的点测温手段——热电偶、TSP（温度敏感参数）法——固然精准，却只能提供孤立的坐标点，无法回答“热量从何处来、向何处去、热点如何演化”这一连串工程上真正致命的问题。格物优信热像仪所提供的，正是一种从“点”到“场”的观测能力升维：将裸片表面不可见的红外辐射，转化为可量化、可追溯、可分析的全幅温度场数据。
本文试图回答一个具体的问题：在Die级芯片表面温度测试这一高度专业化的场景中，格物优信热像仪究竟解决了什么问题，又以何种能力支撑起从研发验证到失效分析的完整链条。
一、为什么Die级测温如此棘手
在展开设备能力之前，有必要先理解测试对象的“不配合”。
芯片裸片是一个极端的测量对象。它的物理尺度极小，典型逻辑芯片的Die面积不过数十至数百平方毫米，而其中真正产生热量的有源区可能集中在微米级的鳍式或环栅结构之中。热量在硅衬底中高速横向扩散，导致表面温度梯度极为陡峭——相邻数十微米的区域之间，温差可达数十摄氏度。这意味着，任何空间分辨率不足的测温手段，都会将尖锐的热点“平滑”成一个模糊的温升区域，丢失最关键的定位信息。

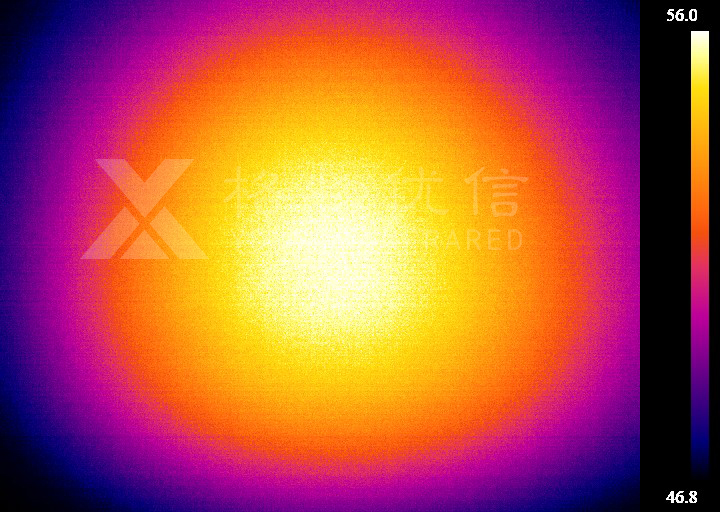

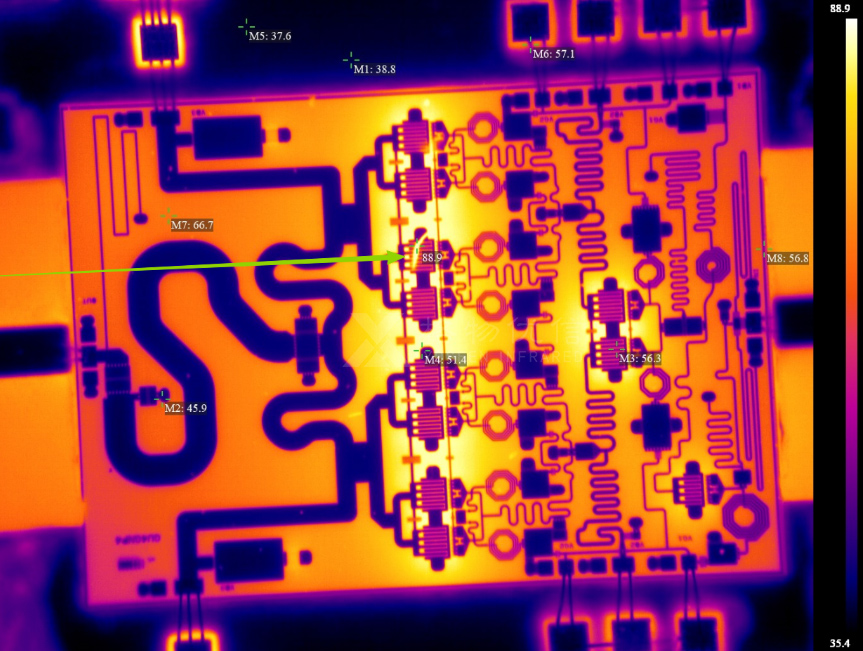

更棘手的是，Die表面往往并非裸露的硅。钝化层、金属互连层、甚至封装盖板的存在，使得红外辐射必须穿越多层介质才能被探测器捕获。不同材料的发射率差异巨大，金属互连线的低发射率会让其在热像图中呈现“假冷”现象，若不做精确的发射率校正，测温结果将严重偏离真实值。
此外，芯片的工作状态是动态的。从待机到满载的切换发生在毫秒之间，瞬态热峰值的捕捉需要足够的帧率支撑；而在失效分析场景中，漏电或短路产生的局部温升可能极其微弱，只有毫开尔文量级的温差分辨能力才能将其从背景噪声中剥离出来。
这些特性叠加在一起，对热像仪提出了近乎矛盾的要求：既要看得广，又要看得细；既要测得准，又要跟得上；既要有极高的灵敏度，又要在强电磁干扰的测试环境中保持稳定。
二、格物优信的能力底座：从探测器到算法的系统性匹配
格物优信并非简单地将一台通用热像仪推向芯片测试场景。其产品线中针对电子与科研领域的型号，在几个关键维度上做出了针对性设计，恰好回应了上述挑战。
空间分辨率的保障，首先来自探测器与镜头的配合。格物优信芯片检测专用热像仪搭载640×512分辨率的非制冷红外探测器，配合微距镜头，可将单个像素的等效空间尺寸压缩至数十微米级别。这意味着，一颗典型尺寸的处理器Die，其表面的温度分布可以被分解为数十万个独立测量单元，热点定位的精度从“大致区域”推进到“具体功能模块”。对于需要进一步放大观察的失效点，显微热像仪系列则提供了更高的光学放大倍率，将观测尺度推向更微观的层级。
热灵敏度的意义，在Die级测试中怎么强调都不为过。格物优信高端手持与在线式型号的NETD（噪声等效温差）可低至35mK至50mK，即能够分辨0.035℃至0.05℃的温差。这一指标在常规工业巡检中或许只是“锦上添花”，但在芯片漏电定位中却是“生死攸关”。一个轻微的栅氧漏电或金属间短路，其产生的局部温升可能仅有几十毫开尔文，淹没在环境波动与电子噪声之中。只有足够低的热噪声基底，才能让这些微弱信号浮出水面。
帧率与热时间常数的组合，决定了动态热过程能否被忠实记录。格物优信高速系列热像仪提供125Hz至200Hz的全幅帧率，配合低至4ms的热时间常数。这意味着，当芯片在负载跳变、时钟门控切换或短路瞬态中产生快速温度波动时，热像仪不会因为响应滞后而将峰值“抹平”。对于研究芯片瞬态热响应、验证热仿真模型而言，这种时间分辨能力直接决定了数据的可信度。
发射率校正与图像增强算法，则是从“看到”到“测准”的关键一跃。格物优信配套的分析软件支持分区发射率设置，允许用户针对Die表面不同的材料区域（硅、金属互连、钝化层）分别设定发射率参数，从而修正金属区域因低发射率导致的测温偏差。DDE细节增强算法则在保持温度数据完整性的前提下，强化热图中的边缘与梯度信息，让热扩散路径的形态更加清晰可辨。
三、从研发到失效分析：三个真实的价值锚点
技术参数的意义，终究要在具体的工程决策中兑现。以下三个场景，勾勒出格物优信热像仪在Die级测温中实际发挥作用的路径。
场景一：热设计验证中的“仿真-实测闭环”
芯片设计阶段，热仿真工程师会基于功耗分布与封装结构，预测Die表面的温度场。然而仿真结果的可信度，取决于边界条件的准确性与材料参数的可靠性。格物优信热像仪提供的全幅温度场数据，为仿真模型提供了逐像素的校准依据：哪些区域的实际温升高于预测，哪些热扩散路径被低估，热点位置与仿真结果的偏差是否在可接受范围内。
这种“实测反哺仿真”的闭环，在先进封装中尤为重要。当芯片从平面走向2.5D/3D堆叠，层间热耦合使得温度分布更加复杂，仅凭仿真而缺乏实测验证的设计，其风险敞口是巨大的。格物优信热像仪的非接触、全幅测量特性，使得这种验证可以在芯片正常运行状态下完成，无需植入任何传感器，不干扰被测对象的电学与热学行为。
场景二：失效分析中的“热点捕手”
当一颗芯片在测试或现场应用中失效，失效分析工程师面临的第一个问题是：缺陷在哪里？在电学测试只能定位到功能模块、无法精确定位到物理位置的情况下，热像仪提供了一条直接的线索。
有缺陷的半导体器件通常表现出局部功率损耗的异常集中，进而转化为局部温升。格物优信热像仪以全幅热图的形式，将这些异常温升点直观呈现。对于开路、短路、ESD损伤、闩锁效应等常见失效模式，热点的位置与形态往往能大幅缩小后续FIB（聚焦离子束）或SEM（扫描电镜）分析的范围，将“盲拆”变为“靶向剖析”。
值得注意的是，格物优信手持式型号的便携性与安卓操作系统，使得失效分析工程师可以在实验室、产线甚至现场环境中快速部署测试，无需复杂的样品制备或光路搭建。这种“开机即测”的便捷性，在需要快速迭代的失效分析流程中，其价值不亚于任何一项单项性能指标。
场景三：封装工艺中的“热行为监控”
Die级测温不仅服务于芯片本身，也贯穿于封装与组装的关键工序。以芯片焊接为例，焊接过程中的温度分布直接影响焊点质量、空洞率与界面金属间化合物的生长。格物优信热像仪可实时记录焊接过程中Die与基板的热交换过程，观察热量是否均匀分布、是否存在局部过热导致的应力集中或材料损伤。
在更微观的层面，显微热像仪系列可用于观测微凸点、TSV（硅通孔）等互连结构在通电状态下的热行为。这些结构的尺寸通常在数十微米量级，其热可靠性直接决定封装体的寿命。格物优信显微热像仪的光学系统与高灵敏度探测器组合，使得这类微观热行为的定量观测成为可能。
四、国产化的深层含义：自主可控的测试能力
在讨论格物优信的产品时，一个无法回避的维度是国产化。
格物优信全国产化红外热像仪从核心探测器到整机元器件，实现了100%的国产率，并获得工信部电子第五研究所的权威认证。这一事实在Die级芯片测试的语境中，具有超越商业层面的意义。
芯片测试本身是半导体产业链中技术门槛最高的环节之一，而测试设备的核心传感器长期依赖进口。当国内芯片设计公司与制造厂在推进先进工艺研发时，如果连“看清自己芯片的热分布”这一基础能力都受制于外部供应链，那么整个研发迭代的节奏与数据安全都面临隐性风险。格物优信提供的，是一套从探测器、镜头、算法到软件平台的完整国产化替代方案，使得Die级热测试能力不再是一个需要“申请出口许可”的稀缺资源。
与此同时，国产化并不意味着性能的妥协。从实测参数来看，640×512分辨率、≤50mK NETD、125Hz至200Hz帧率、4ms热时间常数，这些指标已经覆盖了绝大多数Die级测温场景的需求。对于更高端的科研需求，格物优信的中波制冷系列与显微系列则提供了向更高性能层级延伸的选择。
五、结语：让热的问题，在热图上终结
芯片的热问题，本质上是一个信息问题。当设计者不知道热量究竟在Die表面的哪个坐标、哪个时刻、以多大的强度集中时，所有的散热优化都带有猜测的成分；当失效分析师无法将电学异常与物理位置对应起来时，分析过程就不得不依赖经验与运气。
格物优信热像仪在Die级芯片表面温度测试中的角色，就是把这个信息缺口填上。它以非接触的方式，将裸片表面不可见的温度分布，转化为一幅可测量、可存储、可回溯的热图。640×512个像素，就是640×512个温度传感器，它们同时工作，不干扰芯片的任何电学行为，不遗漏任何一处局部的异常温升。
对于芯片设计工程师，这是验证热仿真、优化布局布线的依据。对于失效分析师，这是锁定缺陷位置、缩短分析周期的线索。对于封装工艺工程师，这是监控热过程、提升良率的工具。而对于中国半导体产业而言，这是一项自主可控的、从“点测温”迈向“场测温”的基础能力。
当一颗芯片在测试台上运行时，它的热图就是它最诚实的语言。格物优信所做的，是确保这门语言被准确听见、被完整理解。
