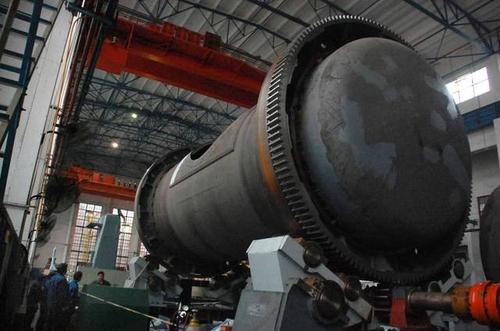

卧式转炉是一种圆筒形回转吹炼炉。炉体中部设有炉口,用来加料、排烟、排渣和出料。在炉体侧沿水平方向设置一排风口,以鼓入空气。整个吹炼过程是个氧化放热反应过程,故转炉吹炼是靠自身的反应热进行的。由于吹炼过程中的炉温波动大,炉内熔体的强列冲刷,炉渣和石英熔剂对炉衬的严重侵蚀,故操作条件极为恶劣。因此,普遍采用高温性能优良的镁铬砖、电熔镁铬砖等镁质耐火材料作为卧式转炉的炉衬。其特点是不需要燃料,依靠铜水中铁和硫的氧化反应放出热量提供全部热支出。卧式转炉炼铜工艺过程中,炉内部的温度很高,由于吹炼过程中的炉温波动大,炉内熔体的强列冲刷,炉渣和石英熔剂对炉衬的严重侵蚀,故操作条件极为恶劣。
转炉在长时间工作中,内部耐火材料逐渐侵蚀、脱落,钢板直接暴露在高温环境中,软化甚至熔蚀,造成了炉底烧穿引起穿炉事故。
卧式转炉在线智能监测系统用于测整个转炉的温度变化和整个温度场的实时分布情况,可第一时间发现转炉实际工作工况,预防事故的发生。
A转炉内衬耐材状态监测:
实时监测转炉内衬状态,有效遏制穿炉事故的发生;
针对不同的炉底状态,智能识别不同的异常级别并上报;
可实现远程控制,移动端实时接收报警信息,大大增加工作效率;
B转炉内衬耐材侵蚀监控预警软件:
支持移动端设备远程查看并分析实时监测数据;
支持回放、删除存储的历史数据,并可周期性进行数据覆盖;
支持绘制温度趋势数据,准确实现温度预警功能;
支持即时发送异常报警消息提醒,可自定义消息推送方式,包括手机语音播报、手机短信提醒以及微信提醒等服务;
支持存储报警温度数据,可自定义报警数据存储时长;
