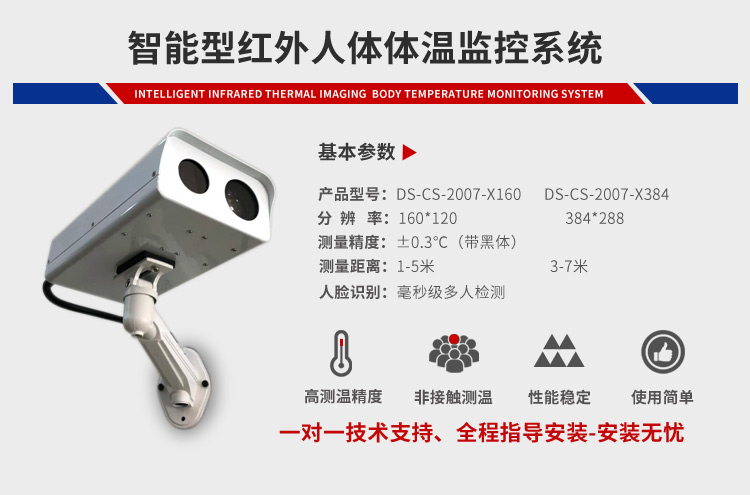

人体测温成像热像仪

人体测温成像热像仪采用先进的红外成像技术,能够侦测到人体的红外辐射或热量,基于检测的温差成像并测温,采用先进的算法,使得测量的人体温度准确度为±0.4℃。同时具备画面清晰的特点。

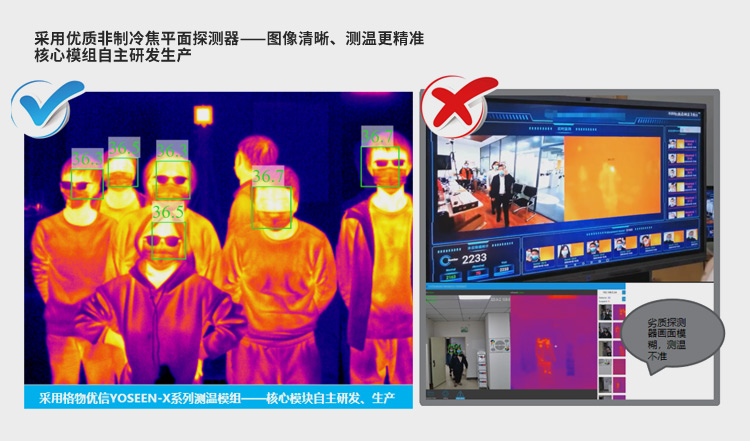

图像清晰:采用384*288或者640*480分辨率探测器
测温精确:测温误差控制达到±0.4℃
测温范围20℃~+50℃

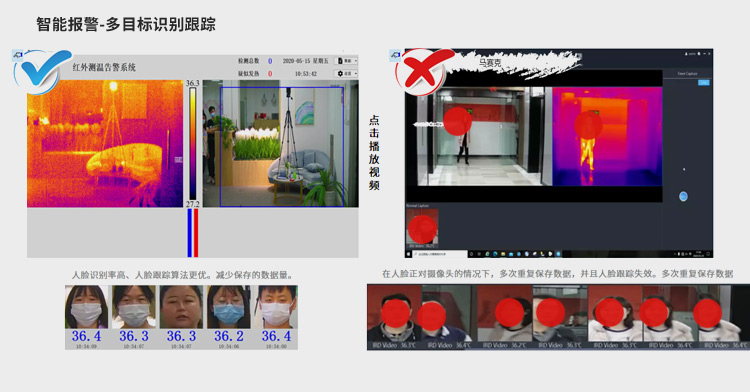

最高温自动搜索:快速大面积普查
50Hz实时成像:快速移动无拖尾
支持二次开发包含SDK、支持C、C++、C# 等语言
 人体测温成像热像仪
型号 X640A X384D
红外分辨率 640×480 384×288
像素尺寸 17um
帧频 50Hz
NETD ≤50mK@25℃
工作波段 8~14um
角分辨率
测温范围 20~50℃
测温精度 ±0.4℃
电气接口
电源 DC9~15V,典型功耗2.5W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,

内置Web Server,兼容主流NVR产品,提供SDK开发包

串口 RS485,支持Pelco云台控制协议
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入,1路继电器输出
环境参数
工作温度 -20~+60℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP54
抗冲击性 25G
抗振动性 2G
机械参数
重量 240g(不含镜头)
尺寸 59(L)*58(W)*67(H)mm(不含镜头)
安装 1个1/4 UNC-20、4个M3螺纹安装孔
探测器性能
探测器类型 非晶硅红外微测辐射热计(无TEC)
分辨率/像元距离  640*480  384X288/17um(gen2)
灵敏度 ≤50mK at f/1.0 300K
帧频 50Hz
响应波段 8~14um



热像调节
极兴反转 黑热/白热
图像放大 X2 、X4
亮度 自动+手动
对比度 自动+手动
图像翻转 水平/垂直
光标分化 带十字分化光标



电源
工作电压范围 DC:+2.5V~+5.5V
典型工作电压 DC:3.7V
功耗 <0.7W(带伪彩功能);<0.6W(黑白)
反接保护
过欠电压保护





图像处理
非均匀校正技术 自适应非均匀性校正
开机时间 <3s
图像增强 DDE
图像显示分辨率 768×576
图像帧频 50Hz(PAL)
镜头(选配) 可选配镜头12mm/19mm/35mm/40mm/50mm



环境参数
工作温度范围 商用:-20℃~+60℃ 特殊用途:-40℃~60℃
存储温度范围 -45℃~+65℃
湿度 5%~95%无结露
抗震动冲击 振动:GJB 150-16 2.3.1
GJB 150-18 试验7 100g/6ms
抗温度冲击 -5℃/min (-40℃~+60℃)
功能特性
图像清晰:采用384*288或者640*480分辨率探测器
测温精确:测温误差控制达到±0.4℃
测温范围20℃~+50℃
最高温自动搜索:快速大面积普查
50Hz实时成像:快速移动无拖尾
支持二次开发包含SDK、支持C、C++、C# 等语言
 人体测温成像热像仪
型号 X640A X384D
红外分辨率 640×480 384×288
像素尺寸 17um
帧频 50Hz
NETD ≤50mK@25℃
工作波段 8~14um
角分辨率
测温范围 20~50℃
测温精度 ±0.4℃
电气接口
电源 DC9~15V,典型功耗2.5W@25℃
模拟视频 NTSC/PAL
以太网 100/1000Base,支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议,

内置Web Server,兼容主流NVR产品,提供SDK开发包

串口 RS485,支持Pelco云台控制协议
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入,1路继电器输出
环境参数
工作温度 -20~+60℃
储存温度 -40ºC~+85℃
湿度 非冷凝10%~95%
外壳防护 IP54
抗冲击性 25G
抗振动性 2G
机械参数
重量 240g(不含镜头)
尺寸 59(L)*58(W)*67(H)mm(不含镜头)
安装 1个1/4 UNC-20、4个M3螺纹安装孔
通用参数
探测器性能
探测器类型 非晶硅红外微测辐射热计(无TEC)
分辨率/像元距离  640*480  384X288/17um(gen2)
灵敏度 ≤50mK at f/1.0 300K
帧频 50Hz
响应波段 8~14um



热像调节
极兴反转 黑热/白热
图像放大 X2 、X4
亮度 自动+手动
对比度 自动+手动
图像翻转 水平/垂直
光标分化 带十字分化光标



电源
工作电压范围 DC:+2.5V~+5.5V
典型工作电压 DC:3.7V
功耗 <0.7W(带伪彩功能);<0.6W(黑白)
反接保护
过欠电压保护





图像处理
非均匀校正技术 自适应非均匀性校正
开机时间 <3s
图像增强 DDE
图像显示分辨率 768×576
图像帧频 50Hz(PAL)
镜头(选配) 可选配镜头12mm/19mm/35mm/40mm/50mm



环境参数
工作温度范围 商用:-20℃~+60℃ 特殊用途:-40℃~60℃
存储温度范围 -45℃~+65℃
湿度 5%~95%无结露
抗震动冲击 振动:GJB 150-16 2.3.1
GJB 150-18 试验7 100g/6ms
抗温度冲击 -5℃/min (-40℃~+60℃)
其他参数
