低成本SP系列红外热像仪

SP系列无人机、机器人专用红外热像仪

武汉格物优信科技有限公司专业从事于红外热像监测技术领域研究,是国内专业的机器人、无人机、防山火、电力巡检等电力高压设备红外热成像在线监测技术的优质企业。物优信低成本无线SP系列红外热像仪,专用于机器人、无人机,采用无线传输方式,画面清晰流畅,测温精准,带完整的SKD包,支持二次开发。

1.SP系列红外热像仪产品体积小,重量轻;

2.探测器采用160×120、320*240或640*480非制冷焦平面阵列探测器,像素间间距为17µm,

3.SP系列红外热像仪配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求。

多种接口

接口名称 电气规范
DC12V 允许输入9~15V、纹波小于200mV的直流电源,内部带过压和反接保护,输入电压过高将导致保护电路失效
电源指示灯 正常工作时电源指示灯为绿色
以太网 标准100/1000M以太网接口,RJ45规范。当通过输入成功复位热像仪至出厂设置后,黄绿指示灯会同时短暂熄灭后亮起
模拟视频接口 支持NTSC/PAL制式,引线接入。需要在软件中启用模拟视频后才可在该端口输出模拟视频信号
RS485/

RS323-TTL

符合标准RS485电气规范,可与其他支持RS485设备通信或组网,例如云台、PC、GPS模块等。RS232-TTL支持3.3V电平标准的UART通信标准
PWM通道 支持4路飞控PWM通道,可接入常见飞控系统
电动镜头接口 支持12V电平的电动镜头
IO输入触发 1路磁隔离输入,当输入电平位于[0,1]V时,输入逻辑0;当输入电平位于[1,3.3]V时,输入逻辑1

当输入逻辑0时间超过6秒后,热像仪恢复成出厂设置

按键触发 外部按键,长按6秒复位热像仪,恢复出厂设置
TF卡插槽 支持外扩TF卡,最大32GB
公共地 系统地,作为系统互联的公共地线
型号 M640A-sp M384D-sp M384B-sp M160A-sp
红外分辨率 640×480 384×288 384×288 160×120
像素尺寸 17um
帧频 50Hz、温度流1HZ
  以太网获取全帧辐射数字温度速度10Hz
NETD 50mK@25℃
工作波段 8~14um
视场角 详见“Yoseen M系列热像仪镜头列表”
角分辨率
测温范围 -20~150℃(可定制)







图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪
图像增强 自适应拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和、用户自定义等多种调色板
调焦方式 电动/手动,电动镜头支持自动对焦
数据
单帧温度 带温度信息的PNG或BMP图片格式
温度流 全辐射温度信息存储
数字视频 H.264,支持RTSP流媒体协议,MP4文件,支持HDMI输出接口
模拟视频 NTSC/PAL
数据存储 支持TF卡扩展和存储,最大32GB



热像仪镜头列表(以M384B-sp产品为例

焦距 视场角 角分辨率 探测距离

(车辆)/m

探测距离

(人)/m

识别距离(车辆)/m 识别距离(人)/m 辨认距离(车辆)/m 辨认距离(人)/m
3.3mm 89.4° x 73.1° 5.2mrad 298 97 74 24 37 12
8mm 44.4° x 34.0° 2.1mrad 722 235 180 59 90 29
10mm 36.2° x 27.5° 1.7mrad 902 294 225 74 113 37
15mm 24.6° x 18.5° 1.1mrad 1353 441 338 110 169 55
17mm 21.7° x 16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9° x 11.2° 0.68mrad 2255 735 564 184 282 92
40mm 9.3° x 7.0° 0.43mrad 3608 1176 902 294 451 147
50mm 7.5° x 5.6° 0.34mrad 4510 1471 1127 368 564 184
60mm 6.2° x 4.7° 0.28mrad 5412 1765 1353 441 676 221
如需其他焦距请咨询



低成本无线SP系列红外

低成本无线SP系列红外

功能特性

1.SP系列红外热像仪产品体积小,重量轻;

2.探测器采用160×120、320*240或640*480非制冷焦平面阵列探测器,像素间间距为17µm,

3.SP系列红外热像仪配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求。

多种接口

接口名称 电气规范
DC12V 允许输入9~15V、纹波小于200mV的直流电源,内部带过压和反接保护,输入电压过高将导致保护电路失效
电源指示灯 正常工作时电源指示灯为绿色
以太网 标准100/1000M以太网接口,RJ45规范。当通过输入成功复位热像仪至出厂设置后,黄绿指示灯会同时短暂熄灭后亮起
模拟视频接口 支持NTSC/PAL制式,引线接入。需要在软件中启用模拟视频后才可在该端口输出模拟视频信号
RS485/

RS323-TTL

符合标准RS485电气规范,可与其他支持RS485设备通信或组网,例如云台、PC、GPS模块等。RS232-TTL支持3.3V电平标准的UART通信标准
PWM通道 支持4路飞控PWM通道,可接入常见飞控系统
电动镜头接口 支持12V电平的电动镜头
IO输入触发 1路磁隔离输入,当输入电平位于[0,1]V时,输入逻辑0;当输入电平位于[1,3.3]V时,输入逻辑1

当输入逻辑0时间超过6秒后,热像仪恢复成出厂设置

按键触发 外部按键,长按6秒复位热像仪,恢复出厂设置
TF卡插槽 支持外扩TF卡,最大32GB
公共地 系统地,作为系统互联的公共地线
通用参数
型号 M640A-sp M384D-sp M384B-sp M160A-sp
红外分辨率 640×480 384×288 384×288 160×120
像素尺寸 17um
帧频 50Hz、温度流1HZ
  以太网获取全帧辐射数字温度速度10Hz
NETD 50mK@25℃
工作波段 8~14um
视场角 详见“Yoseen M系列热像仪镜头列表”
角分辨率
测温范围 -20~150℃(可定制)







图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪,支持点、线、矩形、椭圆测温模板,支持模板内高低温追踪
图像增强 自适应拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和、用户自定义等多种调色板
调焦方式 电动/手动,电动镜头支持自动对焦
数据
单帧温度 带温度信息的PNG或BMP图片格式
温度流 全辐射温度信息存储
数字视频 H.264,支持RTSP流媒体协议,MP4文件,支持HDMI输出接口
模拟视频 NTSC/PAL
数据存储 支持TF卡扩展和存储,最大32GB



热像仪镜头列表(以M384B-sp产品为例

焦距 视场角 角分辨率 探测距离

(车辆)/m

探测距离

(人)/m

识别距离(车辆)/m 识别距离(人)/m 辨认距离(车辆)/m 辨认距离(人)/m
3.3mm 89.4° x 73.1° 5.2mrad 298 97 74 24 37 12
8mm 44.4° x 34.0° 2.1mrad 722 235 180 59 90 29
10mm 36.2° x 27.5° 1.7mrad 902 294 225 74 113 37
15mm 24.6° x 18.5° 1.1mrad 1353 441 338 110 169 55
17mm 21.7° x 16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9° x 11.2° 0.68mrad 2255 735 564 184 282 92
40mm 9.3° x 7.0° 0.43mrad 3608 1176 902 294 451 147
50mm 7.5° x 5.6° 0.34mrad 4510 1471 1127 368 564 184
60mm 6.2° x 4.7° 0.28mrad 5412 1765 1353 441 676 221
如需其他焦距请咨询



其他参数

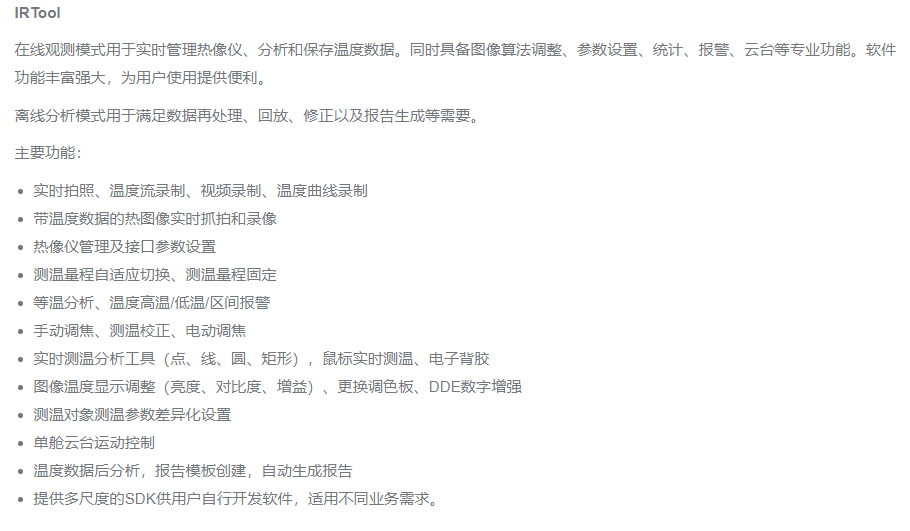

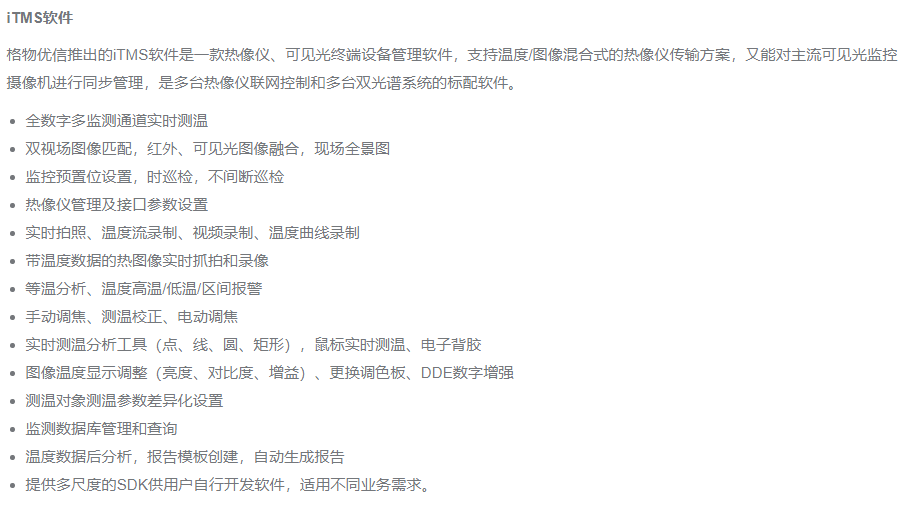

应用软件
