红外热像仪在3C芯片（计算机、通信、消费电子）的加热温度监测中具有重要应用，尤其在研发、生产测试和故障诊断环节。以下是其关键应用场景和技术要点：
- 核心应用场景
芯片发热分析
监测芯片在满载运行（如CPU/GPU运算、5G模块工作）时的温度分布，识别局部热点（如内核、电源管理单元），避免过热导致的性能降频或损坏。
焊接工艺检测
在SMT贴片或回流焊过程中，实时监测焊点温度曲线，确保焊接质量（如BGA封装芯片的焊点均匀性）。
散热方案验证
评估散热片、导热硅脂或均热板的效果，优化散热设计（如手机SoC的散热结构）。
故障诊断
快速定位短路、过载或设计缺陷导致的异常发热（如PCB线路电流不均）。
- 技术优势
非接触测量
避免干扰芯片工作状态，适合高速/高密度电路。

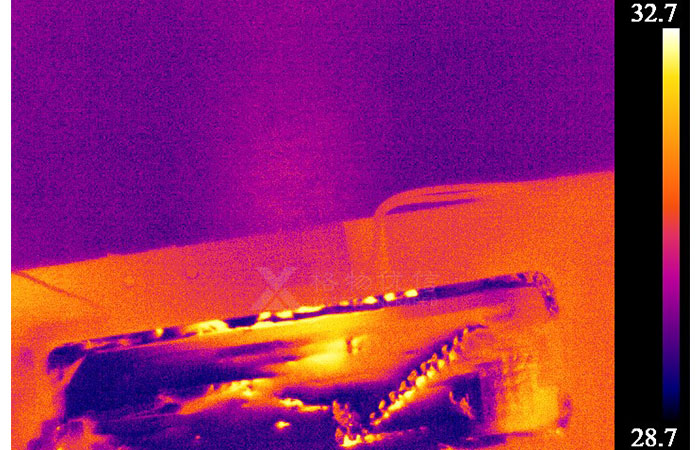

全场温度可视化
以热图形式显示温度梯度，精度可达±2°C或更高（需校准）。
快速响应
毫秒级捕捉瞬态温度变化（如芯片启动瞬间的发热过程）。
自动化集成
可与AOI（自动光学检测）系统联动，实现产线在线检测。
- 选型关键参数
分辨率
建议≥384×288像素，以清晰捕捉微小芯片（如0402封装元件）的温度细节。
热灵敏度（NETD）
≤50mK（更优者达30mK），确保检测微小温差异常。
波段范围
长波（8-14μm）适合各种温度段
帧率
高速场景（如脉冲加热）需≥60Hz，常规检测30Hz即可。
软件功能
需支持温度曲线分析、区域报警、辐射率校正（芯片表面材质影响辐射率）。
- 实际挑战与解决方案
表面辐射率校正
芯片表面金属/塑料材质辐射率不同，需通过黑体校准或贴高温标签补偿。
反射干扰
避免环境热源反射（如使用哑光涂层或调整角度）。
微小目标测量
选用微距镜头（如10μm空间分辨率）或光学放大附件。
动态范围
高动态范围模式（HDR）可同时捕捉芯片高温区和低温外围电路。
- 行业案例
手机处理器测试
红外热像仪用于监测5G芯片在毫米波频段下的温升，优化天线布局。
笔记本电脑散热设计
分析主板多芯片协同工作时的热耦合效应。
半导体封装检测
发现QFN封装因虚焊导致的局部过热点。
通过合理选型和规范操作，红外热像仪能显著提升3C芯片的可靠性设计和生产良率，尤其在5G、AI芯片等高功耗场景中不可或缺。
