显微热像仪并非一台简单的红外相机，而是一套集光学、机械、电子、软件于一体的精密热分析系统。理解其各组成部分的功能以及关键指标的含义，对于正确选型和高效使用至关重要。本章将系统介绍显微热像仪的构成，并对分辨率、帧率、测温精度、显微镜头参数、软件功能、支架特性等进行深度解读。
- 红外探测器与分辨率选择

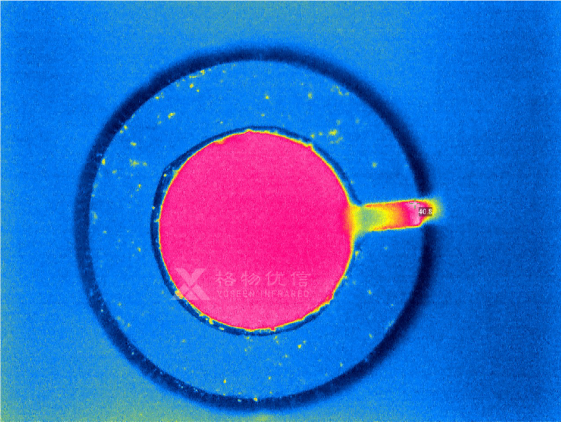

显微热像仪的核心是红外探测器。产品提供多种分辨率和精度配置，最高可选1280×1024像素的非制冷或制冷型探测器。分辨率直接决定了热像仪能够分辨的最小细节：在相同视场下，1280×1024相比640×480，像素数量提升约4.3倍，每个像素对应的物方尺寸缩小一半。对于微米级目标，这意味着可以将原本一个像素代表5微米提升到2.5微米的空间采样密度。
值得注意的是，分辨率并非越高越好。更高的分辨率意味着更大的数据量，对存储、传输和处理速度提出更高要求。在实际应用中，应根据被测目标尺寸和视场需求合理选择。例如，对于2mm×2mm的样品，使用640×480分辨率已可获得约3微米/像素的空间分辨率，完全满足多数需求；而对于芯片内部的亚微米级热点分析，1280×1024则更有优势。显微热像仪允许多种分辨率可选，用户可在同一硬件平台上根据实验需求灵活切换。
- 帧率与时间分辨率
帧率是指每秒采集的热像帧数，单位Hz。最高125Hz的帧率意味着每8毫秒就能得到一帧完整的热像。帧率的选择取决于被观测热过程的时间常数。对于稳态或准稳态过程（如材料在恒温箱中的平衡温度），1Hz甚至更低的帧率已足够；但对于瞬态过程（如脉冲激光加热、功率器件开关瞬态、快速热扩散等），则需要高帧率来避免时间混叠。
根据奈奎斯特采样定理，要准确还原一个频率为f的热波动，帧率至少需要2f。对于持续时间为10毫秒的热脉冲，125Hz（采样间隔8ms）可以捕捉到4~5个采样点，足以重建脉冲的波形和峰值。实际应用中，研究人员常根据预期的热响应速度选择帧率：对于微秒级热过程，可能需要更高帧率（如1000Hz以上），此时可降低分辨率以换取速度；而对于秒级的热变化，25Hz或50Hz已足够。
显微热像仪的帧率通常与分辨率相关：全分辨率下可能只能达到60Hz，而降低分辨率后可提升至更高帧率（如640×480下可达200Hz）。产品标注的“125Hz帧率可选”通常指在某一特定分辨率模式下的最高值，用户应根据实际需要平衡空间分辨率与时间分辨率。
- 显微镜头与放大倍率
显微镜头是实现微米级测量的关键附件。显微镜头的核心参数包括：放大倍率、数值孔径、工作距离、视场范围。不同焦距的显微镜头对应不同的工作距离和放大倍率：短焦距（如UM4.8）提供更高的放大倍率，适合观测亚毫米级目标，但工作距离较短（几毫米）；长焦距（如UM70）放大倍率较低，但工作距离更长（可达几十毫米），适用于有安装限制或需要较大操作空间的场景。
“微米级可测”意味着系统能够分辨出微米尺度的温度差异。实际可测的最小特征尺寸由光学衍射极限、探测器像元尺寸和镜头放大倍率共同决定。对于大多数显微热像仪，可达到的空间分辨率在2~10微米之间。例如，使用UM4.8镜头配合1280×1024探测器，视场约为1.5mm×1.2mm，每个像素对应约1.2微米，理论上可分辨3~4微米的细节。但需要注意，红外光的衍射极限比可见光更大，因此实际有效分辨率通常为2~5微米。
- 自研细微温差算法
热像仪探测的是目标表面的红外辐射，再转换为温度值。由于探测器本身存在噪声、环境温度变化、大气吸收等因素，原始热像图往往包含一定的噪声，限制了最小可探测温差（NETD）。自研细微温差变化算法通过多帧累积、时空滤波、自适应背景校正等技术，将有效NETD从典型的50mK降低到20mK甚至更低，从而能够分辨0.02℃的微小温差。
该算法在处理微弱热信号时尤其重要。例如，在材料相变研究中，相变潜热的释放或吸收可能仅引起0.1℃的表面温度变化，如果没有算法增强，该信号将淹没在噪声中。算法还可以与IRstudio软件中的趋势分析功能联动，自动识别温度曲线的拐点、平台、斜率变化等特征，辅助用户快速定位关键热事件。
- IRstudio专业软件
IRstudio是显微热像仪的数据采集与处理中枢。其主要功能模块包括：
在线录制：以原始温度数据格式（每个像素点的温度值）录制视频，而非仅保存伪彩图像。支持全分辨率、全帧率下的长时间录制，数据可压缩存储，最大录制时长仅受硬盘容量限制。
实时曲线分析：用户在热像视频中任意选取点、线、矩形区域，软件实时绘制这些区域的温度-时间曲线。可同时显示多条曲线，支持曲线平滑、微分、积分等运算。
趋势变化分析：自动提取温度曲线的特征参数（峰值、谷值、上升时间、稳态值、超调量、振荡频率等），并以表格或图表形式输出。
数据导出：可将温度数据导出为CSV、MAT、Excel格式，便于在第三方软件中进一步分析；热像图可导出为带温度标尺的JPG/PNG图像或可交互的HTML文件。
- 科研级专用分析支架
支架虽看似简单，却是保证测量重复性和长期稳定性的关键部件。科研级专用分析支架具备以下特点：
高刚性铸铁底座：重量大、阻尼高，能有效吸收环境振动，避免显微镜头的抖动。
精密三维移动平台：X、Y、Z三个方向均可精细调节，调节精度通常为0.01mm，配有锁紧旋钮，调整后位置稳定不变。
可调节的夹具系统：适应不同尺寸和形状的样品，同时可安装显微镜头、补光灯、防尘罩等附件。
热稳定性设计：关键部件采用低热膨胀系数材料，在宽温度范围内（0~50℃）焦点漂移极小，确保长时间在线观测的焦距一致性。
总结
显微热像仪是一个多学科技术融合的精密仪器。从探测器的分辨率选择，到帧率与热瞬态的匹配；从显微镜头的焦距搭配，到细微温差算法的信号增强；从IRstudio软件的数据处理，到专用支架的机械保障——每一环节都直接影响最终测量结果的质量。用户在选用时，应根据具体的被测目标、热过程特性、环境条件以及分析需求，综合考虑各项指标，才能充分发挥显微热像仪“纤毫毕现”的能力。
