电辅助成形：通电成形，温度是隐形的工艺参数
电流辅助成形（Current-Assisted Forming，CAF）这几年在难变形金属材料加工领域关注度越来越高。简单说，就是在传统的冲压、弯曲、拉伸或挤压过程中，给金属坯料通上脉冲电流或直流电。电流流过材料时产生焦耳热，让钛合金、镍基高温合金这类常温下很难变形的材料，在较低机械载荷下就能完成成形。
这种做法有两个好处：一是电流带来的”电致塑性效应”能显著降低材料的流动应力，成形力可以下降30%甚至更多；二是材料自阻发热，升温速度快，比放进电阻炉里整体加热效率高得多。
但这里有一个容易被忽视的问题：电流产生的热量在材料表面并不是均匀分布的。
焦耳热分布不均匀，是电辅助成形最大的”看不见”
做电辅助成形试验的人大多有过这样的经历：仿真软件算出来的温度场是一条平滑曲线，但实际做出来的件，有的地方过烧发蓝，有的地方还没达到成形温度。问题出在哪？
研究表明，在脉冲电流作用下，试样标距段的中心区域温度最高，从中心向边界逐渐降低。电流密度越大，这种不均匀性越明显。 当电流密度达到25A/mm²以上时，材料断裂前还会出现瞬时的温度陡升。
换句话说，你以为整块板子温度都一样，实际上中心可能已经过热，而边缘还差一截。局部过热会导致材料晶粒粗化、表面氧化甚至提前失效，直接影响成形件的尺寸精度和力学性能。
还有一个更实际的问题：电辅助成形过程中，材料与模具接触的区域温度往往接近室温，而悬空变形区的温度可能已经升到几百度。这种剧烈的温度梯度，靠几个热电偶根本测不全。
为什么传统手段不够用？
热电偶受电磁干扰。 电辅助成形现场有大电流、强磁场，热电偶信号容易被干扰，读数漂移严重。
单点测量覆盖不了全场。 变形区可能只有几十毫米宽，但温度梯度极大。一个热电偶只能告诉你”这个点多少度”，旁边的热点或冷点它完全不知道。
响应速度跟不上瞬态过程。 脉冲电流的单个周期可能只有几毫秒到几十毫秒，温度在这个时间尺度内快速波动。普通测温设备的响应时间太长，记录的是”平均温度”而不是”真实温度历程”。
红外热像仪：把焦耳热”拍”下来
红外热像仪做这件事有几个天然优势：
第一，不接触、不受电磁干扰。 热像仪隔着一段距离拍摄，不需要在通电回路上接任何传感器，从根本上避开了电磁干扰问题。

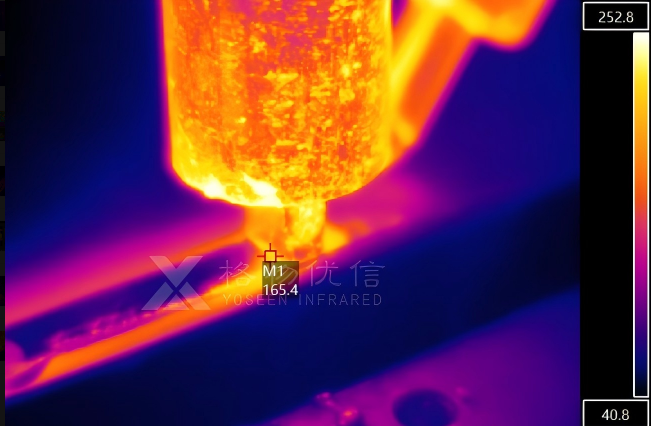

第二，一次拍出全场温度分布。 不管是标距段中心的过热区，还是靠近夹具的低温区，一张热图全部呈现。你可以直接看到温度从中心向边缘衰减的梯度，也能发现局部电流集中造成的异常热点。
第三，高速热像仪能跟上脉冲节奏。 电辅助成形中电流脉冲频率从1Hz到5000Hz都有，温度在每个脉冲周期内快速升降。高速热像仪以数百甚至上千帧的频率拍摄，能把每个脉冲引起的温升过程完整记录下来。
第四，给仿真模型提供真实输入。 很多电辅助成形的有限元仿真假设温度均匀分布，或者用一个简化热边界条件。实际测出来的温度场数据可以直接修正仿真模型，让后续的工艺参数设计更靠谱。
格物优信产品怎么配？
电辅助成形的场景差异很大——有的是实验室里做钛合金U形弯曲，电流密度7A/mm²，温度升到一两百摄氏度；有的是工业现场做高温合金挤压，电流密度拉到45A/mm²，温度逼近材料成形上限。格物优信按实际需求提供不同配置：
实验室常规电辅助成形 — YOSEEN X-H系列高速热像仪
大多数高校和研究所的电辅助成形试验，电流密度在5-15A/mm²，温度范围从室温到600℃左右，持续时间几秒到几十秒。这种场景下，YOSEEN X-H系列完全够用。
| 核心参数 | 规格 |
| 分辨率 | 384×288 / 640×512可选 |
| 帧频 | 125Hz全幅，画面无拖影 |
| 热时间常数 | 4ms |
| 测温范围 | -20℃~1500℃（多档切换） |
| 测温精度 | ±2°C或±2% |
| 热灵敏度 | 0.03℃ |
125Hz的帧频意味着每秒记录125张温度图，对于几十毫秒级的脉冲周期来说，每个周期能拍到3-4张图，足以还原温升曲线。4ms的热时间常数让热像仪对温度变化的响应足够快，不会因为探测器惯性而”抹平”温度峰值。（注：FLIR A655sc为640×480@50Hz，X-H系列帧频更高）
高电流密度/高温瞬态场景 — YOSEEN 6800-NA中波制冷热像仪
当电流密度超过25A/mm²，或者材料成形温度超过800℃时，温度变化更快、幅度更大，对热像仪的灵敏度和帧频要求也更高。这时候YOSEEN 6800-NA中波制冷型热像仪是更合适的选择：
| 核心参数 | 规格 |
| 探测器 | 640×512中波制冷焦平面 |
| 工作波段 | 3-5μm |
| 帧频 | 最高2000Hz |
| NETD | ≤20mK |
| 测温范围 | -20℃~3000℃ |
| 测温精度 | -20℃~600℃：±1℃/±1% |
6800-NA的3-5μm中波波段对金属表面的发射率适应性更好，低发射率金属（如钛合金、镍基合金）的测温精度比长波设备更稳。2000Hz帧频可以完整记录单个脉冲周期内的温度瞬变，不会因为采样率不足而漏掉峰值温度。
数据后处理 — IRstudio分析平台
拍完热图只是第一步，后续分析同样重要。格物优信IRstudio软件支持：
– 全辐射原始数据导出：保留每一帧的完整温度信息，可直接导入MATLAB或Python做二次分析
– 温度曲线提取：在试样标距段上画一条线，软件自动提取沿这条线的温度分布曲线

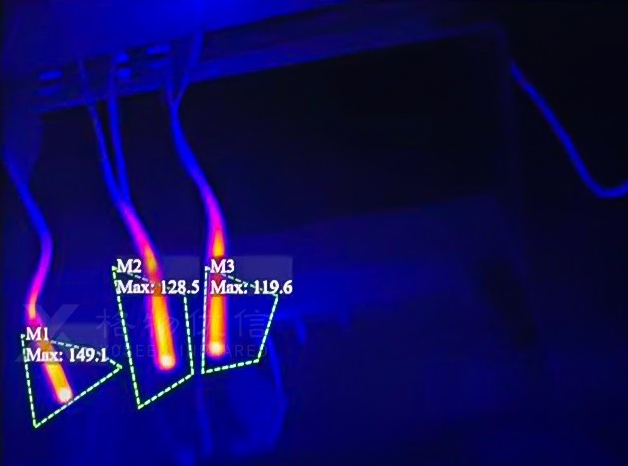

– ROI区域跟踪：即使试样在变形过程中发生位移，软件也能锁定关注区域持续测温
– 与DIC同步：支持时间戳对齐，方便把温度场和应变场叠加分析
实际能帮你做什么？
| 应用场景 | 热像仪的具体作用 |
|—|—|
| 钛合金电辅助弯曲 | 看清U形弯曲过程中板料与模具接触区和悬空变形区的温差，修正仿真假设 |
| 脉冲电流辅助挤压 | 实时监测坯料从室温升到成形温度的全过程，防止局部过热导致组织粗化 |
| 电流参数优化 | 对比不同电流密度、频率、波形下的温度场分布，找到成形质量最好的参数组合 |
| 仿真模型验证 | 用实测温度场修正FEM仿真的热边界条件，提高后续工艺设计的可信度 |
| 材料本构研究 | 分离”热效应”和”电致塑性效应”的贡献，搞清楚电流到底是通过升温还是通过其他机制降低了流动应力 |
选型建议
| 你的试验条件 | 推荐配置 |
|—|—|
| 电流密度<15A/mm²，温度<600℃，脉冲周期>100ms | X-H系列（384或640分辨率）+ 标准镜头 |
| 电流密度15-30A/mm²，温度600-1200℃，需要捕捉单个脉冲温升 | X-H系列 + 近距离微距镜头 |
| 电流密度>30A/mm²，温度>1000℃，或需要与DIC同步做瞬态分析 | 6800-NA中波制冷 + 高速采集模式 |
| 试验现场有强电磁干扰，热电偶无法使用 | 任意型号均可，红外非接触天然免疫电磁干扰 |
电辅助成形是一个还在快速发展的领域，很多工艺参数还没有形成统一标准。温度场数据是这个领域最基础也最容易被忽视的输入条件。如果你正在搭建电辅助成形试验平台，或者现有的温度测量手段已经满足不了研究需求，可以联系格物优信聊聊具体的电流参数、材料类型和拍摄距离，我们帮你配一套合适的方案。
