锚链热处理：决定海洋工程安全的核心工序
船用锚链是船舶、海洋平台、系泊系统的关键安全件，其力学性能直接关系到人员和设备安全。锚链制造的核心工序是热处理——通过淬火+回火（即调质处理）使钢材获得理想的强度、塑性和韧性组合。
以行业常见的连续式锚链调质炉为例，锚链依次经过淬火预热段（300-400℃）、淬火加热段（920-960℃）、淬火均热段（880-900℃），水淬后进入回火预热段（300-400℃）、回火加热段（640-680℃）、回火均热段（600-640℃）。
任何一个区段的温度偏离工艺窗口，都会导致锚链组织不均匀、硬度不达标，甚至造成整批产品报废。中国船级社（CCS）和ABS等船级社规范明确要求：热处理炉必须能验证炉温均匀性，并保存完整的热处理记录。
核心痛点在于：传统测温手段无法同时满足”炉内全场温度可视化”和”不干扰生产连续性”这两个要求。
传统测温手段在锚链热处理中的三大瓶颈
- 热电偶只能单点测温，无法反映全场均匀性
锚链在炉内以链环勾在传输轴齿上连续前进，炉膛跨度数米至十几米。热电偶通常布置在炉顶或炉壁的几个固定点位，只能记录”几个点的温度”。但烧嘴分布不均、炉门密封老化、锚链堆积密度差异都会导致局部温度偏离，单点数据无法发现这些隐患。
- 炉温均匀性检测成本高、频次低
按照热处理质量控制规范，炉温均匀性检测应在设备大修、热电偶位置变更或质量事故后进行，检测过程需要停炉布置大量热电偶，耗时耗力。日常生产中无法实时掌握炉膛温度场的真实分布。
- 淬火槽温度监控存在盲区
锚链出炉后进入淬火槽（水淬或油淬），淬火介质温度直接影响冷却速率。规范要求淬火槽配备温度指示仪表并控制温升范围，但传统方式同样依赖单点测温，无法观察锚链入水瞬间各部位的冷却一致性。

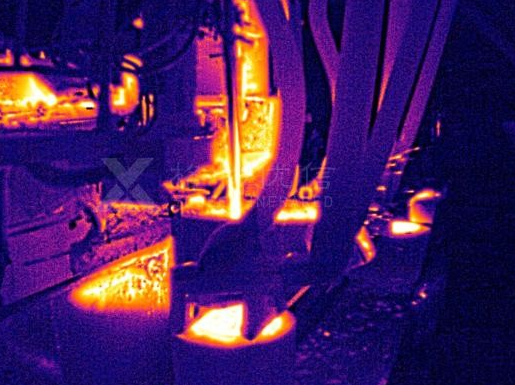

红外热像仪：让锚链热处理温度”全场可见”
红外热像仪的非接触、全场、实时成像特性，为锚链热处理工艺提供了新的监测维度：
– 非接触测温：不接触锚链和炉膛，不影响连续生产节拍
– 二维温度场：一次成像即可获取炉口、淬火槽或锚链表面的温度分布，直观呈现温度均匀性
– 实时连续监测：在线式安装后可7×24小时记录温度数据，满足船级社对热处理过程可追溯的要求
在锚链热处理场景中，红外热像仪的核心价值体现在三个方向：
方向一：炉口出料温度一致性监测
在淬火炉和回火炉的出口端，通过炉口或观察窗架设在线式热像仪，实时拍摄出炉锚链的温度分布。可以直观判断同一根锚链上不同链环、同一炉次不同位置锚链的温度是否一致，快速识别烧嘴故障、炉膛局部过冷或过热区域。
方向二：淬火槽温度场可视化
在淬火槽上方或侧面安装热像仪，监测锚链入水瞬间及淬火过程中的表面温度变化。通过温度场分布可以评估淬火介质循环是否均匀、锚链各部位冷却速率是否一致，辅助判断淬火工艺是否达到预期效果。
方向三：炉温均匀性日常验证
将在线式热像仪作为炉温均匀性的日常验证手段，替代部分停炉检测频次。通过长期数据积累，建立炉膛温度分布的基准模型，当温度场出现异常偏移时提前预警，实现从”定期检测”到”预测性维护”的转变。
格物优信锚链热处理测温方案
针对锚链热处理场景的高温、高粉尘、连续生产环境，格物优信提供以下产品选型方向：
方案一：炉口/淬火槽中高温在线监测 — YOSEEN X640F 长波非制冷热像仪
YOSEEN X640F 是格物优信面向工业高温在线监测的主力机型，采用长波8-14μm非制冷氧化钒探测器，适配锚链热处理炉口及淬火槽的常规温度区间。
| 核心参数 | 规格 |
|—|—|
| 探测器分辨率 | 640×480 |
| 帧频 | 50Hz（全幅），画面无拖影 |
| 热灵敏度（NETD） | ≤50mK@25℃ |
| 测温范围 | -20℃~2000℃（多档切换） |
| 测温精度 | ±2°C或±2%（取大值） |
| 镜头焦距 | 8mm、15mm、25mm等可选 |
| 数据接口 | 千兆以太网，支持ONVIF协议 |
| 防护配置 | 可选配高温风冷防护罩 |
X640F 系列搭载格物优信自研专利测温校正算法，在锚链热处理的高温环境下仍能保持测温精度；50Hz高帧频可完整捕捉锚链连续传输过程中的动态温度变化，无拖影成像。
针对炉口高温辐射和粉尘环境，可配置格物优信冶金专用高温风冷防护罩，通过压缩空气吹扫保持镜头清洁，水冷/风冷散热确保设备在长期高温环境下稳定工作。
方案二：超高温炉膛内部监测 — YOSEEN 6800-NA 中波制冷热像仪
当需要穿透炉膛观察窗或石英玻璃进行炉内直接测温时，格物优信 YOSEEN 6800-NA 中波制冷型热像仪提供更高性能：
| 核心参数 | 规格 |
|—|—|
| 探测器 | 640×512中波制冷焦平面阵列 |
| 工作波段 | 3-5μm（穿透玻璃/石英窗口能力强） |
| 帧频 | 最高2000Hz |
| NETD（热灵敏度） | ≤20mK |
| 测温范围 | -20℃~3000℃ |
| 测温精度 | -20℃~600℃：±1℃/±1%；600℃~3000℃：±2℃/±2% |
6800-NA 的3-5μm中波波段对石英/玻璃观察窗的穿透能力优于长波，适合从炉膛侧壁观察窗直接监测内部锚链温度分布；2000Hz超高帧频可精准捕捉锚链在炉内快速传输过程中的瞬态温度变化。
方案三：淬火槽液面温度监测 — YOSEEN X系列在线式热像仪
对于淬火槽水温监测（通常要求≤40℃），格物优信 YOSEEN X系列标准在线式热像仪即可满足需求。通过监测锚链入水瞬间液面温度分布，可以评估淬火介质循环均匀性和锚链各部位冷却一致性。
配套软件：IRstudio / IRTool Pro 温度分析平台
格物优信配套专业分析软件，支持：
– 点、线、区域多维度温度分析，可沿锚链长度方向提取温度剖面曲线
– 自定义报警阈值与区域划分，超温或温度不均时自动抓拍并报警
– 温度数据与生产批次号绑定，满足船级社对热处理记录可追溯的要求
– 历史数据存储与趋势分析，辅助炉膛温度均匀性长期评估
典型应用价值总结
| 应用场景 | 热像仪价值 |
| 淬火炉出口温度监测 | 实时验证锚链出炉温度是否达到工艺要求（920-960℃区间），发现局部过烧或欠热 |
| 回火炉出口温度监测 | 确保回火温度稳定在640-680℃区间，保证锚链最终力学性能一致性 |
| 淬火槽温度均匀性 | 监测锚链入水瞬间液面温度分布，评估冷却均匀性 |
| 炉温均匀性日常验证 | 替代部分停炉检测，通过在线热像数据建立炉膛温度基准模型 |
| 热处理工艺参数优化 | 通过温度场数据反馈，调整烧嘴分布、传输速度、锚链间距等工艺参数 |
| 质量追溯与船级社审核 | 温度数据与批次绑定存档，满足CCS/ABS等船级社对热处理记录的要求 |
为什么选择格物优信？
– 冶金场景深度适配：X640F系列测温可达2000℃，配合高温风冷防护罩，已在钢铁冶金高温场景中验证稳定性
– 宽温域覆盖：从淬火槽水温（≤40℃）到淬火炉高温（920-960℃），单品牌产品矩阵全覆盖
– 国产自主可控：核心测温算法自研，X1280H等全国产化系列通过赛宝实验室权威核验，满足供应链安全要求
– 灵活集成：支持ONVIF协议与标准SDK，可接入现有安防监控或MES系统，无需额外开发
– 细节增强算法：自研DDE细节增强算法与温宽动态调节技术，在高温高对比度场景下仍能清晰呈现温度分布细节
