回转窑长期处于高温、连续运转和复杂工况之下。耐火材料逐渐减薄、局部结圈、燃烧状态波动等问题，并不一定在短期内形成明显故障，却可能持续影响窑体安全、生产稳定性和能源利用效率——这正是”红窑”事故与非计划停窑的重要诱因。
对于现场运维人员而言，真正困难的不是某一次温度测量，而是如何持续掌握窑内工况与窑外筒体温度、及时发现异常变化，并为工艺调整和检修判断保留可追溯的数据。
针对这一需求，格物优信将窑内红外监测、窑外筒体测温和窑体状态分析整合为回转窑侵蚀诊断系统。系统不仅用于查看实时热像，还可进行多区域温度监测、多设备画面拼接、窑壁温度平铺、历史趋势分析和异常报警，帮助水泥、冶金、危废等行业工厂建立连续、可回溯的回转窑监测机制。

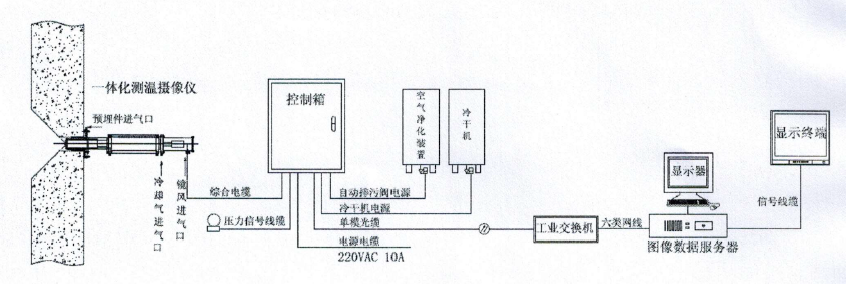

【配图：系统组成示意图】
一、为什么回转窑需要窑内、窑外协同监测？
回转窑窑体内部设有耐火材料，外部由钢板围护。随着运行时间增加，窑内衬可能受到高温侵蚀、物料摩擦及工况变化的影响，出现减薄、局部脱落等情况；物料性质、燃料供应和操作参数的变化，也可能带来结圈、结块或燃烧状态异常。
然而，仅依靠人工看火、热电偶或点温枪，各自都存在明显的应用边界：
| 监测方式 | 局限 |
| 人工看火 | 依赖经验，观察结果难以持续量化和完整回溯 |
| 单点热电偶 | 只能反映特定位置数据，无法呈现完整温度分布 |
| 手持点温枪巡检 | 两次巡检存在时间间隔，局部异常可能在间隔期内持续发展 |
| 人工观察/测温 | 受高温、粉尘、安装角度影响，测量一致性差 |
因此，回转窑温度监测需要回答的不只是”某个点现在多少度”，还包括：
- 异常出现在哪里？（轴向与圆周定位）
- 是否正在发展？（趋势判断）
- 与历史工况相比有什么变化？（基线对比）
窑内与窑外监测关注的对象并不相同——窑内看火焰、物料与结圈，窑外看筒体温度分布与耐火材料状态——二者结合才能形成更完整的信息来源。
二、回转窑侵蚀诊断系统的三个核心模块
| 系统模块 | 主要监测内容 | 对现场运维的作用 |
| 窑内实时监测 | 窑内火焰形状、物料运动、结圈位置与形态、多点温度 | 掌握燃烧工况与结圈发展趋势，为工艺调整提供图像与温度依据 |
| 窑外实时监测 | 筒体表面全区域温度分布、分区温度趋势、异常热点 | 7×24小时连续记录窑外壁温度，异常自动报警，支撑红窑预警 |
| 窑体状态分析 | 窑壁平铺温度图、三维/横纵剖面建模、窑壁厚度智能分析 | 将长期数据转化为辅助诊断信息，为检修与耐火材料评估提供参考 |
这种设计的重点，是让窑内图像、窑外温度和历史趋势相互补充，而不是用单一温度值替代工程师的综合判断。
三、窑内实时监测：不仅看温度，更要看工况
回转窑窑内监测通常安装于窑头侧，用于观察窑内火焰、物料和窑壁状态。与普通工业摄像不同，窑内红外热像方案需要同时考虑高温成像、测温、设备防护和长期运行条件。
1. 火焰与物料状态观察
系统通过实时图像展示喷嘴火焰形状、物料运动轨迹以及结圈位置和形态变化。运维人员可结合工艺参数对图像变化进行对比分析，并将重要画面截图或录制保存。
对于需要长期观察燃烧状态的产线，连续图像比短时人工观察更便于复盘。例如，当产品质量或能耗出现异常波动时，历史视频和温度记录可以为原因分析提供参考。
【配图：窑内实时热像画面】

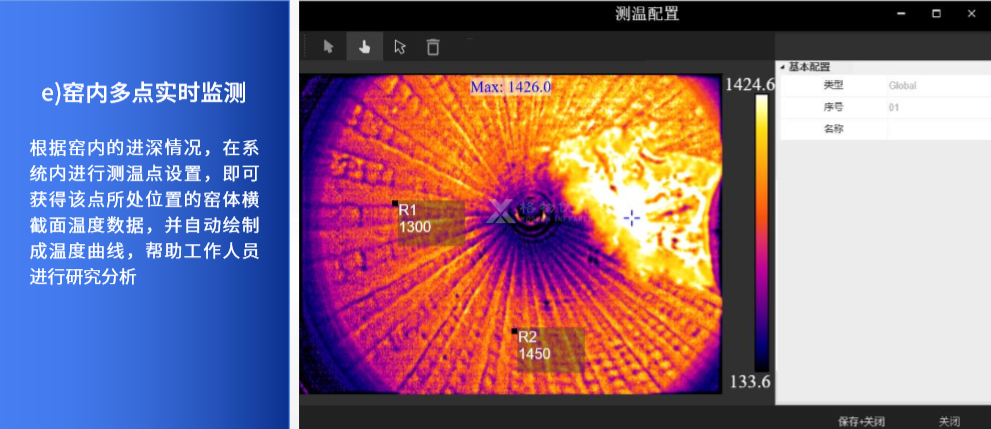

2. 窑内多点温度监测
根据窑内进深和监测目标，可在画面中设置测温点，获取相应位置的温度数据，并自动绘制温度曲线。
需要指出的是，窑内火焰、烟尘、观察角度和目标发射率都可能影响红外测温。实际应用中应结合具体目标进行设置和验证，不能仅凭热像图颜色变化直接得出所有工艺结论。
3. 窑内高温环境下的防护与维护
窑内设备能否长期稳定运行，不仅取决于探测器参数，还取决于镜头、防护装置、冷却系统和维护方式。格物优信窑内监控工业热像仪的典型配置如下：
| 配置项 | 参数/说明 |
| 可选分辨率 | 384×288 / 640×512 |
| 测温范围 | ＋160℃～＋1600℃ |
| 测温精度 | ±2% |
| 成像设计 | 高温成像＋图像细节增强 |
| 镜头 | 可选大视场角镜头 |
| 防护装置 | 自动进退装置（维护时按规程退出高温区域，减少停产影响） |
| 冷却系统 | 双气一体冷却系统；需干燥、无油、无尘、连续的工业氮气 |
气源参考配置要求： 介质压力 0.3～0.8MPa，介质温度不高于 35℃。具体项目需根据现场环境和设备配置确认。

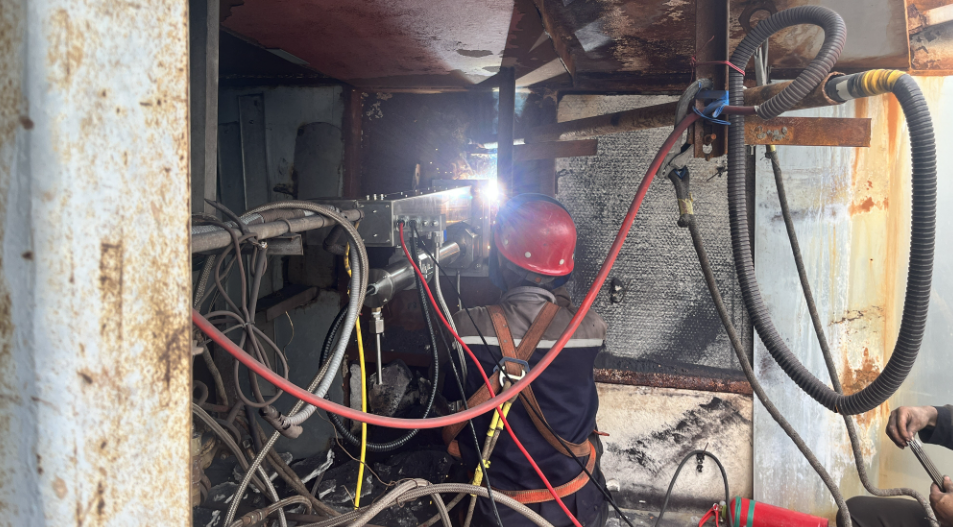

【配图：窑内设备安装现场】
四、窑外实时监测：把筒体温度变成连续记录
窑外监测主要面向回转窑筒体表面，通过红外热像仪持续采集窑外壁温度，显示不同区域的温度分布，并对异常变化进行记录和报警。
1. 全天候温度采集
系统支持 7×24 小时连续监测，自动保存温度数据，支持实时画面预览、任意点温度查询、截图和视频录制。
与单次人工点检相比，连续记录更有利于回答：温度变化发生在何时、持续了多久、是否反复出现。
2. 多区域独立监测
回转窑不同工艺带（过渡带、烧成带、冷却带）的温度水平和监测需求并不相同。系统可按现场情况分区监测，分别查看各区域温度数据和变化趋势。
分区管理避免了”全窑只用一个固定标准”的粗放方式。报警规则应结合正常工况基线、区域特征和现场处置流程设置，而不是简单追求报警数量越少越好。
3. 多设备智能拼接
对于中长窑，受安装距离、视场角和现场遮挡影响，单台热像仪可能难以覆盖全部筒体。系统可将多台设备采集的不同区段图像进行智能拼接，形成完整的窑体平铺温度图。运维人员既能查看局部热点，也能从全窑范围观察温度分布及其变化。

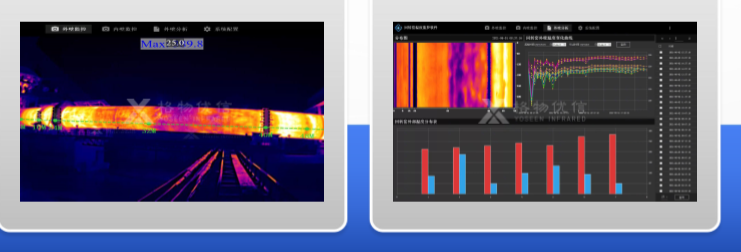

【配图：多设备拼接后的窑体平铺温度图】
4. 异常报警与历史追溯
当监测数据触发设定规则时，系统生成提醒和报警记录，并可根据项目配置联动外部声光报警器。
完整的报警管理还应包括后续步骤：现场复核→异常定位→工艺检查→处置记录→恢复确认。只有将系统报警与运维流程结合，温度数据才能真正转化为安全管理能力。

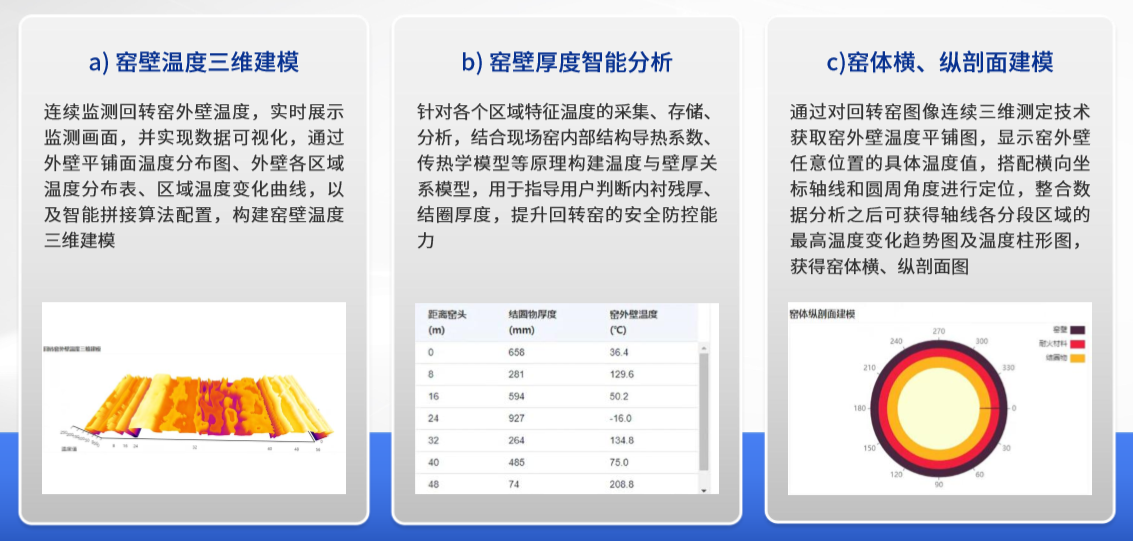

五、窑体状态分析：从实时画面走向辅助诊断
如果系统只提供实时热像，数据仍需要人工逐个解读。窑体状态分析模块的作用，是将长期积累的数据进一步整理和展示。
窑壁平铺温度记录
系统可显示窑筒体红外热像图、不同区段温度数值及区域温度变化趋势，便于对异常位置进行轴向和圆周方向定位。
三维与横纵剖面建模
通过连续获取窑外壁温度数据，系统可构建窑壁温度三维模型及窑体横、纵剖面图，帮助用户观察不同区段的温度分布和最高温度变化趋势。
窑壁厚度智能分析
在获得现场窑体结构、耐火材料导热系数等基础信息后，可结合传热学模型建立温度与壁厚之间的关系，辅助判断内衬残厚和结圈厚度。
需要说明的是：这类分析依赖现场参数、模型条件和数据质量，应作为检修与状态评估的参考，不宜脱离标定和复核直接替代全部检测手段。同样，窑外壁局部高温也不必然意味着耐火砖脱落——粉尘遮挡、表面发射率变化、环境反射和工艺波动都可能影响测量结果，需结合历史趋势和现场检查综合判断。
【配图：窑壁三维温度模型/横纵剖面图】
六、回转窑在线温度监测与其他方案对比
| 对比维度 | 人工巡检（看火/点温枪） | 单点热电偶 | 格物优信红外在线监测 |
| 覆盖范围 | 局部、抽查 | 单点 | 全窑体面阵覆盖 |
| 连续性 | 有间隔 | 连续但孤立 | 7×24连续＋趋势 |
| 异常定位 | 依赖经验 | 仅测点位置 | 轴向＋圆周定位 |
| 数据追溯 | 几乎无 | 有单点记录 | 图像＋温度＋报警全记录 |
| 红窑/结圈预警 | 事后发现为主 | 有限 | 趋势预警＋分级报警 |
| 人力成本 | 高 | 低 | 低（自动运行） |
七、采购回转窑温度监测系统前，需要确认哪些条件？
一套系统是否适合现场，首先取决于需求是否被准确描述。建议在选型和询价前准备以下信息：
窑体基本信息
- 回转窑类型（水泥窑/冶金窑/危废焚烧窑等）、长度、直径、转速及主要工艺带
工艺温度范围
- 窑内目标温度、窑外壁正常温度及历史异常情况
窑头安装条件
- 观察孔位置、安装空间、观察角度、自动进退装置布置条件
现场环境
- 粉尘、腐蚀、振动、环境温度及可能的遮挡
冷却条件
- 气源类型、压力、洁净度、连续供应能力及管路条件
窑外覆盖范围
- 需要监测的区段、设备数量和安装点位
软件需求
- 温度曲线、报警、录像、报表、权限和历史数据保存周期
系统对接需求
- 是否需要与现有中控、网络或其他工厂系统进行数据衔接
比较方案时不能只看热像仪单价，还应综合评估设备防护、安装调试、软件功能、后续维护和系统扩展成本。
八、从”看见异常”到”留下可追溯的数据”
回转窑红外监测的价值，不是承诺完全避免红窑或非计划停窑，而是减少监测盲区，让异常变化更早进入运维人员的视野，并为分析、处置和复盘提供连续依据。
格物优信回转窑侵蚀诊断系统围绕窑内实时监测、窑外筒体测温和窑体状态分析展开，可根据不同窑型和现场条件配置相应硬件与软件功能。
如果您正在评估回转窑窑内监控、窑外温度监测或完整侵蚀诊断方案，可提供窑体尺寸、工艺温度、现场照片、安装条件和监测目标，我们的技术团队将为您梳理设备配置与系统实施需求。
请联系客服
十、常见问题（FAQ）
Q1：回转窑外壁温度多少算异常？
没有统一数值，取决于窑型、工艺带和正常工况基线。一般做法是先建立本窑正常运行时的筒体温度分布基线，再将偏离基线的局部温升（尤其是持续性、重复性温升）作为异常判据。系统支持按过渡带、烧成带、冷却带分别设置报警阈值。
Q2：窑外壁局部高温是否意味着耐火砖脱落？
不一定。粉尘遮挡、表面发射率变化、环境反射和短期工艺波动都可能造成局部高温。需要结合历史趋势、同区域对比和现场检查综合判断，建议遵循”报警→现场复核→工艺检查→处置记录”的流程。
Q3：窑内红外测温的精度受哪些因素影响？
主要受火焰辐射、烟尘浓度、观察角度和目标发射率设置影响。实际应用中需针对具体测温目标进行发射率设置和验证，窑内测温结果宜作为趋势判断依据，而非绝对温度结论。
Q4：中长窑单台热像仪覆盖不了怎么办？
系统支持多台设备分区采集、智能拼接，形成完整窑体平铺温度图。具体设备数量需根据窑长、安装距离、视场角和现场遮挡情况核算。
Q5：窑内设备如何维护？会不会影响生产？
窑内监控热像仪可配置自动进退装置，维护时按现场规程将设备退出高温区域；配合双气一体冷却系统和干燥无油无尘的工业氮气气源（参考压力0.3～0.8MPa，温度不高于35℃），可保障长期连续运行。
Q6：系统能否与工厂现有DCS/中控对接？
支持。可根据项目需求提供数据接口，与现有中控、网络或其他工厂系统进行数据衔接，具体对接方式需在实施前确认。
Q7：历史数据可以保存多久？
保存周期可按项目需求配置，支持温度数据、报警记录、截图和录像的长期存储与回溯查询。
Q8：如何判断我们的窑是否适合上这套系统？
准备第七部分的选型清单信息（窑体尺寸、工艺温度、安装条件等）即可进行初步评估。一般而言，连续运转、人工巡检间隔长、曾经发生红窑或结圈问题的窑，收益最为明显。
