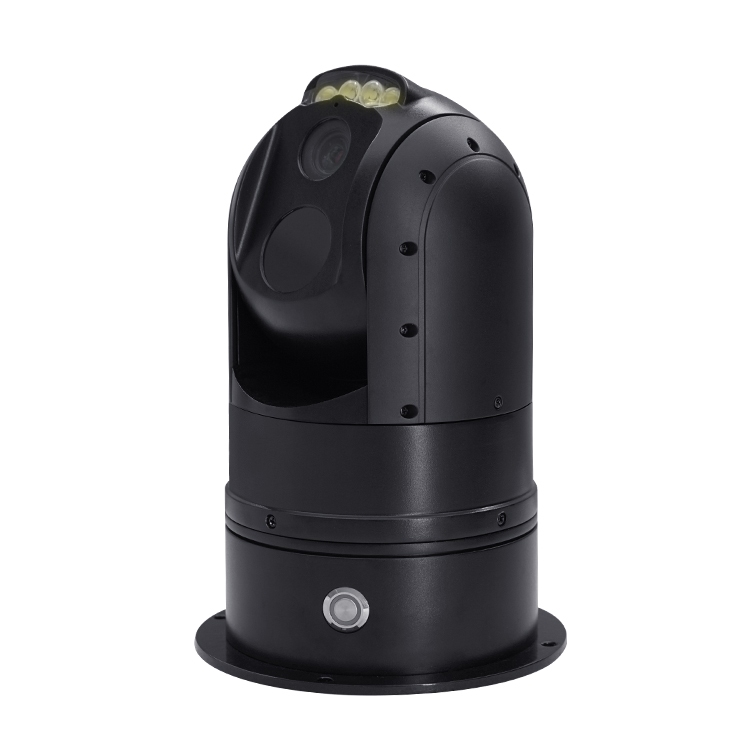

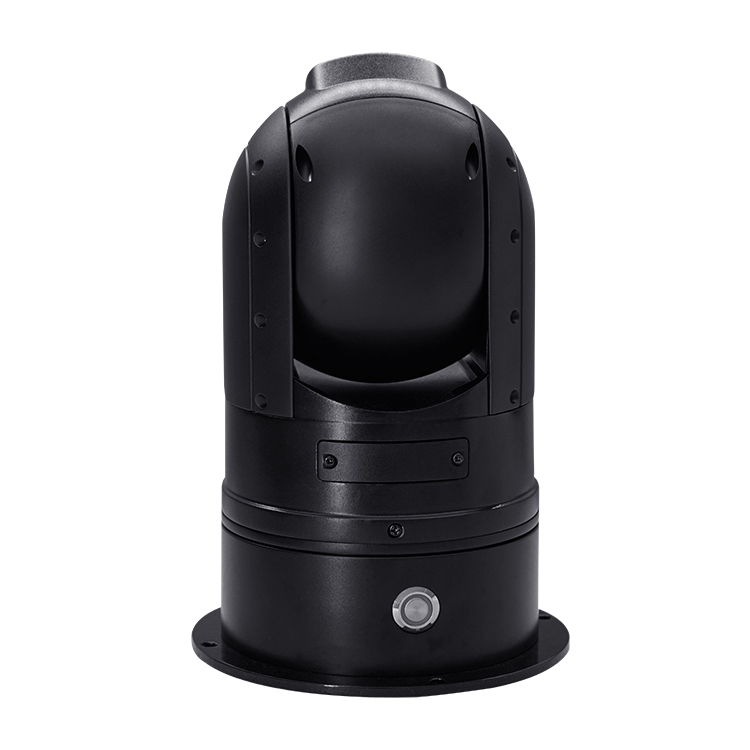

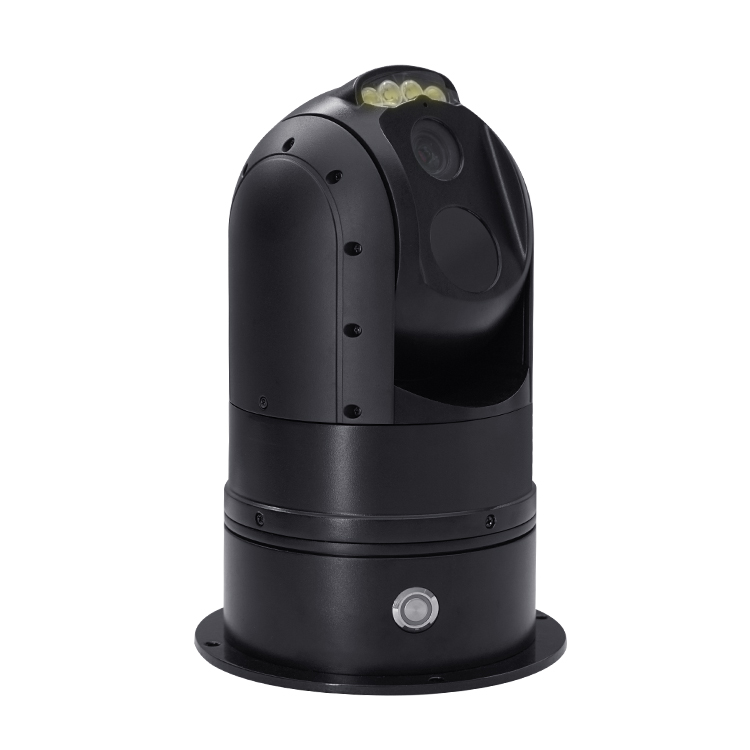

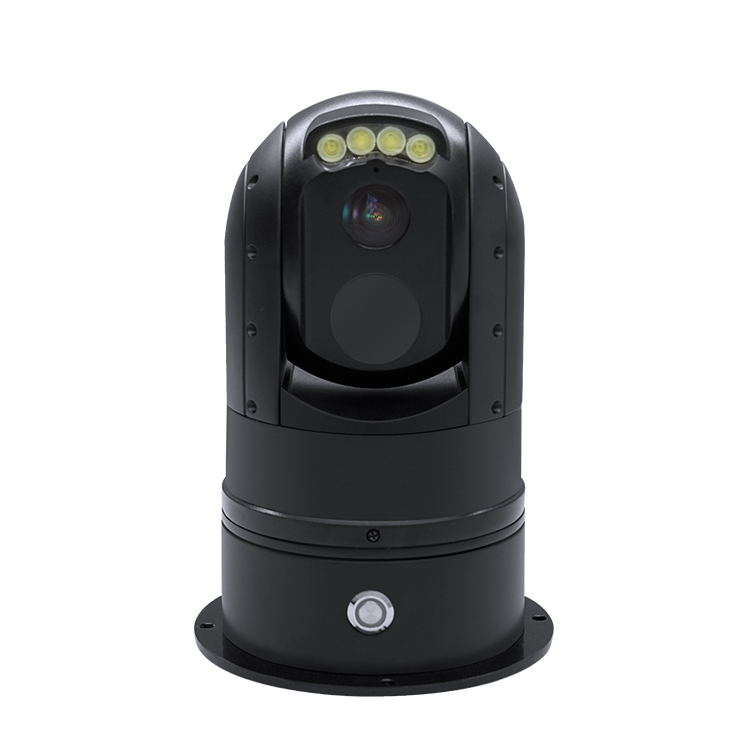

本安球形云台热像仪

本安球形云台热像仪带煤矿防爆设备合格证书和煤矿安全标志证书,可适用于有爆炸性气体和煤尘、完全漆黑及微光的煤矿井下环境中。该热像仪集高稳定性红外热像仪、高清可见光网络摄像机、智能云台于一体,可对矿井下采煤工作面掘进工作面回风巷皮带机水泵房瓦斯泵站煤仓中央变电所等场景进行实时双光监控。

产品功能特性:

  • 安全可靠:针对井下安全要求设计,防闪电路和特殊封装,在矿井下不会引起火花;
  • 精准测温、优质成像:红外高拟合精准测温算法,实现宽幅、全量程、高精度精准测温;高感低噪图像算法无损压缩,探索成像新境界;
  • 高性能云台,灵活布控:两轴转动,开环控制,云台运动方向、角度、速度、预置位等作皆可自由设置;
  • 人性化管理软件:记录各类设备安全、设备运行状态、温度报警等信息,供信息的整理与回看;
  • 本安球形云台热像仪配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求。

设备参数

特点/性能 YRH600D YRH600C
红外热像仪参数
类型 非制冷焦平面微测热辐射计
分辨率 384×288 640×480
像元尺寸 17μm
帧频 50Hz 30Hz
工作波段 8~14μm
热灵敏度(NETD) ≤50mK@25℃
镜头焦距 10mm 19mm
调焦 定焦
可见光
分辨率 400万像素
传感器类型 1/2.8″ Progressive Scan CMOS
镜头 定焦6mm,带白光补光灯
业务功能 支持JPG抓图,视频录制;支持统一客户端远程监测;支持拾音器;支持存储功能、TF卡;
智能云台
控制方式 支持SDK控制
云台指令控制 可通过指令控制云台运动方向、角度、转动速度等
垂直旋转角度 -25°(俯视)~+90°(仰视)
水平旋转角度 360°
转动控制 各方向支持变速控制
转轴数 两轴转动
测温
测温模式 支持全局高低温追踪,全局平均温度,点/线/多边形等多种测温模式,可添加多个测温对象。所有测温对象可独立设报警阈值范围,采样周期,绘制历史温度曲线图
测温精度 ±1.5℃或±2%(两者取大值)
测温范围 支持-20℃~150℃,60℃~600℃双档测温
测温方式 点测温、线测温、区域测温
图像
调色板 白热,黑热,铁红,彩虹等12种调色板
图像增强 自适应增强、手动增强、细节增强
数据
数据接口 双百兆以太网输出
网络协议 TCP/IP、HTTP、RTP、RTSP
单帧温度 带温度信息的JPG或BMP图片格式
温度流 全辐射温度信息存储,可离线修正温度
视频 H.264/MJPEG
物理特性
外型尺寸 148.00mm*221mm*126mm
材质 外壳低阻工程塑料、底座304不锈钢
防爆等级 Exib I Mb
防护等级 IP65
重量 ≤3kg
安装方式 正装/倒装(需提前说明)
环境参数
工作温度 0℃~+40℃
工作湿度 0~95%,无凝结
存储温度 -40℃~+60℃
电气接口
电源
DC5V
功率 ≤10W
网口 2个百兆网口
音频输出 一路Line out



本安球形云台热像仪

本安球形云台热像仪

客户端
实时温度显示 支持
多种测温对象 支持
告警功能 支持
录像/拍照/回放 支持
二次开发
软件支持 提供完善的云台控制、可见光、红外热像的相关软件或者SDK开发包(包含拾音器、JAVA开发包)

为帮助用户快速使用双光本安球形云台热像仪产品,我司特配备IRTool Pro专业红外分析软件,支持红外画面与测温的预览和设备管理。

  • 安全可靠:带防爆证、煤安证,为井下有爆炸性气体和煤尘的煤矿井下环境而生,在矿井下不会引起火花。
  • 精准测温、优质成像:红外高拟合精准测温算法,实现宽幅、全量程、高精度精准测温;高感低噪图像算法无损压缩,探索成像新境界。
  • 高性能云台,灵活布控:两轴转动,开环控制,云台运动方向、角度、速度、预置位等作皆可自由设置。
  • 人性化管理软件:记录各类设备安全、设备运行状态、温度报警等信息,供信息的整理与回看。
  • 本安球形云台热像仪配有功能丰富的终端软件和简单易用的SDK包,无论是单独使用还是二次集成开发,都能满足用户差异化的应用需求。
