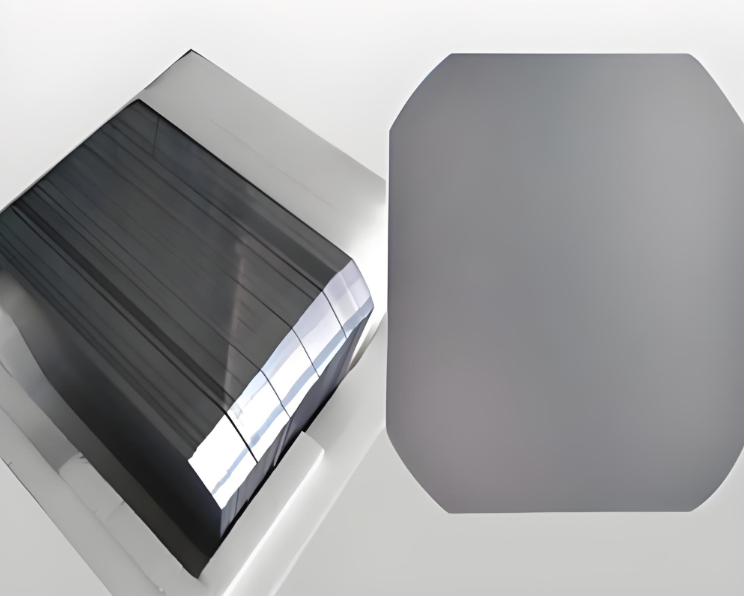

温度是半导体制造工艺中的关键工艺参数之一，对硅片加工过程中的薄膜沉积、氧化、扩散、离子注入及退火等环节有决定性影响。温度分布的均匀性直接关系到晶圆级芯片的电学性能一致性与成品率。因此，实现硅片表面温度场的高精度、非接触、全场实时监测，是现代半导体工艺设备与质量控制体系的核心需求之一。红外热像仪凭借其独特的成像测温原理，成为满足该需求的理想工具。本文将系统阐述红外热像技术在此领域的应用价值，并介绍格物优信科研级红外热像仪提供的专业化解决方案。
半导体制造对硅片温度测量的精度、实时性与可靠性等方面提出了极高要求：
- 高精度与高稳定性要求：许多关键工艺步骤的温度控制精度需优于±1°C甚至更高，以确保工艺重复性。
- 快速动态响应：快速热退火（RTP）等工艺包含急速升降温过程（升温速率可达数百°C/秒），要求测温系统具备极高的时间分辨率。
- 发射率影响与背景辐射干扰：硅片表面状态（如抛光、氧化、镀膜）会改变其发射率，且工艺腔室内的热壁等背景辐射会产生干扰，必须进行有效校正。
- 空间分辨率微小温差识别要求：硅片边缘与中心区域的温度梯度需清晰识别，以及可能存在的微小热点或冷点。
- 恶劣环境适应性：设备需能在真空、惰性气体、高温及存在微弱等离子体辐射的工艺环境中稳定工作。
格物优信科研红外热像仪的技术应对方案

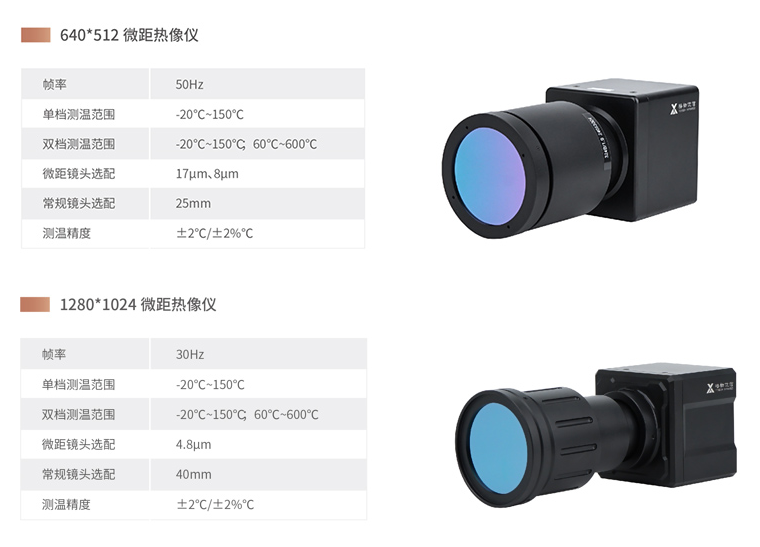

针对上述挑战，格物优信推出的科研级红外热像仪系列产品，进行了针对性的设计与优化，为硅片温度场测量提供了可靠的工具。
核心探测性能：该系列热像仪采用高性能制冷型或高灵敏度非制冷型红外焦平面探测器。制冷型探测器具备极高的温度灵敏度（噪声等效温差NETD可低至20mK以下），能够清晰捕捉微弱的温度差异；部分型号支持高帧频拍摄（可达数百Hz以上），完美匹配快速热工艺的动态监测需求。探测器工作波段（如3-5μm或8-14μm）经过优选，以适应硅材料特性并避开某些工艺中水蒸气或特定气体的强烈吸收带。
精准测温与校正能力：仪器内置先进的测温算法，允许用户根据硅片的具体表面状态（材料、粗糙度、膜层结构）灵活设置和修正发射率值。具备强大的背景辐射补偿功能，可有效扣除环境反射辐射的影响，确保在复杂腔室环境下的测温准确性。温度测量精度经过严格实验室标定，结合高稳定性设计，长期重复性优异。
卓越的成像与分析功能：配备多种焦距的高品质红外光学镜头，可根据硅片尺寸和安装距离，提供适配的视场角和空间分辨率（可达数十微米量级），确保整片硅片温度场的清晰成像。配套的专业分析软件功能强大，不仅可实时显示全辐射热像图与多种伪彩图像，还提供点、线、区域（ROI）的实时温度跟踪、历史温度曲线绘制、自定义温度报警以及详尽的数据导出功能。用户可定量分析温度均匀性、最大温差、升温速率等关键工艺指标。
工业级可靠性与集成便利性：产品设计坚固耐用，部分型号提供适用于真空或保护性气氛环境的视窗接口方案。提供标准通信接口和丰富的SDK开发包，便于与半导体设备（如RTP炉、CVD系统）的主控系统集成，实现自动化数据采集与闭环工艺控制。
在半导体领域，格物优信科研红外热像仪也是得力助手：
工艺研发与优化：在新型快速热工艺（RTP）设备开发中，直接观测硅片升降温过程中的瞬态温度场分布，验证加热器设计的均匀性，优化工艺配方。
失效分析与质量控制：通过监测异常温度区域，辅助定位工艺中因气流、压力或射频功率不均等引起的缺陷根源，提升产品良率。
科学研究：在高校及科研院所的材料实验室中，硅基材料在各种热载荷下的行为可通过高精度科研热成像来观测，可对新型热管理技术的效能评估。
红外热成像技术为半导体硅片制造提供了不可或缺的全场、实时、非接触温度监控手段。面对工艺中高精度、高动态的测温需求，格物优信科研红外热像仪以其高性能的探测器、精准的测温校正、清晰的成像质量、专业的分析软件以及良好的环境适应性与集成性，为工艺工程师和研究人员提供了可靠的数据获取途径。其应用贯穿于工艺开发、设备校验、生产监控与科学研究全链条，对于深入理解工艺机理、提升设备性能、保障产品一致性及加速技术迭代具有重要的实用价值，是推动先进半导体制造技术进步的有效工具。
