随着半导体工艺不断逼近物理极限，芯片特征尺寸已进入几纳米乃至更小量级，而工作时的热效应却反向成为影响性能、可靠性与寿命的关键因素。局部热点、互连层焦耳热、封装热应力等问题，若不能精确识别与定位，将导致器件早期失效。显微热像仪凭借最高1280×1024红外分辨率、125Hz帧率以及微米级显微镜头，为微电子领域提供了一种非接触、高分辨率、动态热分布可视化手段。
1. 芯片表面热传导路径的精细绘制
在芯片热传导研究中（拍摄型号X640F300UM17），工程师需要了解热量从有源区通过金属互连层、通孔、介质层最终传导至封装外壳的完整路径。传统红外热像仪受限于空间分辨率，只能看到芯片整体的平均温度，无法区分相邻功能模块之间的温度差异。而显微热像仪搭配17mm焦距显微镜头后，最小可分辨尺寸达到微米级，能够清晰显示每个晶体管区域、每条电源线的热分布。
实际测试中，研究人员对一款功率管理芯片施加阶梯负载，同时使用显微热像仪在线录制温度视频。IRstudio软件实时绘制的温度曲线显示，芯片上某一特定区域的温升速率明显快于其他区域，且温度峰值高出约12℃。通过对比版图，发现该区域存在一组密集的互连线，线宽仅2微米，电流密度过高导致局部焦耳热集中。随后进行的电迁移加速寿命试验证实，该位置正是芯片最先失效的部位。基于显微热像仪的测温结果，设计团队修改了版图，增大了关键互连线的宽度，并将部分电流重新分配，最终使芯片的最高工作温度降低了9℃，平均无故障时间提升了3倍。
2. 微米级热点定位与失效机理分析

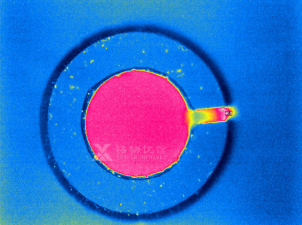

对于更小的目标，如铝垫片（拍摄型号X1280D150UM4.8），其尺寸仅为毫米级，表面的加工缺陷或异物颗粒会导致局部温度异常。在某次计量科学研究院的测试中，一片厚度0.2mm的铝垫片在通电后出现不均匀发热。使用最高分辨率1280×1024模式配合高倍显微镜头（UM4.8），热像图显示垫片边缘有一处直径约30微米的热点，温度比周围区域高出7.5℃。扫描电子显微镜复检确认，该热点对应一处机械划伤，划伤导致的截面减小使局部电阻增大。这一发现直接指导了冲压模具的修整，避免了批量产品的质量隐患。
在芯片研发场景中，热点尺寸往往更小。显微热像仪的自研细微温差变化算法发挥了关键作用：该算法通过多帧累加和背景噪声抑制，可分辨低至0.02℃的温差，使得原本被噪声淹没的微小热点变得清晰可辨。某芯片失效分析实验室在处理一块疑似热致失效的样品时，发现常规热成像无法定位故障点，而启用细微温差算法后，在芯片角落识别出一个直径约8微米、温差仅0.8℃的热点。后续聚焦离子束切割显示，该位置存在一个微小的硅空洞，空洞导致热导率下降，长期工作下引起局部热积累并最终形成开路。显微热像仪因此成为该实验室失效分析流程中的标准预筛工具。
3. 动态热行为与帧率的协同价值
除了静态热点定位，芯片在实际工作过程中往往经历快速的功率变化，例如从待机到满载的跳变、时钟频率切换、电源管理状态的转换等。这些瞬态过程产生的热冲击应力是导致封装分层、焊点疲劳的重要原因。显微热像仪最高125Hz的帧率意味着每8毫秒就能记录一帧完整的热分布图，足以捕捉微秒至毫秒级热扩散的前沿。
在某电源管理芯片的测试中，芯片在100微秒内从10mA负载切换到2A负载。使用125Hz录制模式，研究人员获得了切换后每8毫秒芯片表面的热像序列。通过IRstudio软件的逐帧回放，他们发现热量首先在功率MOSFET区域产生，随后约40毫秒后传导至封装引脚。而某一引脚的温度在切换后80毫秒处出现异常尖峰，超出正常值约15℃，表明该引脚存在焊接空洞。这一动态信息在稳态测温中完全无法获得。基于此，产线调整了回流焊曲线，空洞率显著下降。
4. 长期老化测试中的热稳定性监测
芯片可靠性测试往往需要持续数百甚至上千小时。显微热像仪配备的科研级专用分析支架确保了长时间观测的机械稳定性，IRstudio软件支持在线录制温度视频，数据量虽大但可通过压缩流式写入。在长达500小时的高温工作寿命测试中，支架将显微镜头固定在距芯片表面仅几毫米的位置，即便环境温度从25℃变化到85℃，支架的热膨胀极小，焦点漂移控制在可接受范围内。软件则每10分钟自动保存一次温度曲线，并标记任何超过预设阈值的温度异常。实验结束后，研究人员通过趋势分析功能发现，芯片的基准温度在前100小时缓慢上升约2℃，之后稳定，推测为封装胶的固化收缩导致热阻变化。这一发现对封装工艺优化具有指导意义。
综上，显微热像仪在微电子领域从研发阶段的失效定位、版图验证，到生产阶段的工艺监控、可靠性测试，均展现出不可替代的价值。其高分辨率、高帧率、显微镜头组合及专业软件，共同构成了芯片热管理的可视化基础设施。
