摩擦热，是旋转设备最真实的”体温”
滚轮、轴承、轮胎、皮带托辊——所有旋转部件在运转时，摩擦都是无法回避的物理现象。润滑良好、装配正常的轴承，其摩擦热维持在设计温升范围内；一旦出现润滑失效、滚珠磨损、轴不对中或负载异常，摩擦系数陡增，局部温度会在短时间内跃升。
轴承过热会直接导致电机故障，造成生产线的突然中断。 在轨道交通领域，车轴轴承因摩擦加剧形成”热轴”，严重时甚至引发切轴事故。
问题的关键不是”温度高不高”，而是”热量分布均不均匀、温升变化快不快”。 单点温度计只能告诉你某个位置的数值，却无法呈现摩擦热在滚轮表面的空间分布特征，更捕捉不到瞬态温升过程。
为什么滚轮摩擦热”看”起来比”测”起来难？
滚轮类旋转部件的温度监测有几个特殊难点：
转速快，接触式测温无法实施。 轴承、轮胎、车轴在运行时处于高速旋转状态，热电偶或RTD无法直接贴附测量，且接触式传感器本身会改变局部热边界条件。
摩擦热具有显著的局部性和瞬态性。 润滑不良导致的轴承热点、轮胎胎肩的局部过热、皮带与托辊接触区的瞬时温升，往往只出现在特定区域，且持续时间短暂。单点测温极易漏检。
表面发射率复杂，反射干扰大。 金属轴承外圈、橡胶轮胎、煤炭粉尘覆盖的托辊，表面发射率差异极大，且工业现场存在大量热辐射反射源，对测温算法的适应性提出很高要求。
四个典型场景：红外热像仪如何”看见”摩擦热
场景一：输煤皮带托辊在线监测
煤矿、电厂、港口的输煤皮带系统中，托辊数量庞大、分布分散。当皮带上有锐利异物或托辊轴承润滑失效时，皮带与托辊的摩擦会导致局部温度异常升高。
格物优信在线式热像仪可沿皮带走廊分段部署，对托辊组进行大面积扫描，无需逐个点检，即可在监控中心实时查看全线托辊的温度分布，异常热点自动报警。
场景二：轮胎台架试验与耐久性测试
轮胎在转鼓试验机上高速运转时，胎面与地面摩擦、胎体内部帘线层间剪切都会产生热量。胎肩、胎面中心、胎侧的温度分布直接反映轮胎结构设计是否合理、材料配方是否匹配。
传统埋入式热电偶只能测内部特定点温度，且工艺复杂、可能影响轮胎结构。红外热像仪以非接触方式获取轮胎表面完整温度场，在100km/h甚至更高速度下仍可清晰成像。

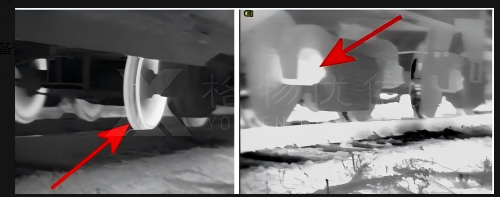

场景三：轨道交通车轴轴承动态巡检
列车高速通过时，车轴轴承的摩擦热是判断其健康状态的核心指标。传统轴温探测器（热靶）为单点探测，无法呈现轴承外圈的温度分布特征。
格物优信在铁路沿线部署高速红外热像仪，列车通过时自动扫描车轴轴箱与轴承区域，125Hz高帧频确保即使列车以80km/h以上速度通过，仍能获取清晰无拖影的热图像。
场景四：工业电机与传动滚轮预测性维护
工厂内大量电机、减速机、传动滚轮处于连续运行状态。轴承润滑脂老化、轴不对中、皮带过紧等问题都会通过摩擦热表现出来。红外热像仪可纳入现有巡检路径，通过比对同类设备的热图像，快速定位异常轴承。
格物优信产品选型逻辑：按”速度×温度”二维匹配
滚轮摩擦热监测不是单一场景，从低速托辊到高速车轴，从常温橡胶到高温轴承，温度和转速跨度极大。格物优信按”转速需求”和”温度区间”两个维度提供适配方案：
| 场景特征 | 推荐方案 | 核心指标 |
|—|—|—|
| 低速旋转+中低温<br>（皮带托辊、风机轴承、电机轴承）
| YOSEEN X系列在线式热像仪 | 640×480分辨率，NETD<50mK，测温-20℃~2000℃，支持ONVIF接入现有监控系统 |
| 中高速旋转+宽温区<br>（轮胎台架试验、传动滚轮、一般工业轴承）
| YOSEEN X-H系列高速热像仪 | 125Hz全幅帧频，4ms热时间常数，无拖影成像，热灵敏度0.03℃ |
| 超高速旋转+极端温度<br>（高铁/地铁车轴、轮轨摩擦试验、高速轴承台架）
| YOSEEN 6800-NA中波制冷热像仪 | 2000Hz超高帧频，NETD≤20mK，测温-20℃~3000℃，3-5μm波段穿透玻璃窗口能力强 |
为什么125Hz和4ms对滚轮监测至关重要？
常规工业热像仪帧频多为30Hz或50Hz，热时间常数约8-12ms。当拍摄高速旋转的滚轮时，相邻帧之间目标位移过大，画面拖影严重，导致测温点错位、热点模糊。
格物优信X-H系列通过优化探测器结构与算法，将热时间常数压缩至4ms，约为常规设备的1/3；配合125Hz帧频，每秒输出125幅全辐射热图。这意味着即使滚轮表面线速度较高，系统仍能追踪到每一帧的温度变化轨迹，不丢失摩擦热峰值。
发射率修正与金属表面测温
轴承外圈、车轴等金属表面发射率低（通常0.1-0.3），且易反射环境热辐射，是红外测温的公认难点。格物优信自研测温校正算法针对低发射率金属表面进行补偿修正，配合近距离微距镜头或特定角度安装，可有效抑制反射干扰，确保轴承外圈测温精度。
软件与数据能力：从”看见热”到”管理热”
硬件之外，格物优信配套IRstudio/IRTook Pro分析平台，为滚轮摩擦热监测提供完整数据闭环：
– 区域温度跟踪：在滚轮或轴承外圈设定跟随ROI，软件自动追踪旋转目标，持续记录其最高温、平均温、温升速率
– 同类设备比对：建立轴承/托辊/轮胎的标准热像模板，新采集图像与模板自动比对，偏差超阈值即报警
– 趋势档案管理：长期存储每台设备的热像数据，形成摩擦热变化趋势曲线，为预测性维护提供依据
– 全辐射原始数据：支持导出全辐射序列，供MATLAB/Python做二次热分析或CFD模型验证
选型速查表
| 您的场景 | 关注指标 | 建议配置 |
|—|—|—|
| 输煤皮带托辊，粉尘大、数量多 | 大面积扫描、防尘、远程监控 | X640F + 风冷防护罩 + 固定支架 |
| 轮胎转鼓试验，100km/h以上 | 高帧频、无拖影、胎面细节 | X-H系列 + 微距镜头 + 触发同步 |
| 铁路沿线车轴动态巡检 | 超高速通过、全天候、自动报警 | X-H系列 + 户外防护罩 + 轨道触发 |
| 工厂电机轴承日常巡检 | 便携、快速比对、报告输出 | 手持式热像仪 + IRstudio报告模板 |
| 轮轨摩擦/高速轴承台架科研 | 毫秒级瞬态、超高温、精度验证 | 6800-NA + 高速采集卡 + 全辐射导出 |
滚轮摩擦热是设备健康的早期信号。如果您正在评估旋转部件的温度监测方案，或需要针对特定转速、温度区间、安装空间做热像仪选型，欢迎联系格物优信获取技术建议。
