一、行业痛点：为什么传统体育器材涂层检测手段越来越”不够用”

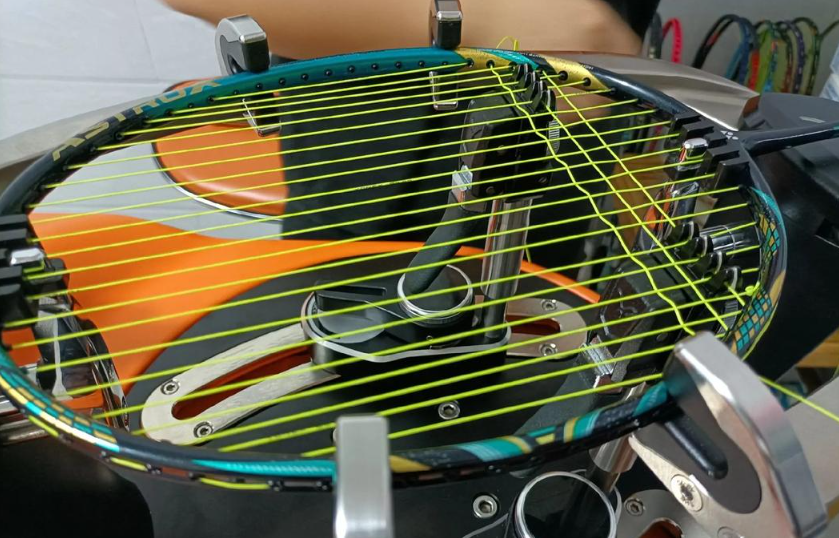

羽毛球拍、网球拍、自行车车架、滑雪板等高端体育器材普遍采用碳纤维复合材料（CFRP）作为基材，表面覆以多层树脂涂层或烤漆。在制造和使用过程中，涂层掉漆、补漆修复、树脂脱粘、纤维分层、冲击损伤等缺陷极易隐藏在表面之下。这些缺陷在出厂前难以肉眼识别，但会在高强度使用中演变为结构失效，直接引发安全事故与品牌信任危机。
传统检测手段存在明显短板：
– 人工目视/敲击法：依赖经验，漏检率高，无法识别内部早期脱粘和隐性补漆
– 超声波检测：需耦合剂接触，对复杂曲面（如球拍框型、车架管型）适应性差，检测节拍慢
– X射线检测：设备昂贵，存在辐射安全顾虑，产线集成难度大，且对涂层-基材界面脱粘敏感度不足
主动式红外热波无损检测技术（Active Infrared Thermography NDT）因其非接触、全场测量、单面检测、无需耦合剂的特点，正成为体育器材及复合材料质量管控的新选择。
二、技术原理：热波如何”看见”涂层内部的缺陷
格物优信体育器材检测方案基于光激励红外热波成像原理。系统通过卤素灯或闪光灯阵列对器材表面施加瞬态热激励，热波向涂层及复合材料内部扩散。当热波传播至掉漆区、补漆界面、脱粘层或纤维分层时，由于空气、修补树脂与基材的热扩散系数差异显著，缺陷区域会形成热阻，导致表面温度场出现可识别的异常分布。

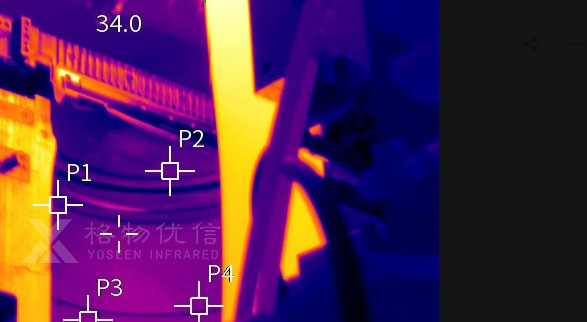

格物优信X系列红外热像仪以高帧频同步捕捉这一瞬态热响应过程，通过IRStudio专用软件对热图像序列进行相位提取、主成分分析（PCA）及热扩散曲线拟合，将肉眼不可见的内部缺陷转化为清晰的热对比度图像。
关键优势：
– 单面检测：无需接触器材背面，适配球拍框型、车架管型等复杂曲面
– 全场成像：一次拍摄覆盖整支球拍拍面或车架接头区域，非点扫描
– 定量分析：通过热扩散时间常数推算缺陷深度与等效面积
– 安全无害：光热激励能量可控，不损伤涂层，无辐射残留
三、格物优信方案架构：从热激励到缺陷判定的完整闭环
3.1 系统组成
| 模块 | 配置说明 | 格物优信产品型号 |
|——|———|—————-|
| 红外热像仪 | 高灵敏度长波非制冷型探测器，捕捉微温差 | X640F（640×512，NETD≤50mK）/ X384F（384×288） |
| 热激励源 | 大功率卤素灯阵列或脉冲闪光灯，均匀加热被测面 | 定制长脉冲激励模组（适配涂层低损伤需求） |
| 同步控制单元 | 精确控制激励与采集时序，确保热波信号完整捕获 | 集成于IRStudio软件触发系统 |
| 检测分析软件 | 热图像序列处理、缺陷识别、报告生成 | IRStudio专用版
3.2 检测流程
- 表面预处理：清洁待测区域，确保发射率均匀（必要时喷涂可剥离发射率增强剂）
- 热激励施加：卤素灯阵列以设定功率照射0.5-2秒，涂层表面温升控制在5-15℃
- 热像仪同步采集：X640F以50Hz帧频记录冷却过程热图像序列（典型采集时长5-30秒）；如需捕捉更快瞬态过程，可选用X640H（125Hz）
- 算法处理：IRStudio执行脉冲相位热成像（PPT）或热信号重构（TSR），抑制表面发射率不均干扰
- 缺陷判定：自动标记异常温区，输出缺陷位置、面积及置信度评分
四、核心产品：格物优信X640F与X640H为何适合体育器材检测
格物优信X640F长波非制冷红外热像仪是体育器材涂层缺陷检测的推荐核心设备，其技术特性与检测需求高度匹配：
– 640×512高分辨率：可分辨毫米级缺陷的热异常，适配球拍拍面、车架管型等复杂曲面
– ≤50mK热灵敏度（NETD）：精准捕捉脱粘/掉漆导致的微温差（通常<0.5℃）
– 8-14μm长波波段：适配常温及中低温检测场景，性价比高
– 50Hz标准帧频：满足常规热波检测采集需求
– IRStudio深度集成：支持原始热图像序列导出，兼容MATLAB/Python二次开发，便于接入客户MES/QMS系统
对于需要捕捉更快瞬态热扩散过程的科研级应用，可选用格物优信X640H高速红外热像仪：
– 125Hz高帧频：每秒输出125帧全分辨率图像，较常规50Hz提升1.5倍采集密度
– 4ms超短热时间常数：远优于传统8-12ms非制冷热像仪，快速响应瞬态温度变化
– -20℃~2000℃宽测温范围：覆盖从常温检测到高温固化后热态检测的全流程
对于产线快速抽检或售后场景，可选用格物优信HA640手持红外热像仪作为巡检补充工具，其非制冷氧化钒探测器与便携设计适合售后器材的损伤快速筛查。
五、应用场景：从制造产线到售后维修的全链路覆盖
5.1 体育器材制造产线在线检测
– 检测工位：碳纤维预浸料铺层后、树脂固化后、面漆喷涂后、成品终检
– 典型缺陷：纤维-树脂脱粘、铺层褶皱、固化不均、面漆掉漆/补漆、涂层气泡
– 节拍适配：通过优化激励能量与算法，单支球拍检测周期可压缩至15-30秒，适配柔性产线
5.2 高端器材售后损伤评估
体育用品经销商与俱乐部中，红外热波检测可快速识别碳纤维球拍隐性裂纹、车架接头脱粘、滑雪板分层损伤，为保修判定和二手交易提供可视化证据。
5.3 其他复合材料制品检测
格物优信方案可拓展至无人机螺旋桨、汽车碳纤维部件、风电叶片等复合材料制品的涂层与基体缺陷检测，规避传统手段需拆解检测的弊端。
六、与传统检测手段的对比优势
| 对比维度 | 人工目视 | 超声波检测 | X射线检测 | 格物优信红外热波方案 |
|———|———|———–|———-|———————-|
| 接触方式 | 非接触 | 需耦合剂接触 | 非接触 | 非接触、无耦合剂 |
| 检测速度 | 慢，依赖经验 | 点扫描，慢 | 慢，需防护 | 全场成像，快 |
| 内部缺陷检出 | 无法检出 | 可检出，但曲面难 | 可检出 | 可检出，曲面适应好 |
| 涂层-基材界面敏感度 | 无法检出 | 中等 | 低 | 高，热阻差异显著 |
| 安全性 | 安全 | 安全 | 辐射风险 | 光热激励，安全无害 |
| 产线集成难度 | 低 | 中 | 高 | 中，可自动化集成 |
| 检测成本 | 低人力成本 | 中等 | 高 | 设备可复用，边际成本低 |
七、客户价值：不止于”检出缺陷”，更在于”降本增效”
- 质量前移：在预浸料铺层阶段即发现脱粘，避免后续高价值涂层喷涂的无效投入
- 数据沉淀：IRStudio输出的热图像序列与缺陷报告，可建立器材质量数据库，支撑工艺优化
- 售后降赔：损伤评估环节减少争议，降低品牌售后索赔率
- 国产替代：格物优信X系列热像仪完全国产化，规避进口设备交付周期长、服务响应慢的风险
八、典型配置与选型建议
| 应用场景 | 推荐配置 | 关键参数 |
|———|———|———|
| 实验室/工艺研发 | X640F + 卤素灯激励 + IRStudio NDT插件 | 科研级精度，支持算法定制开发 |
| 产线在线检测 | X640F（防护增强版）+ 自动化激励模组 + 机械臂集成 | IP54防护，支持EtherNet/IP通信 |
| 高速瞬态过程研究 | X640H（125Hz）+ 高速同步采集系统 | 4ms热时间常数，捕捉毫秒级热扩散 |
| 售后巡检/二手评估 | HA640手持热像仪 | 便携，即开即用，快速筛查 |
> 选型提示：体育器材涂层厚度通常在80-300μm范围，属于薄涂层检测。对于常规产线检测，长波非制冷型X640F已能满足需求，且性价比优于制冷型方案；对于需要研究热扩散机理或捕捉极快瞬态过程的科研场景，可选用高速型X640H。
九、关于格物优信
武汉格物优信科技有限公司专注于红外热成像技术的工业应用与科研服务，产品涵盖YOSEEN 6800-NA/6500-NA中波制冷型科研热像仪、X640F/X384F长波非制冷型在线热像仪、X640H/X384H高速热像仪及HA640/HA384手持热像仪等系列产品。在材料无损检测、钢铁冶金、电力巡检、新能源等领域拥有成熟解决方案。格物优信X系列热像仪已通过工信部赛宝100%国产化审查，已服务于国内多家高校与科研院所的复合材料、涂层结构研究项目，助力客户发表SCI论文及推进产线质量管控升级。
