一、为什么碳纤维疲劳拉伸测试需要红外温度监测？
碳纤维增强复合材料（CFRP）在循环载荷或单调拉伸过程中，内部损伤（基体微裂纹、纤维/基体界面脱粘、纤维断裂）的演化伴随明显的能量耗散，这部分能量大部分转化为热能，导致材料局部温度上升。因此，表面温度场是评估材料内部损伤状态与能量耗散机制的敏感指标。
在材料力学实验中，研究人员通常关注以下温度信息：
– 拉伸过程温升：反映材料在弹性变形与塑性变形阶段的内耗水平
– 断裂前局部过热：预示损伤集中区域，可作为断裂位置的预判依据
– 断裂瞬态温度突变：断裂瞬间储存的弹性能快速释放，产生绝热温升，其幅度与材料的断裂韧性、储能能力相关
– 不同工艺/批次对比：通过温升曲线对比，评估浸胶工艺、纤维取向、热处理制度对材料性能的影响
传统的接触式测温（热电偶）存在固有局限：需与被测表面接触，可能改变局部应力状态；只能获取离散单点数据，无法覆盖整根试样；热惯性导致响应滞后，难以捕捉断裂瞬态的毫秒级温度跳变。红外热像仪的非接触、面阵、实时成像特性，能够在不干扰力学实验的前提下，完整记录试样表面温度场的时空演化。 二、碳纤维红外测温的技术难点
碳纤维及其复合材料的物理特性，对红外测温设备与实验方法提出了特殊要求：
| 技术难点 | 具体影响 | 应对要点 |
| 发射率低且不均匀 | 碳纤维表面光亮，未经处理的裸纤维发射率可能低于 0.3；不同上浆剂、树脂基体导致表面发射率差异大 | 实验前需对试样表面进行发射率标定，或采用喷涂/贴附高发射率涂层的方式统一表面辐射特性 |
| 目标尺寸细小 | 单束碳纤维直径通常在 5–7 mm，单丝更细，低分辨率设备难以分辨单束温度 | 需根据试样尺寸与观测距离，选择满足空间分辨率要求的红外热像仪与光学镜头
| 断裂瞬态极快 | 脆性断裂过程在毫秒级完成，温度突变需高时间分辨率才能捕捉 | 需根据拉伸速率评估所需帧频，确保在断裂发生期间采集到足够的热像帧 |
| 应力-热耦合干扰 | 机械夹具、环境灯光、加热器可能产生反射辐射，叠加在碳纤维低发射率表面 | 需合理设置反射温度补偿，或采用屏蔽罩减少环境辐射干扰 |
| 温度幅度有限 | 常规拉伸断裂温升通常在数十摄氏度以内，要求设备具备足够的温度分辨能力 | 需关注热像仪的噪声等效温差（NETD），以分辨微弱的温升梯度 |
三、红外热像仪在碳纤维测试中的关键应用
3.1 拉伸过程温升监测

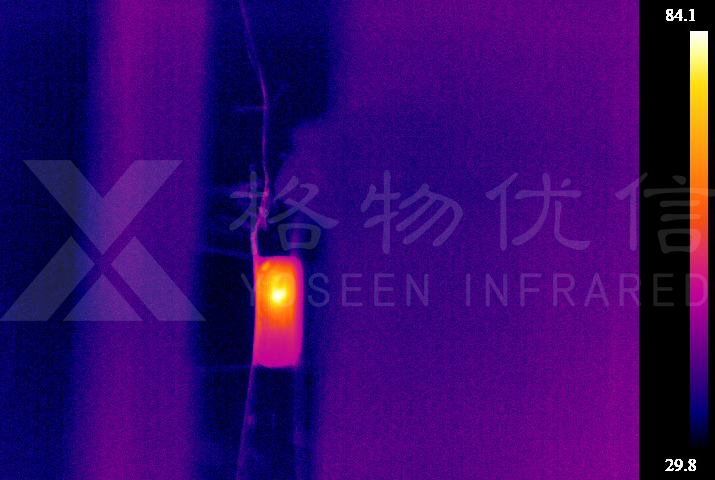

在单调拉伸或疲劳循环中，红外热像仪可持续记录试样表面的温度分布。弹性阶段温升通常较低且均匀；进入损伤累积阶段后，局部缺陷区域因应力集中产生更高的能量耗散，表现为局部温度偏高。通过分析热像序列，可以：
– 识别试样长度方向上的温度不均匀性，判断浸胶或纤维排布的均匀性
– 提取感兴趣区域（ROI）的温度-时间曲线，与应力-应变曲线同步对比
– 在温差/温升模式下，直观显示相对于初始状态的温度增量，消除环境温度波动的影响
3.2 断裂位置预判
在断裂发生前，损伤集中区域往往出现局部过热。通过热像仪实时观察温度场，可以在断裂前识别薄弱区域位置，为断口分析提供空间定位参考。线温分布工具可沿试样轴向提取温度剖面，量化局部温升梯度。
3.3 断裂瞬态温度捕捉

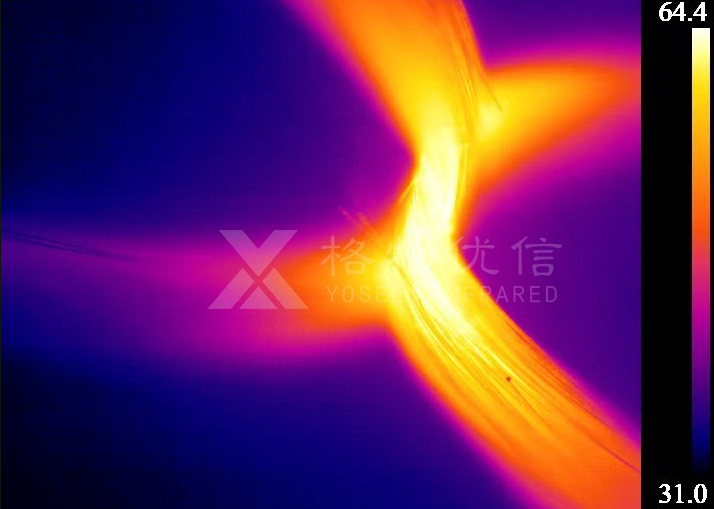

断裂瞬间，储存的弹性能以热能形式快速释放，导致断口附近温度在极短时间内跳升。捕捉这一瞬态温度峰值，需要热像仪具备足够高的帧频与灵敏的温度响应。全辐射热像视频录制功能可保留每一帧、每个像素点的原始温度数据，便于后期逐帧回溯断裂时刻的温度演化细节。
3.4 多组实验对比评估
通过全辐射视频拼接与温度曲线叠加功能，可将不同材料配方、不同拉伸速率或不同环境条件下的多组实验数据进行直观对比，评估工艺参数对材料热-力学响应的影响规律。
四、格物优信技术优势与产品选型
格物优信深耕工业与科研红外测温领域，针对材料力学实验的精密测温需求，提供适配的硬件与数据分析支持：
- 高帧频采集，捕捉瞬态断裂过程
格物优信X系列高速科研热像仪（如 X640H、X1280H）具备高帧频温度数据采集能力，满足碳纤维脆性断裂等快速热过程的记录需求，避免关键温度跳变信息的遗漏。对于常规拉伸速率下的断裂瞬态监测，X系列高速机型可提供充足的 temporal 分辨率；若实验涉及更极端的高速冲击或需要捕捉单丝级别的微区瞬态，可选配更高帧频方案。
- 高空间分辨率，分辨细束温度差异
格物优信科研热像仪具备高分辨率红外成像能力（如 X1280H 的 1280×1024 像素级别），配合适配的光学镜头，可分辨碳纤维束级别的细小目标温度分布，避免低分辨率设备因空间平均效应掩盖局部热点。针对单丝或微裂纹级别的观测需求，可选配微距镜头方案（如 X640H150UM25 高速显微热像仪），提升对微小目标的空间分辨能力。
- 优异的温度分辨能力（低 NETD）
碳纤维拉伸温升幅度通常有限，格物优信科研热像仪热灵敏度（NETD）可达 ≤20 mK 级别，能够分辨微弱的温升梯度与局部热异常。对于发射率极低或温升极微弱的特殊样品，YOSEEN 6800-NA 科研级中波制冷型热像仪凭借制冷型 InSb 探测器与 ≤20 mK 的热灵敏度，可提供更高的测温精度与稳定性。
- 发射率修正与反射温度补偿
针对碳纤维低发射率及实验室复杂辐射环境，格物优信IRStudio 科研专用分析软件支持发射率分区设置与反射温度补偿，降低表面辐射特性与环境反射对测温结果的影响。
- 全辐射原始数据导出与科研后处理对接
支持全辐射热像视频录制，保留每一帧每个像素点的原始温度数据，可导出至 科研环境进行自定义算法分析，满足材料力学研究对数据开放性的要求。IRStudio 软件同时支持线温分布、时间-温度趋势、温差/温升模式及三维温度场可视化。
- 温差/温升分析模式
软件支持以实验初始温度为基准的温升模式，直接显示温度增量，便于在环境温度波动条件下进行相对温升分析，更准确地评估材料内耗与损伤演化。
- 灵活的产品形态
根据实验室条件，可提供手持式科研热像仪用于试样抽检与工艺对比，也可提供在线式热像仪（Yoseen X 系列在线机型）集成于万能试验机，实现拉伸过程的自动化温度监测与数据同步采集。
五、方案价值总结
将格物优信红外热像仪纳入碳纤维及复合材料力学性能测试体系，可实现：
– 非接触无损监测：不干扰试样应力状态，不改变材料热边界条件
– 面阵温度场替代单点测量：完整获取整根试样的温度分布，识别局部损伤集中区域
– 瞬态过程可追溯：全辐射视频保留断裂瞬间的完整温度数据，支持后期逐帧分析
– 多维度数据融合：温度-时间曲线可与应力-应变曲线同步，建立热-力学耦合分析模型
– 工艺评估量化：通过温升对比，客观评价不同浸胶工艺、纤维取向、热处理制度对材料性能的影响
六、获取科研测温方案
碳纤维及复合材料的红外测温配置需根据试样尺寸、表面状态、拉伸速率、帧频需求及数据接口要求综合确定。格物优信技术团队可协助您完成发射率标定、镜头选型、帧频评估及分析流程设计。
