存储条出厂检测：温度是比电参数更直观的”体检报告”
存储条（DRAM内存条）的出厂检测，传统做法是靠功能测试——跑一遍读写测试，看有没有报错。这种方法能筛掉大部分功能性缺陷，但有几个盲区：
一是隐性缺陷。有些焊点虚焊、BGA焊球空洞，功能测试当下可能不报错，但装到服务器或PC里跑几个月，热胀冷缩一折腾，接触不良就暴露了。
二是局部短路或漏电。存储条上的电源管理IC、去耦电容、走线，如果存在设计或工艺缺陷，通电后局部电流异常，发热量会比正常件高出一截。功能测试测的是”能不能用”，测不出”哪里在偷偷发热”。
三是散热设计验证。AI算力场景下，DDR5内存条功耗比DDR4高了不少，高频运行时芯片表面温度分布是否均匀、散热片贴合是否到位，这些都需要量化评估。
红外热像仪的价值，就是把上面这些”看不见的问题”变成一张温度图，让缺陷无处藏身。
存储条上的缺陷，在热像图里长什么样？
存储条通电工作后，正常元器件的温度分布是相对稳定的。一旦出现缺陷，温度场会出现可识别的异常模式。学术界和工业界已经总结出一些典型对应关系：
短路缺陷：电流路径异常，局部功耗激增，热像图上表现为明显的热点，温度可能比周围正常区域高30℃以上。
虚焊/冷焊：焊点接触电阻增大，通电时产生焦耳热。BGA焊球如果存在虚焊或空洞率过高，焊球之间的温差可能超过15℃。
断路/开路：该发热的元件没通电，温度比正常工作时低，在热像图上表现为”冷点”。
电容ESR退化：电解电容或陶瓷电容等效串联电阻增大，顶部温升超过3℃即预示性能衰减。
走线过载：PCB铜箔某段线宽不足或电流密度过高，热像图上呈现线状高温带。
这些温度异常，用肉眼或万用表很难发现，但热像仪一扫，缺陷位置直接标在图上。
传统检测手段为什么不够用？
AOI光学检测看的是形，不是热。 AOI能发现焊点缺锡、元件偏移、极性反接这类外观问题，但虚焊的焊点表面看起来可能完全正常，内部却已经存在空洞或裂纹。热像仪看的是”工作状态下的热行为”，和AOI互补。
ICT/FCT功能测试覆盖面有限。 功能测试验证的是”能不能读写”，但测不出某个电容正在缓慢失效、某条走线电流密度偏高。这些隐患在功能测试阶段可能全部通过，到了客户端才暴露。
接触式测温不适合产线批量检测。 热电偶需要逐点接触，存储条上的芯片、电容、电阻密密麻麻，逐点测不现实。而且接触式测量会干扰被测件的热状态，测出来的数据本身就有偏差。
X射线检测成本高、效率低。 X光能看出BGA焊球内部空洞，但设备贵、检测速度慢，不适合产线全检，通常只做抽检。
红外热像仪怎么做存储条缺陷检测？

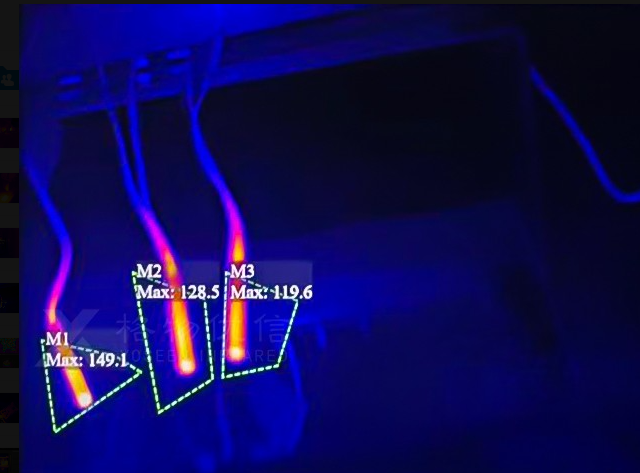

核心思路很简单：给存储条通电，让它在典型工作负载下运行，用红外热像仪拍摄整个PCB表面的温度分布，对比良品的热图模板，找出温度异常区域。
具体做法分两种场景：
离线抽检/研发验证：在实验室或质检工位，把存储条插到测试夹具上通电，用手持或台式热像仪逐条扫描。适合小批量、高价值产品（如服务器内存条）的精细检测。
在线全检：在产线末端加装在线式热像仪，存储条通电测试的同时自动拍摄热图，AI算法实时比对，异常件自动分拣。适合大批量消费级内存条的快速筛查。
两种场景对热像仪的要求不一样，后面会分别说。
格物优信存储条缺陷检测方案
存储条上的元件尺寸很小——DDR5颗粒封装可能只有几毫米见方，BGA焊球直径不到0.5mm，去耦电容更是小到0402甚至0201封装。普通热像仪拍这种目标，一个元件只占几个像素，根本看不清细节。
格物优信针对这类场景，提供从微距科研级到工业在线级的完整产品矩阵：
方案一：微距级精细检测 — 格物优信X640/X1280微距热像仪
这是存储条缺陷检测的主力配置。核心思路是用高分辨率探测器+微距镜头，把微小元件”放大”到热像图上，确保每个芯片、每个焊球都有足够的像素覆盖。
| 核心参数 | X640系列 | X1280系列 |
| 探测器分辨率 | 640×512 | 1280×1024 |
| 微距镜头选项 | UM8（8μm像元）、UM17（17μm像元）、UM25（25μm像元） | 4.8μm像元微距镜头 |
| 最小可测目标 | 约3微米 | 约4.8微米 |
| 热灵敏度（NETD） | ≤50mK | ≤50mK |
| 帧频 | 最高125Hz | 最高74Hz |
| 测温精度 | ±2°C或±2% | ±2°C或±2% |

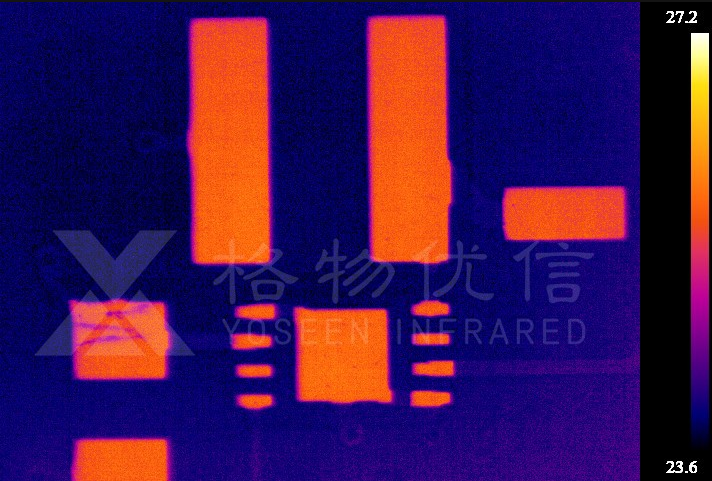

X1280系列配4.8μm微距镜头，1280×1024分辨率意味着单张热图超过130万个温度像素点。拍一张存储条的热图，上面的每个DRAM颗粒、电源管理IC、去耦电容都能清晰分辨，甚至能看清芯片表面不同功能区的温度差异。
X640系列配UM8微距镜头（8μm像元），在性价比和分辨率之间做了平衡。对于存储条上2mm×2mm级别的芯片，在25cm工作距离下能覆盖约12×12像素，足够识别热点和温度梯度。
发射率修正是个关键点。 存储条表面材料复杂——芯片封装是陶瓷或塑料（发射率0.85-0.93），焊盘和走线是金属铜（发射率0.1-0.3），PCB基板是玻纤（发射率0.85左右）。格物优信IRstudio软件支持分区发射率设置，可以对不同区域分别标定，确保金属焊盘和芯片主体的测温都准确。
方案二：产线在线批量筛查 — 格物优信X系列在线式热像仪
如果存储条产量很大，需要全检，可以在产线测试工位上方固定安装在线式热像仪。存储条通电测试的同时，热像仪自动拍摄热图，与良品模板比对，异常件自动报警分拣。
| 核心参数 | 规格 |
| 探测器分辨率 | 384×288 / 640×480 / 640×512可选 |
| 帧频 | 50Hz全幅 |
| 测温范围 | -20℃~2000℃（多档切换） |
| 数据接口 | 千兆以太网，支持ONVIF协议 |
| 软件功能 | 超温报警、温度区间报警、自动抓拍、历史追溯 |
在线方案的优势是速度快、不增加额外工序。存储条在测试夹具上通电的几十秒里，热像仪同步完成温度扫描，不需要单独增加检测工位。
方案三：上电瞬态分析 — 格物优信X-H系列高速热像仪
有些缺陷只在通电瞬间表现明显。比如某个电容存在轻微短路，上电瞬间会有个电流冲击，温度在几毫秒内陡升，稳态后反而恢复正常。普通热像仪帧频只有25-30Hz，根本抓不住这个瞬态过程。
X-H系列高速热像仪帧频125Hz，热时间常数4ms，可以完整记录存储条从上电到稳定工作全过程的温度变化。对于分析上电浪涌、电源时序、芯片启动热行为这类问题，高速数据比静态热图更有价值。

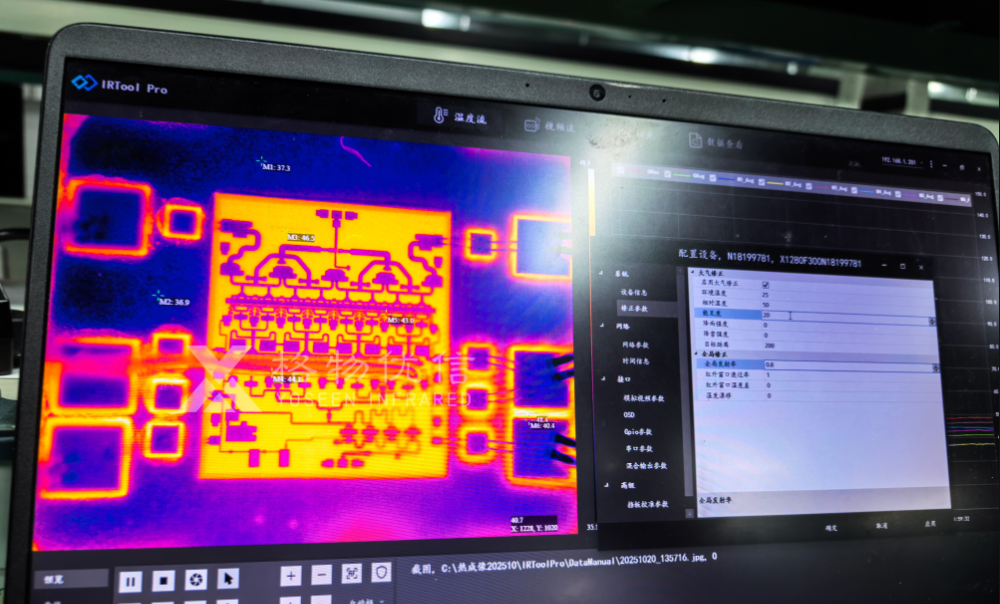

配套软件：IRstudio让热图变成检测报告
硬件拍完之后，数据分析是另一道坎。格物优信IRstudio科研专用软件提供以下功能：
– A/B热图对比：把待测存储条的热图和良品模板叠在一起，差异区域自动高亮
– 点/线/面温度分析：在芯片表面画一条线，提取沿线的温度剖面，看有没有异常温升
– ROI区域跟踪：即使存储条在测试夹具上有轻微位移，软件也能锁定关注区域持续测温
– 全辐射原始数据导出：保留每一帧的完整温度信息，导入MATLAB或Python做二次分析
– 报告自动生成：检测完成后一键导出带热图、温度数据、判定结论的PDF报告
选型建议
| 你的场景 | 推荐配置 |
| 实验室研发验证，需要看清存储条上每个芯片的细节 | X1280系列 + 4.8μm微距镜头 + 科研支架 |
| 质检部门离线抽检，2mm级芯片热点定位 | X640系列 + UM8/UM17微距镜头 |
| 产线在线全检，批量筛查温度异常件 | X640F在线式 + 固定支架 + 自动报警 |
| 分析上电瞬态、电源时序、启动热冲击 | X-H系列高速热像仪 + 触发同步 |
| 汽车电子/工控存储条，有国产化合规要求 | X系列100%国产化机型（赛宝认证） |
格物优信X系列已通过工信部电子第五研究所（赛宝实验室）100%国产化认证，整机31项核心电子元器件全部国产，无进口部件。对于军工、信创、汽车电子等有供应链安全要求的客户，可以直接写入招投标文件。
存储条的缺陷检测，本质上是把”电性能异常”翻译成”温度场异常”。红外热像仪的价值，就是让这种翻译变得直观、快速、可量化。
如果你在评估存储条或PCBA的热缺陷检测方案，需要针对具体的芯片尺寸、产线节拍、检测精度要求做配置，可以联系格物优信拿详细的技术参数和实测样张。
